Crosby

McKissick lukket wiresko, som bevarer wirens brudstyrke 100%. For stålwirer med diameter ø 8 mm op til ø 102 mm.

  • Alle støbte wiresko på 40 mm og større er magnaflux testet og ultralydsinspiceret.
  • Belastningstestes på forespørgsel.
  • Wiresko endefitting har en effektivitetsgrad på 100% baseret på katalogstyrken for stålwire.
  • Værdier er baseret på den anbefalede brug med 6x7, 6x19 eller 6x37, IPS eller XIP (EIP), XXIP (EEIP), RRL, FC eller IWRC stål wire.
  • Kordel konstrueret med et minimalt antal tråde (f.eks. 1x7) kræver særlig overvejelse, at wireskoens længde er fem (5) gange kordeldiameteren eller halvtreds (50) gange tråddiameteren, alt efter hvad der er størst.
  • Fås også i sort/ikke-galvaniseret version på forespørgsel.

Standard: Fed Spec RR-S-550D TYPE B.

  • Materiale: Smedet stål fra stål wire ø 8 mm op til 38 mm. Fra ø 40 mm støbt legeret stål.
  • Mærkning: ID kode og producentens logo.
  • Overflade: Galvaniseret.
  • Sikkerhedsfaktor: 5:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

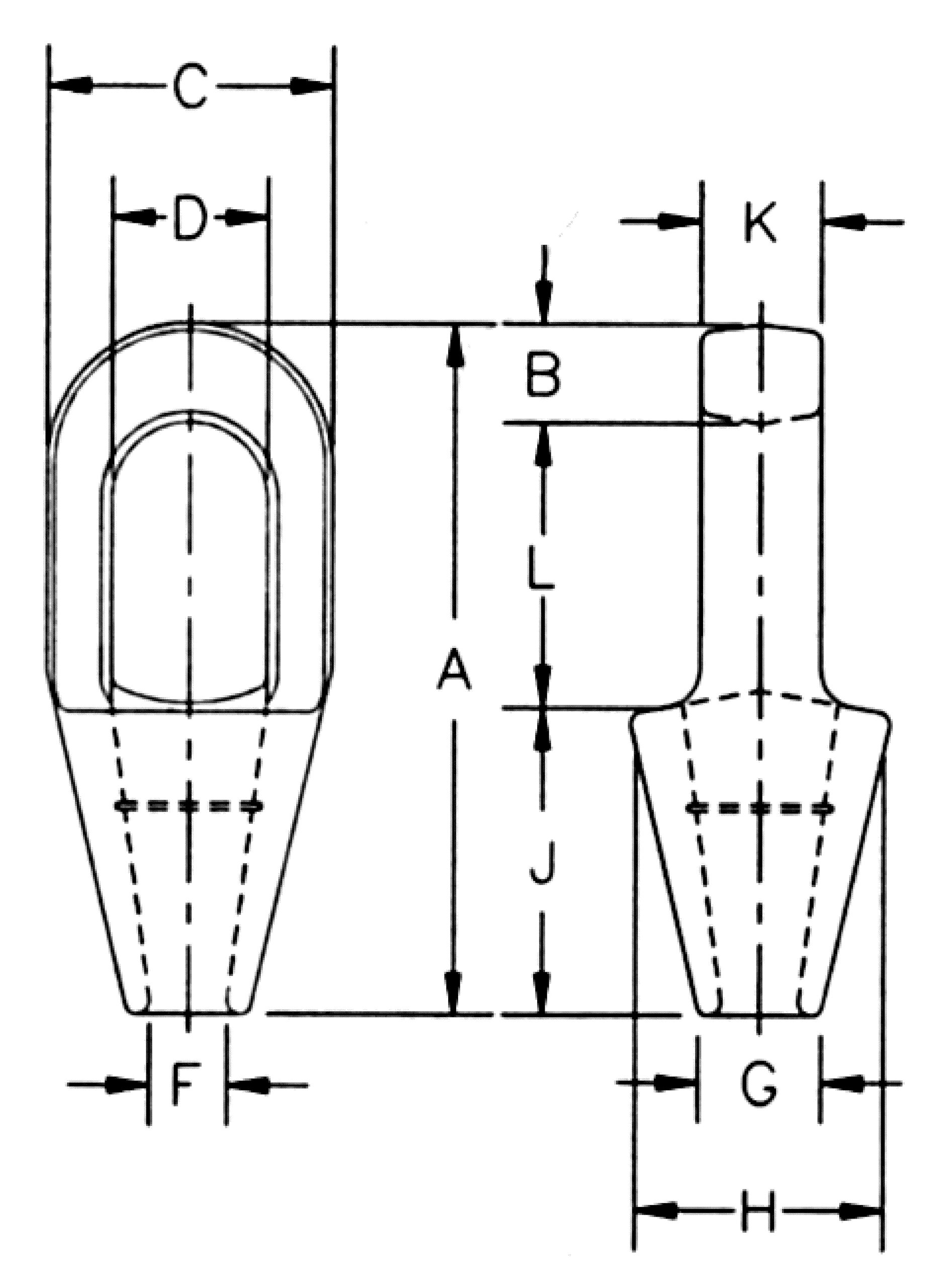

Art. nr. WLL
ton
Wire dia.
inch
Wire dia.
mm
A
mm
B
mm
C
mm
D*
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Vægt
kg
CAD
10.101039897 4,5 1/4 6-7 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 0,23
10.101039913 12 5/6 -3/8 8-10 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 0,34
10.101039931 20 7/16-1/2 11-13 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 0,68
10.101039959 30,8 9/16-5/8 14-16 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 1,13
10.101039977 43,5 3/4 18 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 1,92
10.101039995 65,3 7/8 20-22 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 3,28
10.101040019 81,6 1 24-26 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 4,76
10.101040037 100 1 1/8 26-30 283 39,6 114 65 31,8 51 105 127 51 116 6,46
10.101040055 136 1 1/4-1 3/8 32-35 309 41,4 127 71 38,1 58,5 119 138 56,5 129 8,95
10.101040073 170 1 1/2 38 355 49,3 137 81 41,4 70,5 132 151 62,5 155 13,2
10.101040091 188 1 5/8 40-42 390 54 146 82,5 44,5 76,2 140 165 70 171 16,3
10.101040117 268 † 1 3/4-1 7/8 44-48 445 55,5 171 95,5 51 79,5 162 191 76,2 198 26
10.101040135 309 † 2-2 3/8 50-54 505 62 194 111 57,2 95,5 187 216 82,5 224 35,8
10.101040153 360 † 2 1/4 - 2 3/8 56-60 546 70 216 127 66,8 105 210 229 92 254 47,6
10.101041759 424 † 2 1/2 - 2 7/8 64-67 597 79,5 241 140 74,5 114 235 248 102 270 64
10.101041777 549 † 2 3/4 - 2 7/8 70-73 645 79,5 273 159 79,5 124 259 279 124 286 100
10.101041795 656 † 3 - 3 1/8 75-80 689 85,6 292 171 86 133 292 305 133 298 125
10.101041811 750 † 3 1/4 - 3 3/8 82-86 743 102 311 184 92 146 311 330 146 311 142
10.101041839 820 † 3 1/2 - 3 5/8 88-92 787 102 330 197 98,5 165 330 356 159 330 181
10.101041857 1.005 † 3 3/4 - 4 94-102 845 108 362 216 108 184 362 381 178 356 246

* Stiftens diameter må ikke overstige stiften der anvendes på samlingspart til 416 wiresko.
† Støbt legeret stål.
