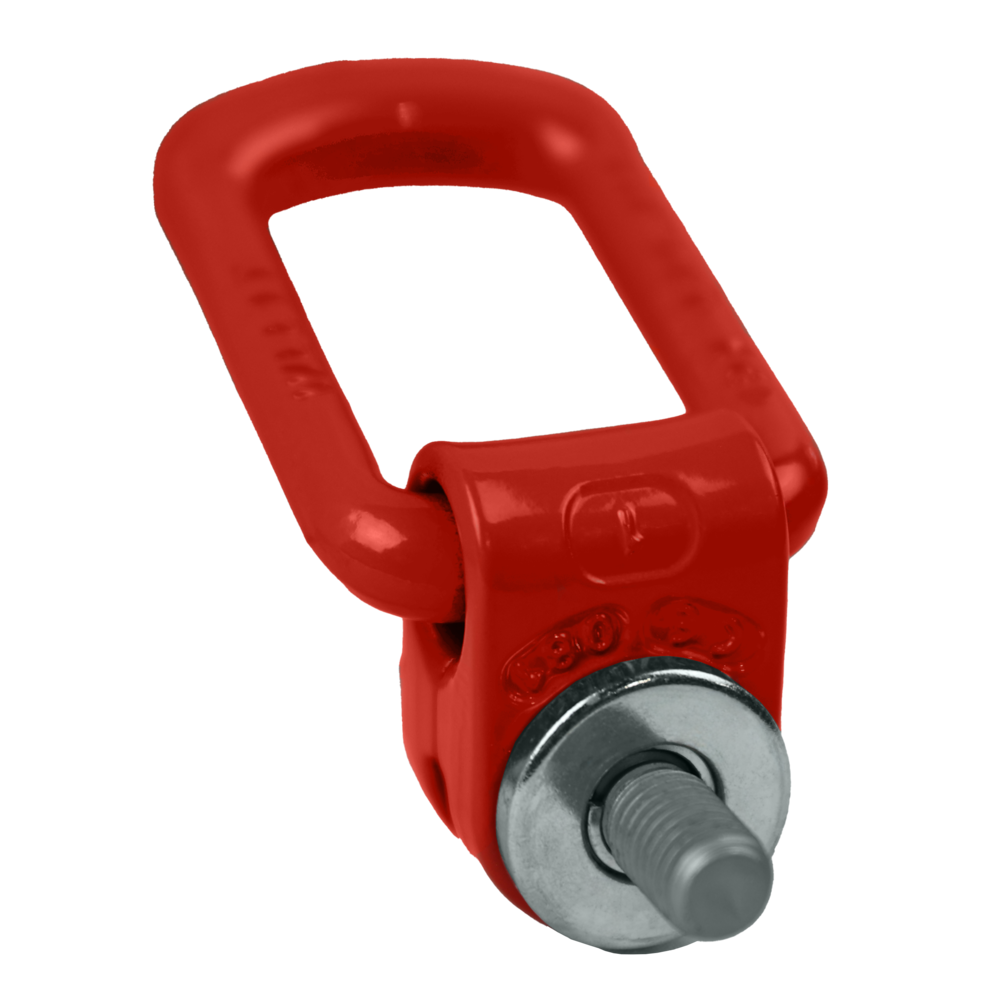

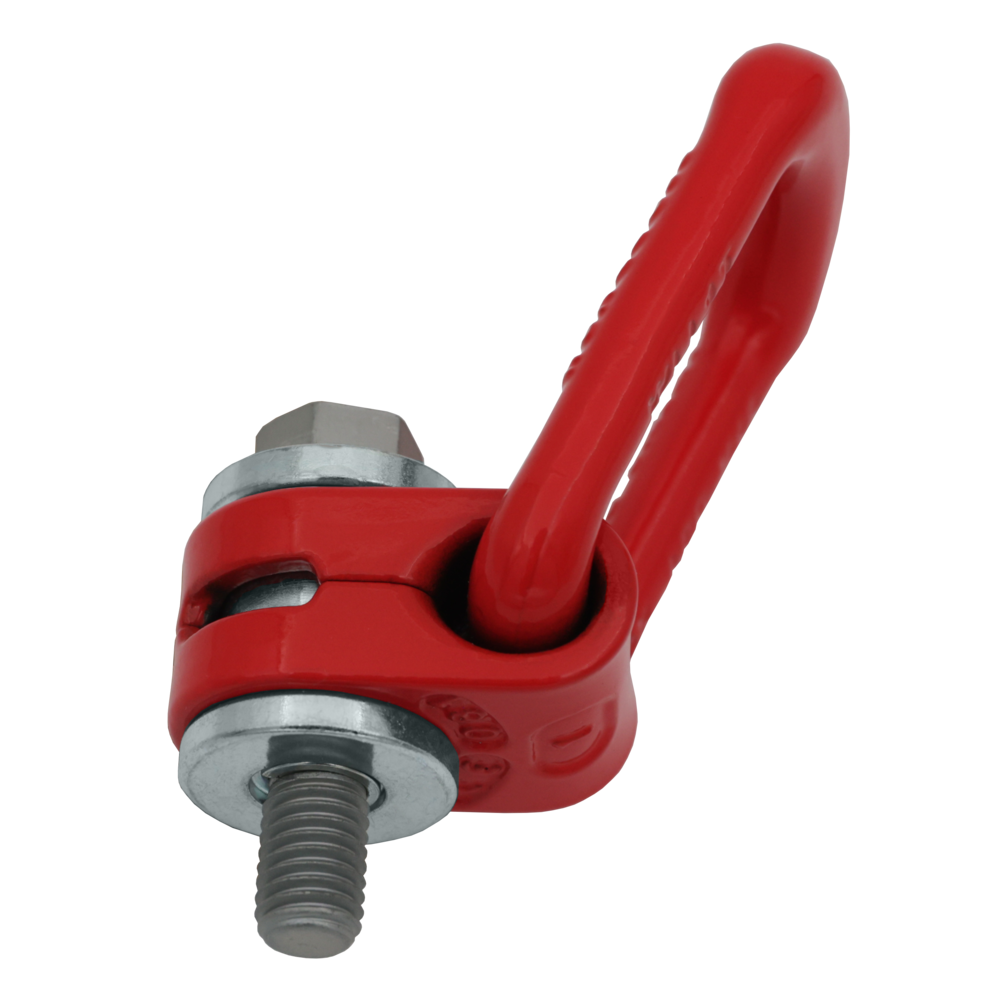

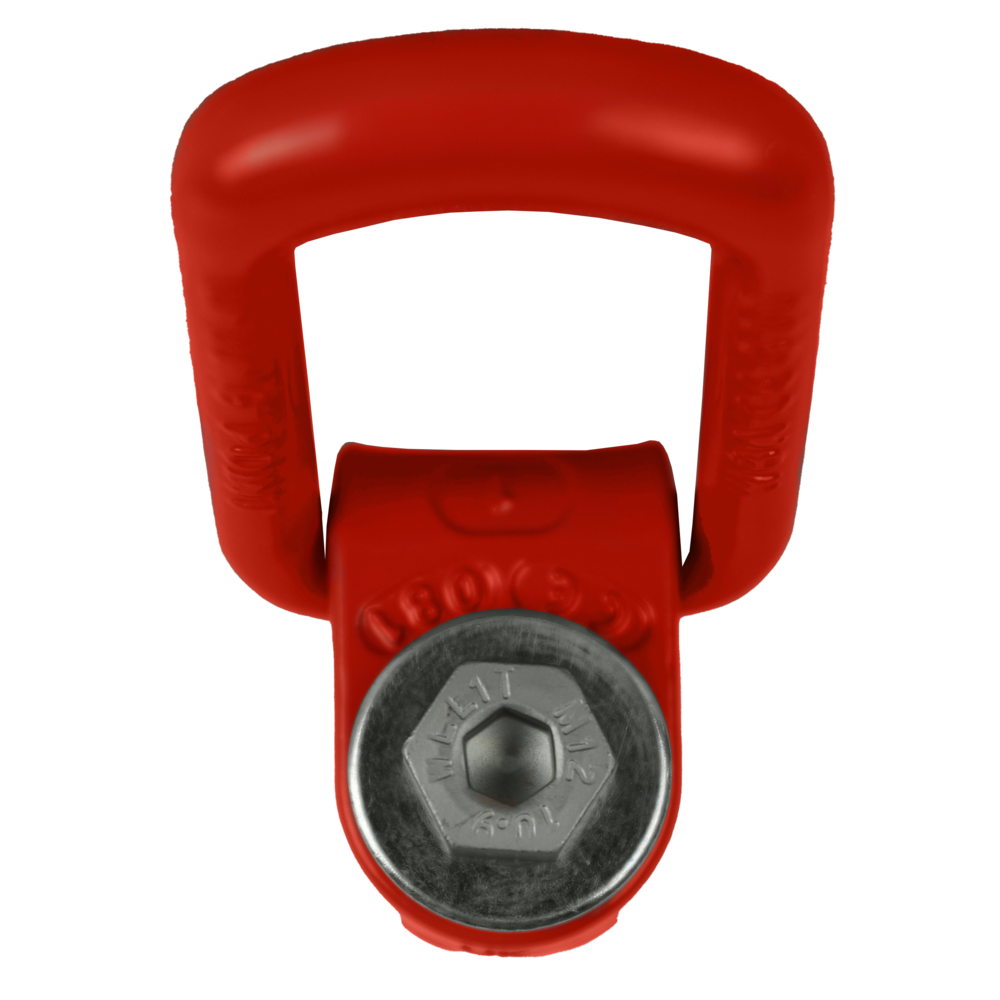

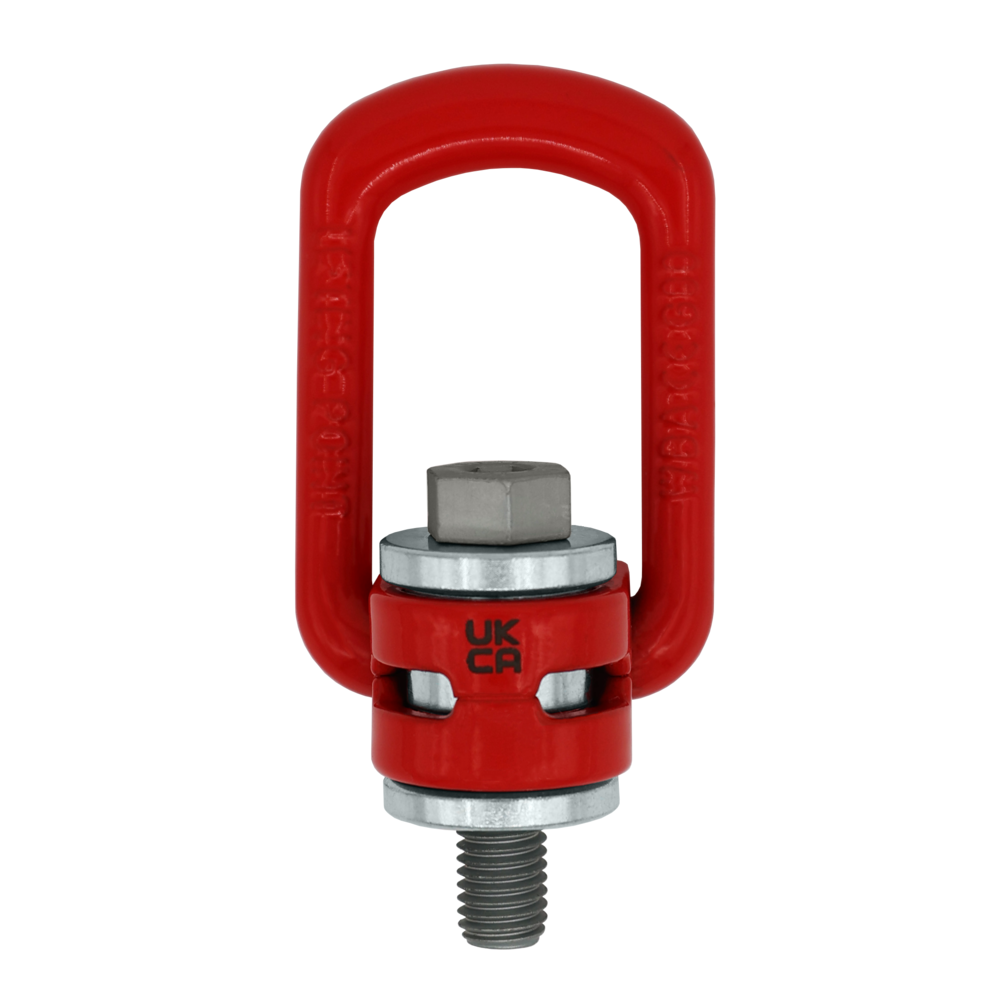

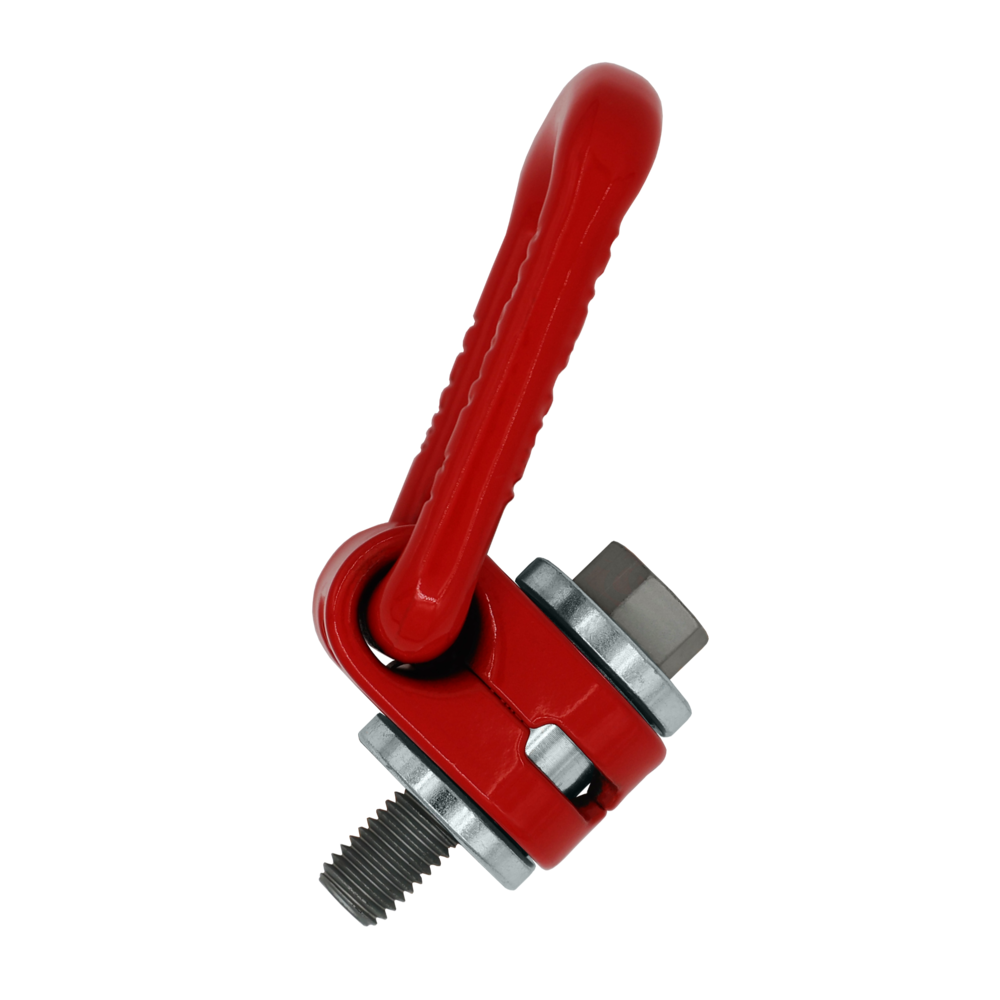

POWERTEX løftebeslag med decentreret led. LPD er en robust løsning til industrielle miljøer, der kræver præcision og holdbarhed ved materialehåndtering. Dette løftebeslag er konstrueret til at kunne rotere 360° og vippe op til 150°, hvilket giver et alsidigt bevægelsesområde. Det unikke design har en smedet krop med to indpressede skiver og en bolt udstyret med en låsering for sikker sammenlåsning. Med et rummeligt smedet D-formet led. Bolthovedet er designet med et ydre sekskantet greb og en indvendig sekskantet hætte, hvilket sikrer nem installation med forskellige værktøjer.
LPD er det mest støjsvage løftepunkt i serien, med en fjeder, der forhindrer raslende lyde, hvilket gør den velegnet til brug på vibrerende maskiner og køretøjer. Fjederen gør det også muligt at efterlade D-ringen i lodret position. Originale POWERTEX bolte fås med større længder.
Tilladte belastningsretninger:
- Samme WLL i alle retninger

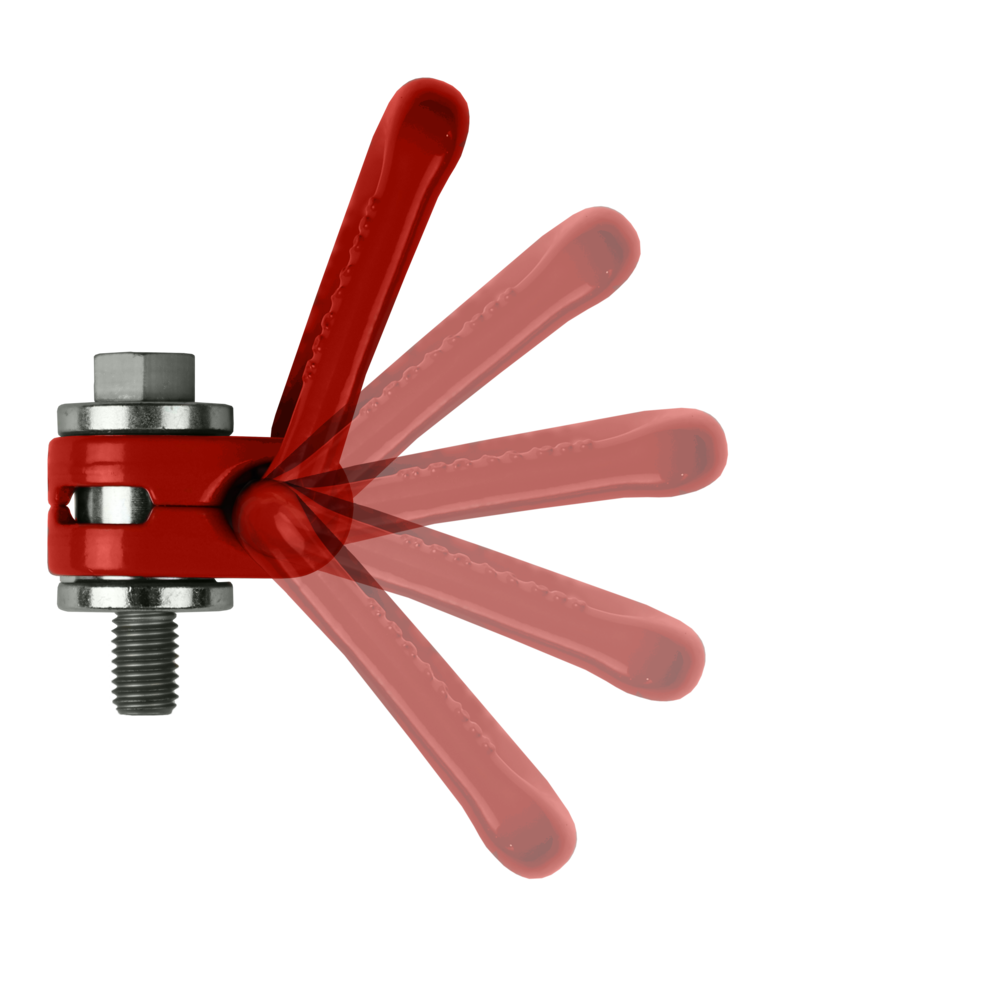

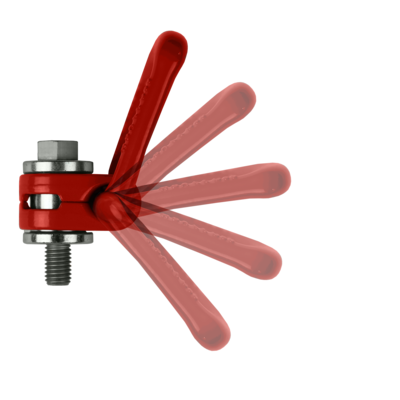

- 360° rotation, 150° vippebevægelse fra lodret
- Løftebeslaget er ikke designet til at rotere under belastning (vælg LPB i stedet)
Produktegenskaber:
Holdbar finish: Belagt med PURE RED pulverlakering udmærker LPD-løftebeslagene sig med holdbarhed og korrosionsbestandighed.
Overholdelse af standard: Fremstillet til at opfylde testkravene specificeret af EN 1677-1, hvilket sikrer høje sikkerheds- og kvalitetsstandarder.
Pålidelig: Designet med en sikkerhedsfaktor på mindst 4 i de tilsigtede lastretninger, hvilket giver en sikker løfteoplevelse.
Kvalitetssikring: Hver komponent gennemgår revnetest på fabrikken, og alle smedede led er belastningtestet for at sikre pålidelighed.
Typetest: Hver model gennemgår fabrikstypetest, herunder brudtest og udmattelsestest til 20.000 cyklusser ved 1,5 gange WLL, hvilket fremhæver produktets holdbarhed.
Fuld sporbarhed: Hver komponent er mærket med POWERTEX-logoet, modelnavn, WLL, CE-mærke, UKCA-mærke og en sporbarhedskode, der sikrer sporbarhed til produktionspartiet og råmaterialer.
Ensartet WLL: LPD opretholder den samme WLL i alle retninger, hvilket forenkler belastningsplanlægning og øger alsidighed.
Harmløs: Chrome 6 fri, i overensstemmelse med miljøsikkerhedsstandarder.
Certifikater inkluderet: Leveres med et POWERTEX 2.2-certifikat og overensstemmelseserklæring med hver æske, der bekræfter overholdelse af EU- og UK-regler.
Bredt arbejdstemperaturområde: Optimeret til brug mellem -40°C til +200°C uden WLL-reduktion, med tilladte WLL-reduktioner til højere temperaturområder, hvilket sikrer tilpasningsevne til forskellige miljøer.
- Egenskaber: 360 grader rotérbar, rummeligt led, længere bolte tilgængelige
- Materiale: Smedet legeret stål
- Mærkning: I henhold til standard, CE, UKCA, POWERTEX, model navn, WLL og batchnummer
- Arbejdstemperatur: -40°C op til +200°C (uden reduktion i WLL)
- Overflade: Pulverlakeret PURE RED
- Standard: EN 1677-1
- Bemærk: Gennemgå WLL-diagrammet før brug, for at vælge den korrekte LPD til din applikation
- Sikkerhedsfaktor: 4:1
| Løftemetode |  |
 |
 |
 |
 |
 |
 |
||
| Hældningsvinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | Asymmetrisk |
| Lastfaktor | 1 | 1 | 2 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1.0 |
| Model | WLL ton | ||||||||
| LPD-M8 | 0,3 | 0,3 | 0,6 | 0,6 | 0,42 | 0,3 | 0,63 | 0,45 | 0,3 |
| LPD-M10 | 0,63 | 0,63 | 1,26 | 1,26 | 0,88 | 0,63 | 1,32 | 0,95 | 0,63 |
| LPD-M12 | 1 | 1 | 2 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 |
| LPD-M16 | 1,5 | 1,5 | 3 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 |
| LPD-M20 | 2,5 | 2,5 | 5 | 5 | 3,5 | 2,5 | 5,2 | 3,7 | 2,5 |
| LPD-M24 | 4 | 4 | 8 | 8 | 5,6 | 4 | 8,4 | 6 | 4 |
| LPD-M30 | 5 | 5 | 10 | 10 | 7 | 5 | 10,5 | 7,5 | 5 |
| LPD-M36 | 8 | 8 | 16 | 16 | 11,2 | 8 | 16,8 | 12 | 8 |
| LPD-M42 | 15 | 15 | 30 | 30 | 21 | 15 | 31,5 | 22,5 | 15 |
| LPD-M48 | 20 | 20 | 40 | 40 | 28 | 20 | 42 | 30 | 20 |
