POWERTEX løftebeslag med decentreret led og lang bolt. LPD er en robust løsning til industrielle miljøer, der kræver præcision og holdbarhed ved materialehåndtering. Den udvidede boltversion kommer med en ekstra lang bolt og møtrik, hvilket gør den velegnet til montering i gennemgående huller. Det unikke design har en smedet krop med to indpressede skiver og en bolt udstyret med en låsering for sikker sammenlåsning. Med et rummeligt smedet D-formet led. Bolthovedet er designet med et ydre sekskantet greb og en indvendig sekskantet hætte, hvilket sikrer nem installation med forskellige værktøjer.
LPD er det mest støjsvage løftepunkt i serien, med en fjeder, der forhindrer raslende lyde, hvilket gør den velegnet til brug på vibrerende maskiner og køretøjer. Fjederen gør det også muligt at efterlade D-ringen i lodret position. Denne model er med lang bolt som standard, men bolten kan erstattes med en standard Powertexbolt.
Tilladte belastningsretninger:
- Samme WLL i alle retninger
- 360° rotation, 150° vippebevægelse fra lodret
- Løftebeslaget er ikke designet til at rotere under belastning (vælg LPB i stedet)
Produktegenskaber:
Holdbar finish: Belagt med PURE RED pulverlakering udmærker LPD-løftebeslagene sig med holdbarhed og korrosionsbestandighed.
Overholdelse af standard: Fremstillet til at opfylde testkravene specificeret af EN 1677-1, hvilket sikrer høje sikkerheds- og kvalitetsstandarder.
Pålidelig: Designet med en sikkerhedsfaktor på mindst 4 i de tilsigtede lastretninger, hvilket giver en sikker løfteoplevelse.
Kvalitetssikring: Hver komponent gennemgår revnetest på fabrikken, og alle smedede led er belastningtestet for at sikre pålidelighed.
Typetest: Hver model gennemgår fabrikstypetest, herunder brudtest og udmattelsestest til 20.000 cyklusser ved 1,5 gange WLL, hvilket fremhæver produktets holdbarhed.
Fuld sporbarhed: Hver komponent er mærket med POWERTEX-logoet, modelnavn, WLL, CE-mærke, UKCA-mærke og en sporbarhedskode, der sikrer sporbarhed til produktionspartiet og råmaterialer.
Ensartet WLL: LPD opretholder den samme WLL i alle retninger, hvilket forenkler belastningsplanlægning og øger alsidighed.
Harmløs: Chrome 6 fri, i overensstemmelse med miljøsikkerhedsstandarder.
Certifikater inkluderet: Leveres med et POWERTEX 2.2-certifikat og overensstemmelseserklæring med hver æske, der bekræfter overholdelse af EU- og UK-regler.
Bredt arbejdstemperaturområde: Optimeret til brug mellem -40°C til +200°C uden WLL-reduktion, med tilladte WLL-reduktioner til højere temperaturområder, hvilket sikrer tilpasningsevne til forskellige miljøer.
- Egenskaber: 360 grader rotérbar, rummeligt led, montering gennem hul
- Materiale: Smedet legeret stål
- Mærkning: I henhold til standard, CE, UKCA, POWERTEX, model navn, WLL og batchnummer
- Arbejdstemperatur: -40°C op til +200°C (uden reduktion i WLL)
- Overflade: Pulverlakeret PURE RED
- Standard: EN 1677-1, AS 3776

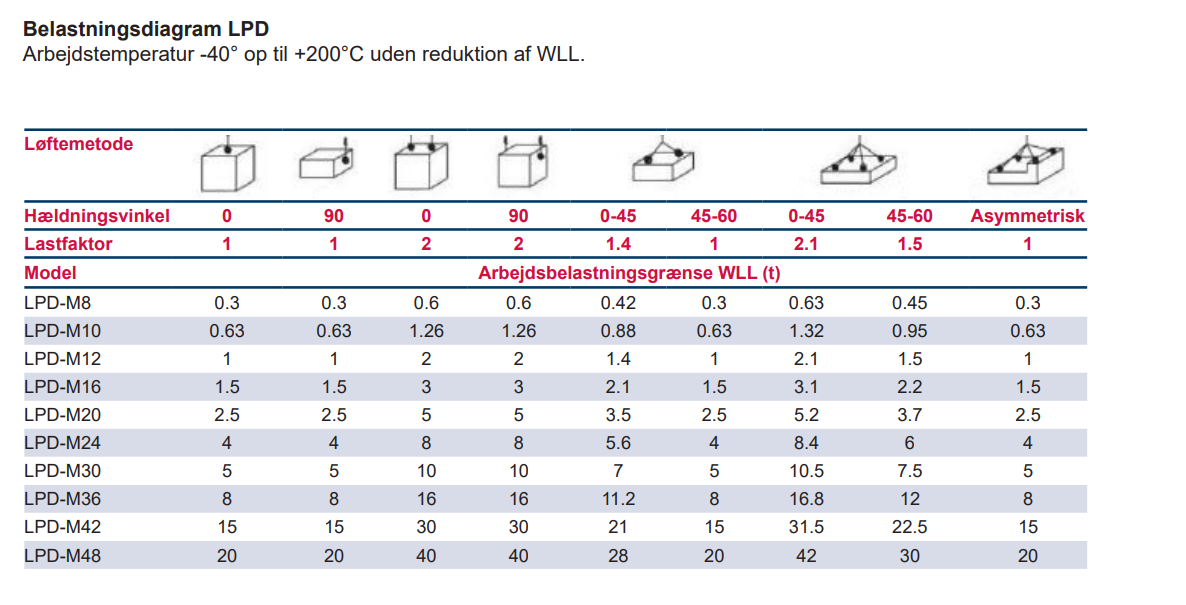

- Bemærk: Gennemgå WLL-diagrammet før brug, for at vælge den korrekte LPD til din applikation
- Sikkerhedsfaktor: 4:1
| Løftemetode |  |
 |
 |
 |
 |
 |
 |
||
| Hældningsvinkel | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | Asymmetrisk |
| Lastfaktor | 1 | 1 | 2 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1.0 |
| Model | WLL ton | ||||||||
| LPD-M8 | 0,3 | 0,3 | 0,6 | 0,6 | 0,42 | 0,3 | 0,63 | 0,45 | 0,3 |
| LPD-M10 | 0,63 | 0,63 | 1,26 | 1,26 | 0,88 | 0,63 | 1,32 | 0,95 | 0,63 |
| LPD-M12 | 1 | 1 | 2 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 |
| LPD-M16 | 1,5 | 1,5 | 3 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 |
| LPD-M20 | 2,5 | 2,5 | 5 | 5 | 3,5 | 2,5 | 5,2 | 3,7 | 2,5 |
| LPD-M24 | 4 | 4 | 8 | 8 | 5,6 | 4 | 8,4 | 6 | 4 |
| LPD-M30 | 5 | 5 | 10 | 10 | 7 | 5 | 10,5 | 7,5 | 5 |
| LPD-M36 | 8 | 8 | 16 | 16 | 11,2 | 8 | 16,8 | 12 | 8 |
| LPD-M42 | 15 | 15 | 30 | 30 | 21 | 15 | 31,5 | 22,5 | 15 |
| LPD-M48 | 20 | 20 | 40 | 40 | 28 | 20 | 42 | 30 | 20 |
