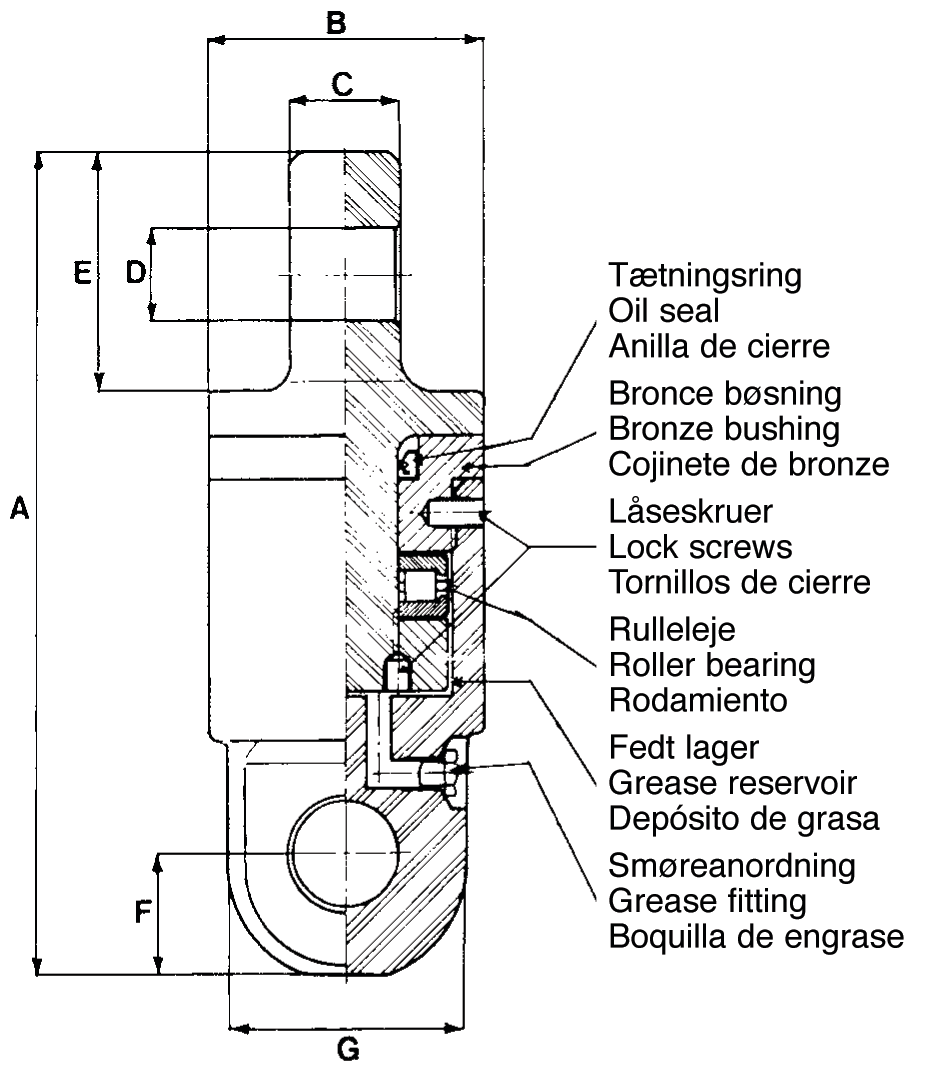

Generelt: Konisk tryk-rulleleje.
Smørbar.

  • Materiale: Stål.
  • Overflade: Sortmalet.
  • Sikkerhedsfaktor: 5:1
Art. Nr. WLL
Ton
Model A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Vægt
kg
CAD
11.46A401 1 401 126 43 16 15 36 18 35 0,6
11.46A402 2 402 157 54 20 20 45 22 45 1,5
11.46A403 3 403 189 65 27 26 55 28 55 2,75
11.46A405 5 405 220 70 33 30 64 33 60 3,9
11.46A408 8 408 250 85 42 34 73 39 75 6,7
11.46A412 12 412 295 95 50 41 86 45 86 10,6
11.46A417 17 417 360 120 57 45 113 55 108 18,5
11.46A422 22 422 435 131 60 52 118 63 118 29,7
11.46A432 32 432 500 160 65 59 132 73 140 45
11.46A445 45 445 700 220 102 74 190 100 200 130
