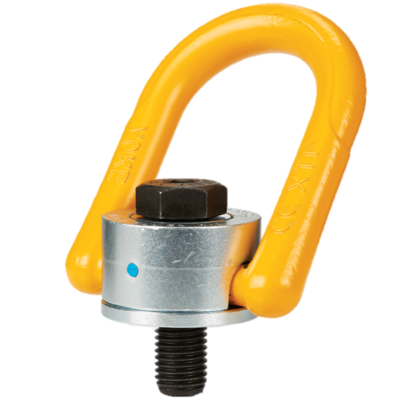

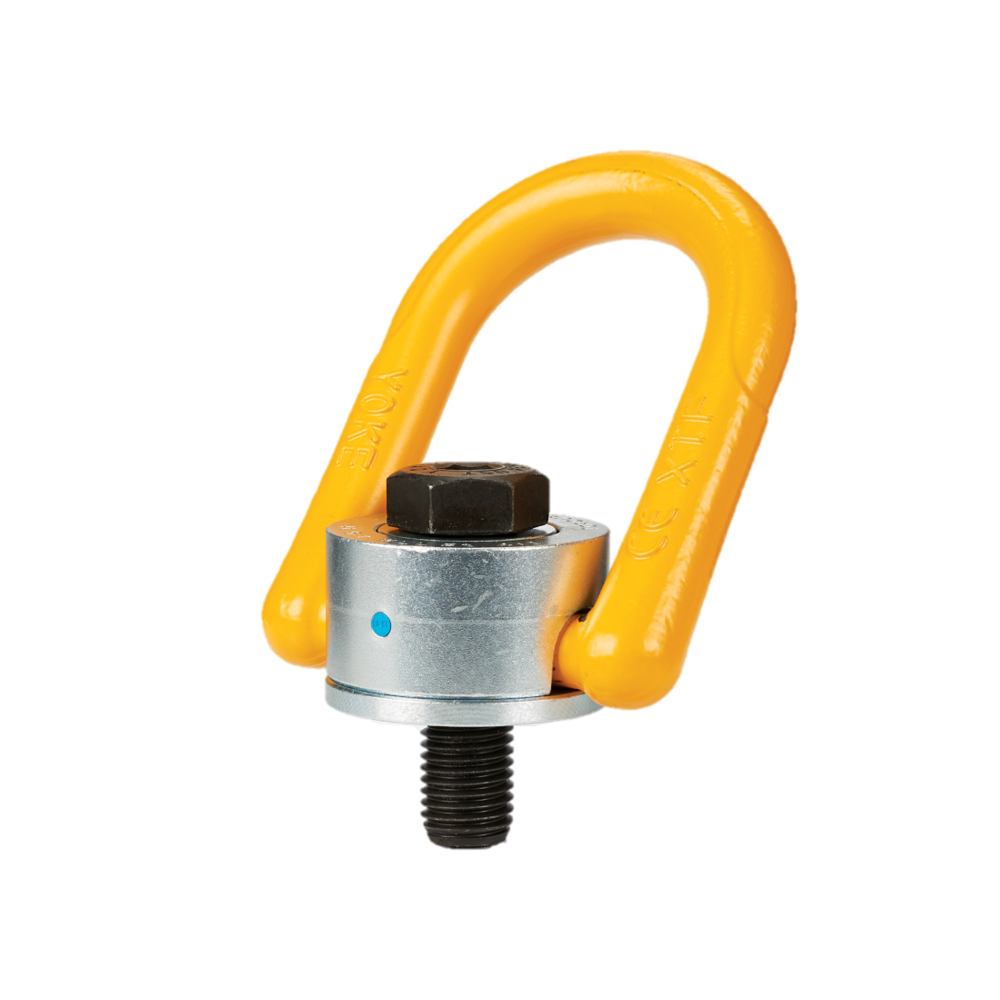

Denne svirveløjebolt roterer 360° og er 180° vipbart/bevægelig, og kan samtidig løfte fra enhver retning.
Individuelt smedede dele og den sekskantende skrue er sporbar med testcertificering.
Bolt er med metrisk gevind (ASME / ANSI B18.3.1M).
Last normerede dele er 100% magnaflux revnetestet.
Test:
- Prøvebelastet med 2,5 x WLL
- Udmattelsesklassificeret til 1,5 x WLL
- Egenskaber: Med indbygget RFID/NFC chip
- Materiale: Smedet legeret stål, sejhærdet
- Mærkning: I henhold til standard, CE, WLL, størrelse, stålkvalitet, producent ID, sporbarhed
- Arbejdstemperatur: -40° til +200°C (uden reduktion i WLL).
- Overflade: Gul pulverlakeret
- Standard: EN 1677-1
- Sikkerhedsfaktor: 4:1
| Løftemetode |  |  |  |  |  |  |  |  | ||
Antal parter | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 | 3-4 | |
Hældningsvinkel | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | Asymm. | 0°-45° | 45°-60° | Asymm. |
| Gevind | WLL (t) | |||||||||
M 8 | 0,8 | 1,6 | 0,5 | 1,0 | 0,7 | 0,5 | 0,5 | 1,1 | 0,8 | 0,5 |
M 10 | 1,2 | 2,4 | 0,7 | 1,4 | 1,0 | 0,7 | 0,7 | 1,5 | 1,1 | 0,7 |
M 12 | 1,5 | 3,0 | 1,0 | 2,0 | 1,4 | 1 | 1 | 2,1 | 1,5 | 1 |
M 14 | 2,4 | 4,8 | 1,5 | 3,0 | 2,1 | 1,5 | 1,5 | 3,2 | 2,3 | 1,5 |
M 16 | 3,2 | 6,4 | 2,0 | 4,0 | 2,8 | 2 | 2 | 4,2 | 3,0 | 2 |
M 18 | 5,0 | 10 | 2,5 | 5,0 | 3,5 | 2,5 | 2,5 | 5,3 | 3,8 | 2,5 |
M 20 | 4,5 | 9 | 3,0 | 6,0 | 4,2 | 3 | 3 | 6,3 | 4,5 | 3 |
M 24 | 9,0 | 18 | 5,0 | 10 | 7,0 | 5 | 5 | 10,5 | 7,5 | 5 |
M 27 | 9,5 | 19 | 5,6 | 11,2 | 7,8 | 5,6 | 5,6 | 11,8 | 8,4 | 5,6 |
M 30 | 12 | 24 | 7,8 | 15,6 | 10,9 | 7,8 | 7,8 | 16,4 | 11,7 | 7,8 |
M 36 | 13 | 26 | 8,0 | 16 | 11,2 | 8,0 | 8,0 | 16,8 | 12 | 8 |
M 36 | 13 | 26 | 10 | 20 | 14 | 10 | 10 | 21 | 15 | 10 |
M 36 | 14 | 28 | 12,5 | 25 | 17,5 | 12,5 | 12,5 | 26,3 | 18,8 | 12,5 |
M 42 | 16 | 32 | 15,6 | 31,2 | 21,8 | 15,6 | 15,6 | 32,8 | 23,4 | 15,6 |
M 48 | 20 | 40 | 20 | 40 | 28 | 20 | 20 | 42 | 30 | 20 |
M 56 | 22 | 44 | 22 | 44 | 30,8 | 22 | 22 | 46,2 | 33 | 22 |
M 64 | 22,5 | 45 | 22,5 | 45 | 31,5 | 22,5 | 22,5 | 47,3 | 33,75 | 22,5 |
