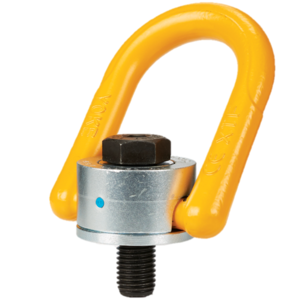

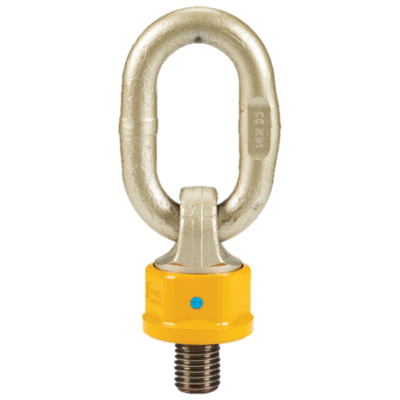

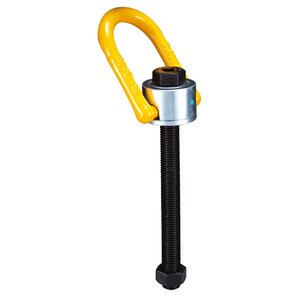

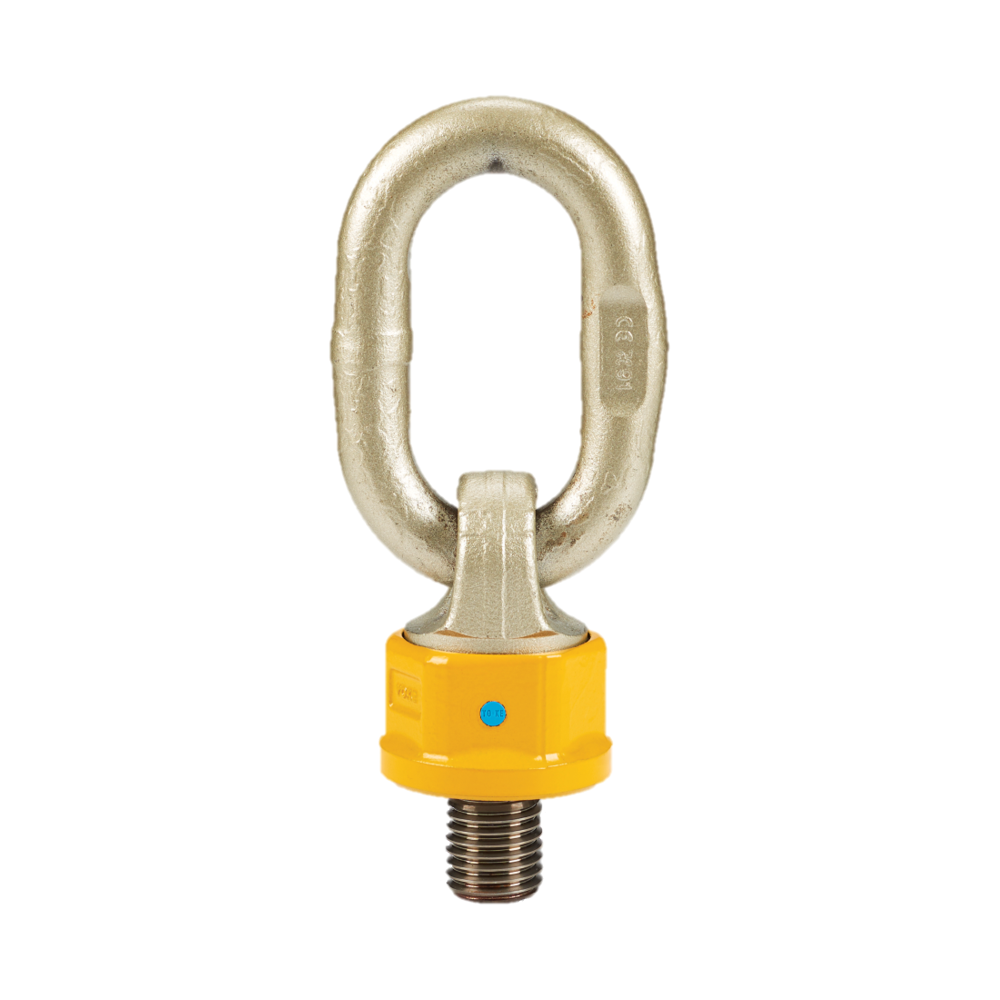

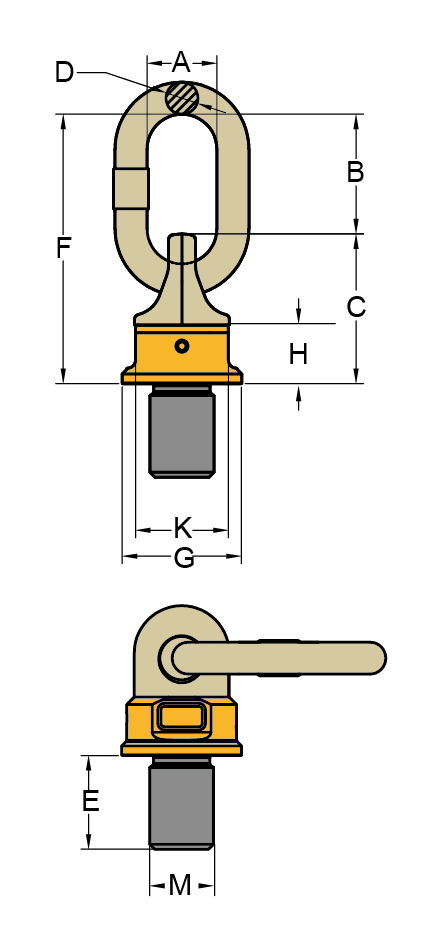

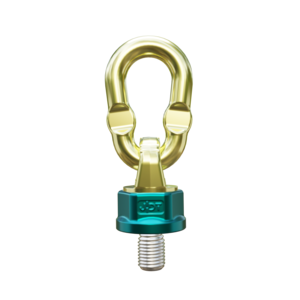

Denne svirveløjebolt er 230° vipbart/bevægeligt og roterer 360° på grund af dets unikke kugleleje design. Nem at montere grundet dens smedede sekskantede form.
Kan rotere under belastning.
Bolt er metrisk gevind (ASME / ANSI B18.3.1M).
Last normerede dele er 100% magnaflux revnetestet.
Test:
- Prøvebelastet med 2,5 x WLL
- Udmattelsesklassificeret til 1,5 x WLL
- Opfylder eller overstiger alle kravene i ASME B30.26
- Egenskaber: Med indbygget RFID/NFC chip
- Materiale: Smedet legeret stål, sejhærdet
- Mærkning: I henhold til standard, CE
- Standard: EN 1677-1
- Advarsel: Drej ikke kontinuerligt i 90° retning ved fuld belastning
- Sikkerhedsfaktor: 4:1
Løftemetode |
 |
 |
 |
 |
 |
 |
 |
|
|||
|
Antal parter
|
1
|
2
|
1
|
2
|
2
|
2
|
3-4
|
3-4
|
3-4
|
||
|
Hældningsvinkel
|
0°
|
0°
|
90°
|
90°
|
0°-45°
|
45°-60°
|
Asymm.
|
0°-45°
|
45°-60°
|
Asymm.
|
|
| Gevind | WLL (t) | ||||||||||
|
8-251-004
|
M 8
|
0,6
|
1,2
|
0,3
|
0,6
|
0,4
|
0,3
|
0,3
|
0,6
|
0,45
|
0,3
|
|
8-251-007
|
M 10
|
1 | 2 | 0,5 | 1 | 0,7 | 0,5 | 0,5 | 1 | 0,75 | 0,5 |
|
M 12
|
1,4 | 2,8 | 0,7 | 1,4 | 1 | 0,7 | 0,7 | 1,4 | 1 | 0,7 | |
|
M 14
|
2 | 4 | 1 | 2 | 1,4 | 1 | 1 | 2,12 | 1,5 | 1 | |
|
8-251-025
|
M 16
|
2,8 | 5,6 | 1,4 | 2,8 | 2 | 1,4 | 1,4 | 3 | 2,12 | 1,4 |
|
M 20
|
3,4 | 6,8 | 1,7 | 3,4 | 2,4 | 1,7 | 1,7 | 3,55 | 2,5 | 1,7 | |
|
M 24
|
3,4 | 6,8 | 1,7 | 3,4 | 2,4 | 1,7 | 1,7 | 3,55 | 2,5 | 1,7 | |
|
8-251-025
|
M 20
|
5 | 10 | 2,5 | 5 | 3,55 | 2,5 | 2,5 | 5,3 | 3,75 | 2,5 |
|
8-251-040
|
M 24
|
8 | 16 | 4 | 8 | 5,6 | 4 | 4 | 8,5 | 6 | 4 |
|
M 30
|
8 | 16 | 4 | 8 | 5,6 | 4 | 4 | 8,5 | 6 | 4 | |
|
8-251-067
|
M 30
|
12 | 24 | 6,7 | 13,4 | 9,5 | 6,7 | 6,7 | 14 | 10 | 6,7 |
|
8-251-080
|
M 30
|
12 | 24 | 8 | 16 | 11,2 | 8 | 8 | 16 | 12 | 8 |
|
8-251-100
|
M 36
|
15 | 30 | 10 | 20 | 14 | 10 | 10 | 21,2 | 15 | 10 |
|
8-251-125
|
M 42
|
15 | 30 | 12,5 | 25 | 17 | 12,5 | 12,5 | 25 | 18 | 12,5 |
|
M 45
|
15 | 30 | 12,5 | 25 | 17 | 12,5 | 12,5 | 25 | 18 | 12,5 | |
|
M 48
|
15 | 30 | 12,5 | 25 | 17 | 12,5 | 12,5 | 25 | 18 | 12,5 | |
|
8-251-170
|
M 42
|
20 | 40 | 13 | 26 | 18 | 13 | 13 | 27 | 19 | 13 |
|
M 45
|
25 | 50 | 17 | 34 | 23,5 | 17 | 17 | 35 | 25 | 17 | |
|
M 48
|
25 | 50 | 17 | 34 | 23,5 | 17 | 17 | 35 | 25 | 17 | |
|
M 52
|
25 | 50 | 17 | 34 | 23,5 | 17 | 17 | 35 | 25 | 17 | |
|
M 56
|
25 | 50 | 18 | 36 | 25 | 18 | 18 | 37,5 | 26,5 | 18 | |
|
8-251-200
|
M 64
|
25 | 50 | 20 | 40 | 28 | 20 | 20 | 42,5 | 30 | 20 |
|
8-251-280
|
M 64
|
32,5 | 65 | 28 | 56 | 39 | 28 | 28 | 58 | 42 | 28 |
|
M 72
|
32,5 | 65 | 28 | 56 | 39 | 28 | 28 | 58 | 42 | 28 | |
|
M 80
|
32,5 | 65 | 28 | 56 | 39 | 28 | 28 | 58 | 42 | 28 | |
|
8-251-350
|
M 72
|
40 | 80 | 35 | 70 | 49 | 35 | 35 | 74 | 52,5 | 35 |
|
M 80
|
40 | 80 | 35 | 70 | 49 | 35 | 35 | 74 | 52,5 | 35 | |
|
M 90
|
40 | 80 | 35 | 70 | 49 | 35 | 35 | 74 | 52,5 | 35 | |
|
8-251-400
|
M 72
|
50 | 100 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 |
|
M 80
|
50 | 100 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 | |
|
M 90
|
50 | 100 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 | |
|
M 100
|
50 | 100 | 40 | 80 | 56 | 40 | 40 | 84 | 60 | 40 | |
