Kasteblok tilgængelig fra 2 tons til 8 tons for wirestørrelser 8 mm til 19 mm.
Leveres med bronzebøsninger og 4,5 "-14" med smørenipler.
Udmattelsestestet.
Permanente batchkoder forbinder testcertifikater for nem sporbarhed.
Overstiger alle krav i ASME B30.26 og har ABS-typegodkendelse.

  • Materiale: Højstyrkestål.
  • Mærkning: CE, Serienummer, wirestørrelse og WLL.
  • Overflade: Blå og gul pulverlakeret.
  • Sikkerhedsfaktor: 4:1
Kasteblok 8-501

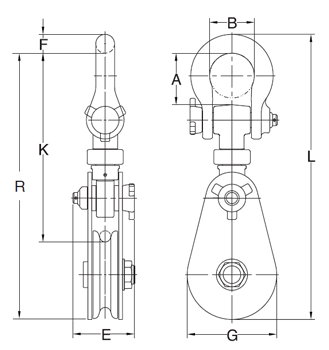

Kasteblok 8-501 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Svirvel type Skive diameter
inch
Stålwire str.
mm
Udskiftningsskive A
mm
B
mm
E
mm
F
mm
K
mm
L
mm
G
mm
R
mm
Vægt
kg
CAD
16.158-501-02 2 BB 3 8-10 8-500-02 35,5 30 - - - 227,6 75 - 2
16.158-501-04 4 BB 4,5 10-13 8-500-04 64 50 79 - - 355,1 107,5 - 6
16.158-501-08 8 BB 6 16-19 8-500-08 87,5 76 105 32 319,3 482,8 152 450,8 13
16.158-501-0808 8 BB 8 16-19 8-500-0808 87,5 76 - - - - 220 - 20
