Goliath 8-tals presset wirestrop med smedet hoved for løft og transport.
Hovedet skal skrues stramt til.
Hver wirestrop i Schroeder transportankersystemet indeholder et mærke, der viser produktets gevind størrelse og belastningsgruppe, hvilket sikrer korrekt identifikation.

Mærkaterne viser:
- gevindtype på wirestrop og
- gevind type for transportankeret
såvel som holdeplade har den samme farve og gevindstørrelse.

Kravene i ”Sikkerhedsregler for løft af transportankre og -systemer til præfabrikerede betonelementer” samt instruktionerne for installation og brug skal overholdes.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF. Godkendt til løft.

Mærkning: Producent ID, gevind og lastgruppe

Sikkerhedsfaktor: 4:1

Goliath wirestrop 40.8

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

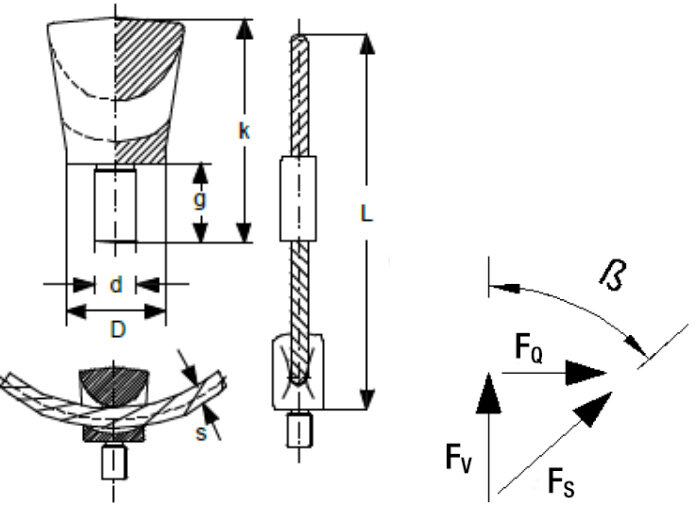

Art. nr.	table.heading.SafetyFactor	d mm	D mm	g mm	k mm	l mm	s mm	Vægt kg
99.16K40108MA	4:1	M 10	24	15	60	335	8	0,4
99.16K40128MA	4:1	M/Rd 12	24	15	60	335	8	0,4
99.16K40168MA	4:1	M/Rd 16	24	20	60	365	9	0,5
99.16K40208MA	4:1	M/Rd 20	44	25	102	470	12	1,57
99.16K40248MA	4:1	M/Rd 24	44	30	102	550	14	2,1
99.16K40308MA	4:1	M/Rd 30	44	35	102	590	16	2,6
99.16K40368MA	4:1	M/Rd 36	75	50	170	780	20	7,68

Varenummer	Axial træk _permF_V Vinkeltræk _permF_S	90° Træk _permF_Q
	kN	kN
99.16K40108MA	13	6,5
99.16K40128MA	17	8,6
99.16K40168MA	23	11,5
99.16K40208MA	44	22
99.16K40248MA	55	27,5
99.16K40308MA	72	36
99.16K40368MA	102	50
