Åben wiresko til påstøbning på stålwire.
For wire diameter 6 - 203 mm (1/4 ”- 8”).

Fås med 2 overfladebehandlinger:

Model OSS P: Malet blå (OSS 196 indtil OSS 100 kun varmgalvaniseret)
Model OSS PGAL: Varmgalvaniseret.

Egenskaber:

  • Fastgørelse af pin ved hjælp af split.
  • Valgfrit er en flangeforbindelse til brug med en bøjningsafstiver.
  • Alle wireskoene har 100% effektivitet.
  • Fås også med møtrik + split (type OSS B)
  • Materiale: Højstyrkestål, sejhærdet
  • Mærkning: CE
  • Arbejdstemperatur: -40°C op til +110°C
  • Overflade: Malet blå eller varmgalvaniseret
  • Bemærk: For mellemliggende wirediameter skal du vælge fittings med nærmeste følgende størrelse
  • Advarsel: Sammenlign wireskoens og wirens mindste brudbelastning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

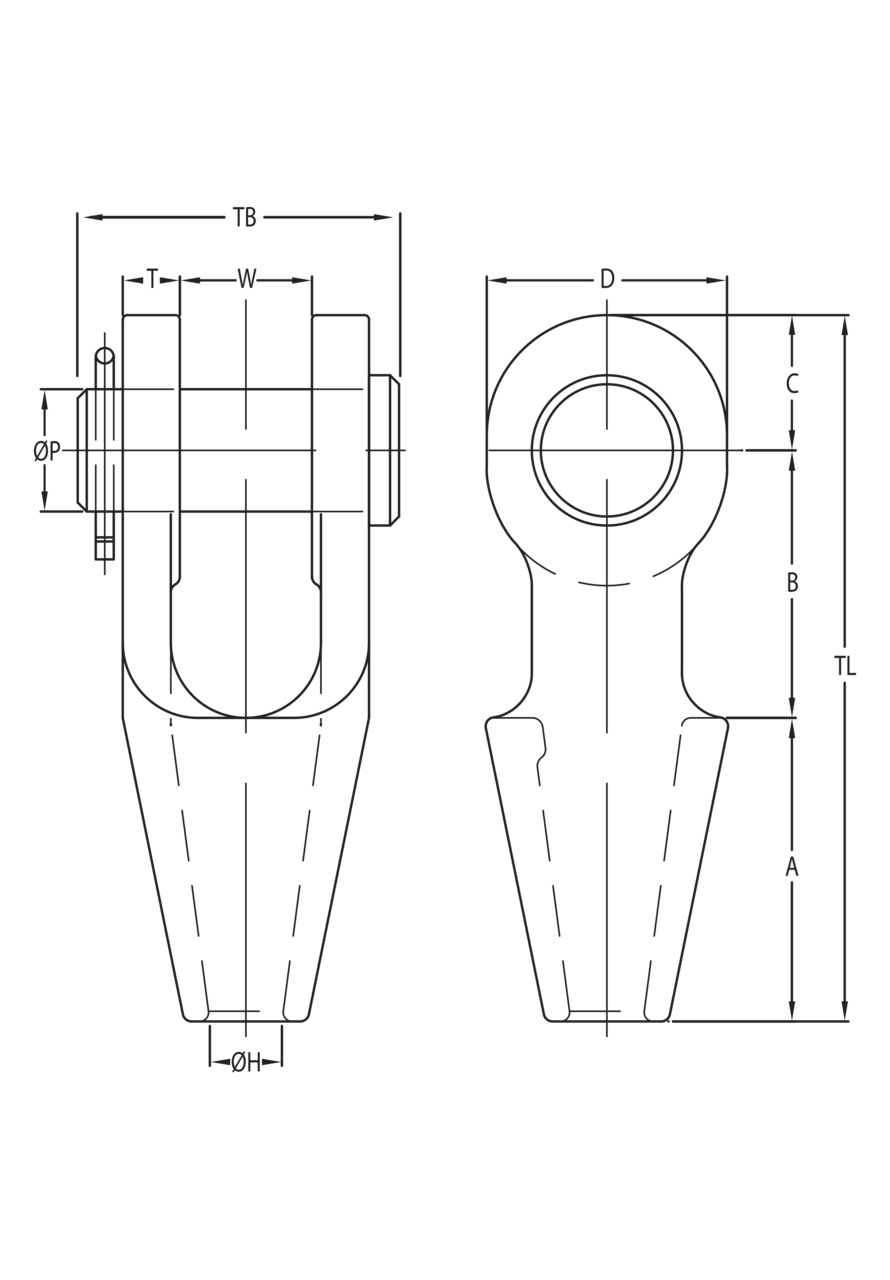

Type Brudstyrke
ton
ton
Kordel Ø
mm
Til stålwire Ø
mm
A
mm
B
mm
C
mm
D
mm
Ø H
mm
Ø P
mm
T
mm
TL
mm
TB
mm
W
mm
Vægt
kg
OSS196P 8 - 6-7 50 40 19 34 9 16 9 109 51 19 0,4
OSS197P 12 - 8-10 57 45 22 42 13 20 11 124 63 21 0,7
OSS198P 20 - 11-13 64 51 27 50 15 25 12 142 67 25 1
OSS199P 25 13 14-16 76 63 32 58 18 30 14 171 85 32 1,8
OSS100P 40 14-16 18-19 89 76 40 70 22 35 16 205 95 38 3
OSS104PGAL 55 18-19 20-22 101 89 45 80 25 41 19 235 110 44 4,6
OSS104P 55 18-19 20-22 101 89 45 80 25 41 19 235 110 44 4,6
OSS108P 75 20-22 23-26 114 101 60 104 29 51 22 275 128 51 8
OSS108PGAL 75 20-22 23-26 114 101 60 104 29 51 22 275 128 51 8
OSS111P 90 23-26 27-30 127 114 65 114 33 57 25 306 142 57 11
OSS111PGAL 90 23-26 27-30 127 114 65 114 33 57 25 306 142 57 11
OSS115PGAL 125 27-28 31-36 139 127 72 126 39 63 28 338 155 63 15
OSS115P 125 27-28 31-36 139 127 72 126 39 63 28 338 155 63 15
OSS118PGAL 150 30-32 37-39 152 162 80 142 42 70 30 394 177 76 22
OSS118P 150 30-32 37-39 152 162 80 142 42 70 30 394 177 76 22
OSS120P 170 33-35 40-42 165 165 88 156 45 76 33 418 187 76 27
OSS120PGAL 170 33-35 40-42 165 165 88 156 45 76 33 418 187 76 27
OSS125P 225 36-40 43-80 191 178 100 176 52 89 39 469 215 89 41
OSS125PGAL 225 36-40 43-80 191 178 100 176 52 89 39 469 215 89 41
OSS128P 280 42-45 49-54 216 228 108 194 59 95 45 552 244 101 60
OSS128PGAL 280 42-45 49-54 216 228 108 194 59 95 45 552 244 101 60
OSS130P 360 46-48 55-60 229 254 120 210 64 108 53 603 275 113 88
OSS130PGAL 360 46-48 55-60 229 254 120 210 64 108 53 603 275 113 88
OSS132P 425 50-54 61-68 248 273 133 236 75 121 60 654 300 127 118
OSS132PGAL 425 50-54 61-68 248 273 133 236 75 121 60 654 300 127 118
OSS135PGAL 460 56-62 69-75 279 279 138 240 81 127 73 696 335 133 155
OSS135P 460 56-62 69-75 279 279 138 240 81 127 73 696 335 133 155
OSS138P 560 64-67 76-80 305 286 146 252 88 133 76 737 355 146 186
OSS138PGAL 560 64-67 76-80 305 286 146 252 88 133 76 737 355 146 186
OSS140P 625 69-76 81-86 330 298 160 290 92 140 79 788 375 159 227
OSS140PGAL 625 69-76 81-86 330 298 160 290 92 140 79 788 375 159 227
OSS142PGAL 720 78-86 87-93 356 318 178 320 99 152 83 852 400 171 283
OSS142P 720 78-86 87-93 356 318 178 320 99 152 83 852 400 171 283
OSS144P 875 88-96 94-102 381 343 190 350 108 178 89 914 435 191 374
OSS144PGAL 875 88-96 94-102 381 343 190 350 108 178 89 914 435 191 374
OSS146PGAL 1.200 98-110 108-115 450 480 215 400 129 195 100 1.145 465 205 539
OSS146P 1.200 98-110 108-115 450 480 215 400 129 195 100 1.145 465 205 539
OSS150PGAL 1.400 112-124 120-130 500 500 250 450 147 220 110 1.250 525 225 761
OSS150P 1.400 112-124 120-130 500 500 250 450 147 220 110 1.250 525 225 761
OSS155P 1.600 125-132 135-140 540 497 263 480 157 240 140 1.300 590 230 1.067
OSS155PGAL 1.600 125-132 135-140 540 497 263 480 157 240 140 1.300 590 230 1.067
OSS160P 2.000 133-143 142-153 585 505 275 500 171 255 140 1.365 610 250 1.172
OSS160PGAL 2.000 133-143 142-153 585 505 275 500 171 255 140 1.365 610 250 1.172
OSS165P 2.220 144-154 154-165 630 530 300 550 185 275 150 1.460 640 260 1.441
OSS165PGAL 2.220 144-154 154-165 630 530 300 550 185 275 150 1.460 640 260 1.441
OSS170P 2.500 155-166 166-178 680 570 310 570 199 295 150 1.560 660 280 1.615
OSS170PGAL 2.500 155-166 166-178 680 570 310 570 199 295 150 1.560 660 280 1.615
OSS175P 2.800 167-179 180-191 725 600 325 600 213 310 155 1.650 689 300 1.907
OSS175PGAL 2.800 167-179 180-191 725 600 325 600 213 310 155 1.650 689 300 1.907
OSS180P 3.200 180-191 192-204 775 620 345 640 229 330 160 1.740 720 320 2.239
OSS180PGAL 3.200 180-191 192-204 775 620 345 640 229 330 160 1.740 720 320 2.239
