Green Pin

Bardunstrammer med gaffel i begger ender og jernsplit. Vantskruer bruges til rigning eller spænding af ståltov, wire, reb og lignende. De er designet til in-line rigning, spænding eller surring.

Standard: Generelt til ASTM F1145-92 tidligere US Federal Specification FF-T-791b

Certificering: En værks attest, prøvebelastningsattest og / eller EF-overensstemmelseserklæring kan leveres efter anmodning.

  • Materiale: Sænksmedet højtryksstål SAE 1035 eller 1045.
  • Overflade: Varmgalvaniseret.
  • Sikkerhedsfaktor: 5:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

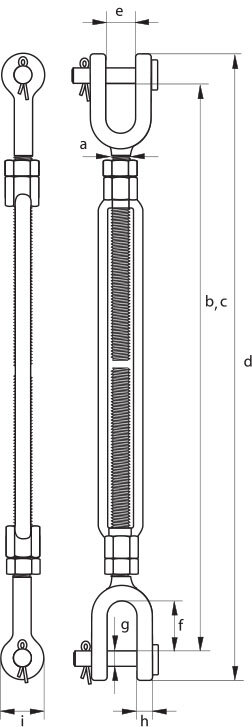

Art. nr. Diameter
mm
WLL Gevind diameter A
inch
Tykkelse h
mm
Længde b
mm
Længde c
mm
Længde d
mm
Take up inch Åbning e
mm
length f Diameter g Vægt
11.51SSGPGG1906 41 2,36 3/4 16 369 487 439 6 24 38 16 2,59
11.51SSGPGG1909 41 2,36 3/4 16 444 640 514 9 24 38 16 3,13
11.51SSGPGG1912 41 2,36 3/4 16 520 792 590 12 24 38 16 3,42
11.51SSGPGG1918 41 2,36 3/4 16 670 1.096 740 18 24 38 16 4,51
11.51SSGPGG2212 48 3,27 7/8 19 561 826 638 12 27 42 19 4,93
11.51SSGPGG2218 48 3,27 7/8 19 713 1.132 790 18 27 42 19 6,41
11.51SSGPGG2518 54 4,5 1 1/4 20 903 1.470 988 24 31 50 22 8,9
11.51SSGPGG2524 54 4,54 1 20 447 554 532 6 31 50 22 5,18
11.51SSGPGG2506 54 4,54 1 20 598 859 683 12 31 50 22 6,43
11.51SSGPGG2512 54 4,54 1 20 750 1.168 835 18 31 50 22 8,4
11.51SSGPGG3212 68 6,9 1 1/4 26 641 914 748 12 44 71 29 11,2
11.51SSGPGG3218 68 6,9 1 1/4 26 803 1.228 910 18 44 71 29 13,6
11.51SSGPGG3224 68 6,9 1 1/2 26 962 1.539 1.069 24 44 71 29 15
11.51SSGPGG3812 80 9,71 1 1/2 28 675 942 806 12 52 71 35 17
11.51SSGPGG3818 80 9,71 1 1/2 28 825 1.244 956 18 52 71 35 19,3
11.51SSGPGG3824 80 9,71 1 1/2 28 980 1.551 1.111 24 52 71 35 20,7
11.51SSGPGG4518 90 12,7 1 3/4 33 938 1.316 1.092 18 60 86 41 25
11.51SSGPGG4524 90 12,7 1 3/4 33 1.089 1.621 1.243 24 60 86 41 28,7
11.51SSGPGG5024 107 16,8 2 40 1.151 1.671 1.338 24 63 93 51 45,4
11.51SSGPGG6424 143 27,2 2 1/2 41 1.255 1.831 1.480 24 75 114 57 88
11.51SSGPGG6924 158 34 2 3/4 41 1.348 1.882 1.604 24 90 110 70 98
"Ender kan kombineres, men med undtagelse af kroge, der kun leveres op til 1". Kontakt os for yderligere information.
