Generelt: Wireskiver til wireafbøjning med almindelig bøsning, med finslebet stålaksel. Wirespor drejet efter DIN 15061.

  • Materiale: S355J2.
  • Overflade: Galvaniseret.
  • Bemærk: Findes også med kugleleje, for højere belastning.

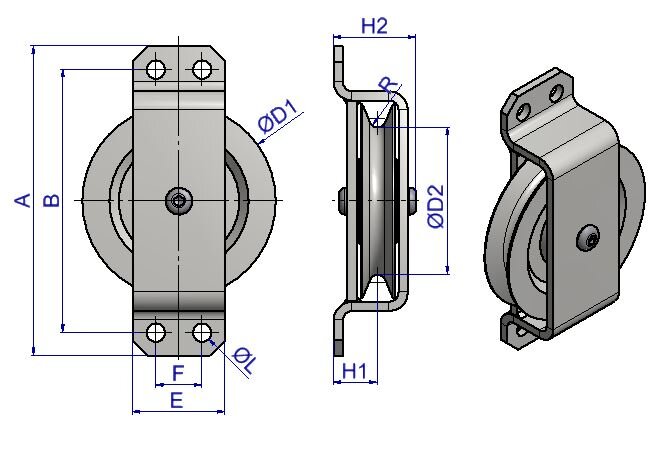

Art. Nr. Model Maks. last (tons) Wire Ø (mm) D1 (mm) D2 (mm) R
mm
A/B C (mm) E / (F) H1 (mm) H2 (mm) øL Vægt CAD
10.35SB050 SB 050 G 0,05 2-6 50 38 3,2 115 / 95 7 30 / - 21,5 35 9 0,5
10.35SB075 SB 075 B 0,1 3-8 75 59 4,2 140 / 120 10 30 / - 25 41 11 0,9
10.35SB100 SB 100 G 0,15 4-9 100 80 4,8 175 / 145 10 40 / - 26,5 45 11 1,3
10.35SB125 SB 125 G 0,25 6-10 125 103 5,3 200 / 170 10 60 / 30 28,5 48 11 2,5
10.35SB150 SB 150 G 0,5 8-12 150 126 6,5 230 / 200 12 60 / 30 28,5 48 11 3,3
