Svero

Løbekat med lav indbygningshøjde til ophængning af f.eks kæde- og wiretaljer. Løbekatten kan leveres fra 0,5 tons til 5 tons WLL. Løbekatten har hjørnebeskyttelse som forhindrer af den kan løsne sig fra bjælken og kuglelejehjulene. Den kan nemt justeres ved hjælp af det venstre- og højrehåndede bærebeslag og passer til de fleste mærker af taljer.


  • Mærkning: WLL, navneskilt og CE.
  • Overflade: Sort malet.
Skubløbekat Svero type 20
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

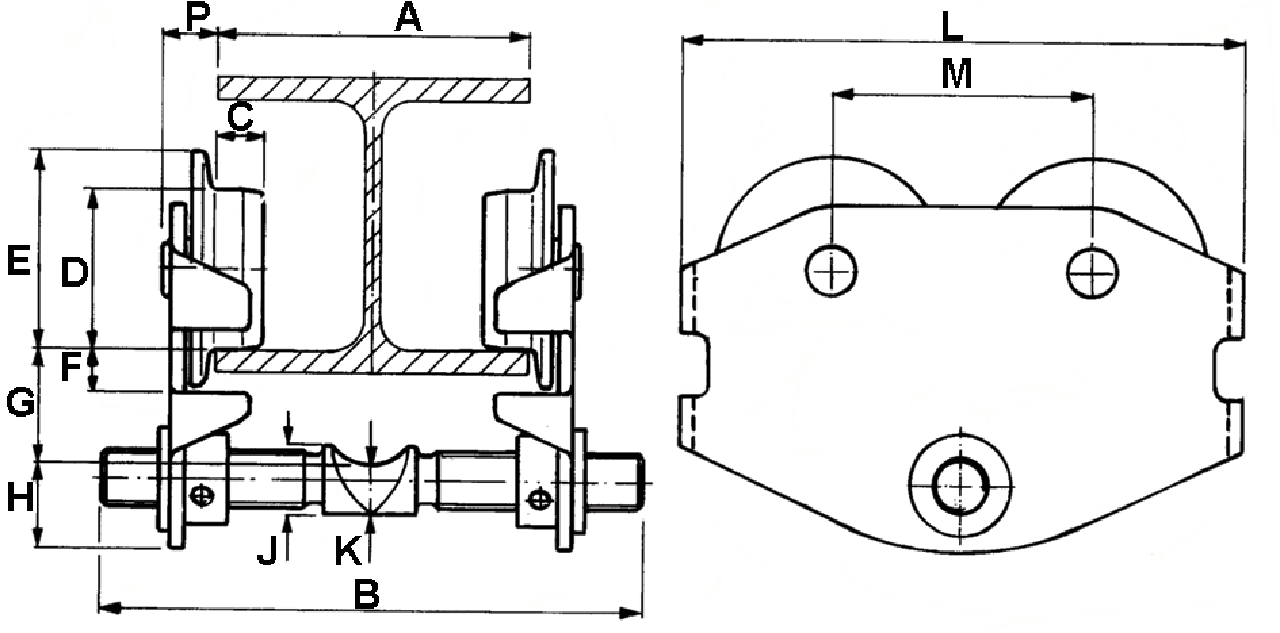

Art. nr. WLL
ton
Model Min. kurve r
m
A min-maks B
mm
C
mm
Ø D
mm
E
mm
F
mm
G
mm
H
mm
Ø J
mm
Ø K
mm
L
mm
M
mm
P
mm
Vægt
kg
CAD
16.0520123A 0,5 20123A 1,0 46-160 208 18 62 77 18 45 33 25 19 216 100 24 6
16.0520124A 0,5 20124A 1 161-280 208 18 62 77 18 45 33 25 19 216 100 24 6,4
16.0520143A 1 20143A 1,25 50-160 212 20 70 85 20 51 40 32 24 264 130 26 9,4
16.0520144A 1 20144A 1,25 161-280 212 20 70 85 20 51 40 32 24 264 130 26 10,7
16.0520163A 2 20163A 1,80 64-180 248 24 100 118 25 63 51 40 32 345 165 30 19
16.0520164A 2 20164A 1,80 181-300 248 24 100 118 25 63 51 40 32 345 165 30 21
16.0520173A 3 20173A 2,20 74-180 262 28 114 137 31 78 57 46 35 384 180 35 31,5
16.0520174A 3 20174A 2,20 181-300 262 28 114 137 31 78 57 46 35 384 180 35 34
16.0520193A 5 20193A 2,50 82-180 270 34 140 165 34 92 64 56 42 455 215 40 55
16.0520194A 5 20194A 2,50 181-300 270 34 140 165 34 92 64 56 42 455 215 40 58
