Svero

Denne håndkædefremførte løbekat med manuelt betjent talje med lasttrykbremse har en ekstremt lav indbygningshøjde. Løbekattene fås med belastninger fra 1t op til 6,3t.
Driftshøjde på 3m.

Arbejdstemperatur: -20ºC op til +50ºC.

  • Mærkning: I henhold til standard, WLL, kode og CE-mærkning.
  • Overflade: Malet.
  • Standard: EN 13157
Håndkædefremført løbekat type 26
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

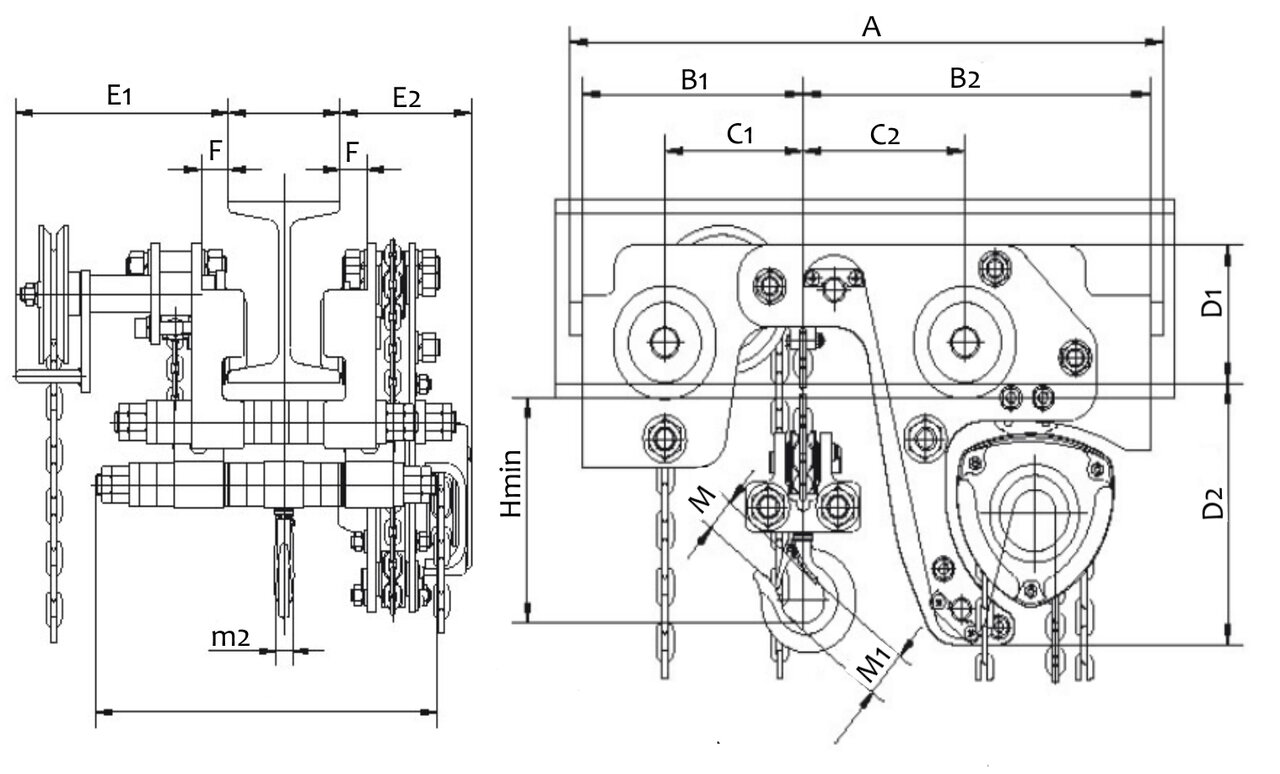

Model A
mm
b1
mm
B2
mm
C1
mm
C1
mm
D1
mm
D2
mm
E2

mm
E1

mm
F
mm
H min
mm
L
mm
M2
mm
M
mm
M1
mm
CAD
2614 554 206 234 129 151 117 223 134 217 27,5 135 348 18 28 40
2616 684 254 406 149 149 165 265 152 240 36,5 160 392 24 36 50
2617 765 279 461 169 236 165 325 173 240 44 190 499 28 40 55
2619 873 336 524 201 279 184 327 180 259 39 235 512 37 45 65
2620 873 336 524 201 179 184 327 180 259 39 235 512 37 45 65

Download CAD

Beskrivelse

Skab CAD
Download
Art. nr.
WLL
Type
Kædefald
I-bjælkespænd
Min. kurve radius
Lastkæde
Håndkæde Ø
Vægt

tons


mm
mm
mm
mm
kg
16.052614
1
2614
2
74-150
2500
5 x 15
5,0 x 23,7
69
16.052616
2
2616
2
82-156
4000
6,3 x 19,1
5,0 x 23,7
118
16.052617
3,2
2617
2
103-223
4500
8 x 24
5,0 x 23,7
181
16.052619
5
2619
4
119-215
6000
8 x 24
5,0 x 23,7
293
16.052620
6,3
2620
4
119-215
6000
8 x 24
5,0 x 23,7
296
