Svero

Løbekat med lav indbygningshøjde til ophængning af f.eks kæde- og wiretaljer. Løbekatten kan leveres fra 0,5 tons til 5 tons WLL. Løbekatten har hjørnebeskyttelse som forhindrer af den kan løsne sig fra bjælken og kuglelejehjulene. Den kan nemt justeres ved hjælp af det venstre- og højrehåndede bærebeslag og passer til de fleste mærker af taljer.

  • Mærkning: WLL, navneskilt og CE.
  • Overflade: Sort malet.
Håndkædefremført løbekat SVERO type 21
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

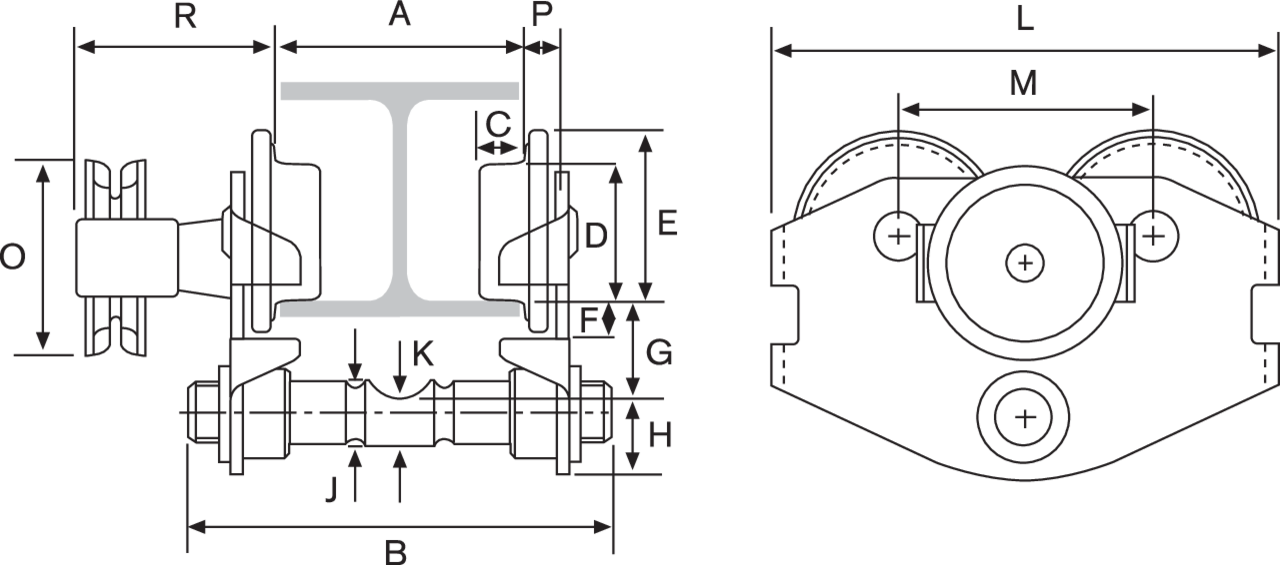

Art. nr. WLL
ton
Beam width
mm
Model Min. kurve r
m
B
mm
C
mm
Ø D
mm
E
mm
F
mm
G
mm
H
mm
Ø J
mm
Ø K
mm
L
mm
M
mm
Ø O mm P
mm
R
mm
Vægt
kg
CAD
16.0521123A 0,5 50-160 21123A 1,25 212 20 70 88 20 56 35 32 19 264 130 100 24 104 14,3
16.05211245A 0,5 161-280 21124A 1,25 A+57 20 70 88 20 56 35 32 19 264 130 100 24 104 15,5
16.0521143A 1 50-160 21143A 1,25 212 20 70 88 20 51 40 32 24 264 130 100 24 104 14,3
16.0521144A 1 161-280 22144A 1,25 A+57 20 70 88 20 51 40 32 24 264 130 100 24 104 15,5
16.0521163A 2 64-180 21163A 1,80 248 24 100 120 24 63 51 40 32 335 165 100 31 118 25,3
16.0521164A 2 181-300 21164A 1,80 A+76 24 100 120 24 63 51 40 32 335 165 100 31 118 27,4
16.0521173A 3 74-180 21173A 2,20 262 28 114 137 30 78 57 46 35 380 180 165 37 130 38,2
16.0521174A 3 181-300 21174A 2,20 A+89 28 114 137 30 78 57 46 35 380 180 165 37 130 41,2
16.0521193A 5 82-180 21193A 2,50 270 34 140 166 32 92 64 56 42 437 215 205 41 132 56,7
16.0521194A 5 181-300 21194A 2,50 A+97 34 140 166 32 92 64 56 42 437 215 205 41 132 60,4
