Denne svirveløjebolt er 230° vipbart/bevægeligt og roterer 360° på grund af dets unikke kugleleje design. Kan rotere under belastning. Nem at montere grundet dens smedede sekskantede form.
Bolt er metrisk gevind (ASME / ANSI B18.3.1M).
Last normerede dele er 100% magnaflux revnetestet.

Test:

  • Prøvebelastet med 2,5 x WLL
  • Udmattelsesklassificeret til 1,5 x WLL
  • Opfylder eller overstiger alle kravene i ASME B30.26
  • Materiale: Smedet legeret stål, sejhærdet.
  • Mærkning: I henhold til standard, CE, Med indbygget RFID/NFC chip
  • Standard: EN 1677-1
  • Advarsel: Drej ikke kontinuerligt i 90° retning ved fuld belastning.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10

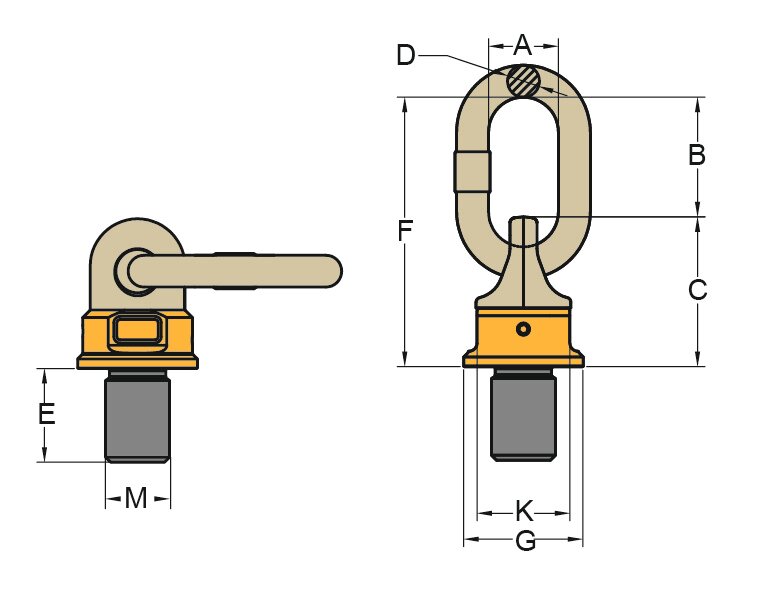

Svirveløjebolt Super Point 8-251 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Gevind
m
mm
Gevind (E)
mm
Pitch DIN13 G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Vægt
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-03 0,7 M12 25 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-04 1 M14 20 2 36,5 48 34 101 13 53 35 0,4
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
11.428-251-014-02 1,4 M16 24 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-03 1,4 M16 30 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-05 1,7 M24 30 3 36,5 48 34 101 13 53 35 0,5
11.428-251-014-04 1,7 M20 30 2,5 36,5 48 34 101 13 53 35 0,5
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
11.428-251-025-02 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
11.428-251-025-03 2,5 M20 50 2,5 52 68 46 127 16 59 35 1,1
11.428-251-025-04 2,5 M20 70 2,5 52 68 46 127 16 59 35 1,1
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5
11.428-251-040-02 4 M24 36 3 57 75 50 148 19 73 40 1,5
11.428-251-040-03 4 M24 45 3 57 75 50 148 19 73 40 1,5
11.428-251-040-04 4 M24 50 3 57 75 50 148 19 73 40 1,5
11.428-251-040-05 4 M30 35 3,5 57 75 50 148 19 73 40 1,5
11.428-251-067-02 6,7 M30 45 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-03 6,7 M30 50 3,5 70 95 65 163 19 68 40 2,5
11.428-251-067-04 6,7 M30 60 3,5 70 95 65 163 19 68 40 2,5
11.428-251-080-01 8 M30 35 3,5 81 106 75 201 22 95 50 3,6
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8
11.428-251-100-02 10 M36 54 4 81 106 75 201 22 95 50 3,9
11.428-251-125-01 12,5 M42 50 4,5 81 106 75 201 22 95 50 3,9
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
11.428-251-125-03 12,5 M42 63 4,5 81 106 75 201 22 95 50 4
11.428-251-125-04 12,5 M45 60 4,5 81 106 75 201 22 95 50 4,1
11.428-251-125-05 12,5 M48 72 5 81 106 75 201 22 95 50 4,4
11.428-251-170-01 13 M42 60 4,5 104 127 95 256 32 129 70 7,4
11.428-251-170-02 17 M45 60 4,5 104 127 95 256 32 129 70 7,5
11.428-251-170-03 17 M48 60 5 104 127 95 256 32 129 70 7,6
11.428-251-170-04 17 M48 72 5 104 127 95 256 32 129 70 7,7
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
11.428-251-170-06 18 M56 85 5,5 104 127 95 256 32 129 70 8,1
11.428-251-200-01 20 M64 96 6 104 127 95 256 32 129 70 8,9
11.428-251-200-02 20 M64 110 6 104 127 95 256 32 129 70 9,3

Download CAD

Beskrivelse

Skab CAD
Download
Løftemetode Løftemetode 1 Løftemetode 2 Løftemetode 3 Løftemetode 4 Løftemetode 5 Løftemetode 6 Løftemetode 7 Løftemetode 8
Antal parter 1 2 1 2 2 2 2 3-4 3-4 3-4

Hældningsvinkel 90° 90° 0-45° 45-60° Asymm. 0-45° 45-60°


Asymm.

Gevind         WLL (ton)
M8 0,6 1,2 0,4 0,8 0,6 0,4 0,4 0,8 0,6 0,6
M10 1 2 0,5 1 0,7 0,5 0,5 1 0,75 0,75
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M14 2 4 1 2 1,4 1 1 2,12 1,5 1,5
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M20 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M24 3,4 6,8 1,7 3,4 2,4 1,7 1,7 3,55 2,5 2,5
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M24 8 16 4 8 5,6 4 4 8,5 6 6
M30 8 16 4 8 5,6 4 4 8,5 6 6
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M30 12 24 8 16 11,2 8 8 16 12 12
M30 12 24 8 16 11,2 8 8 16 12 12
M36 15 30 10 20 14 10 10 21,2 15 15
M36 15 30 10 20 14 10 10 21,2 15 15
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
M45 15 30 12,8 25 17 12,8 12,8 25 18 18
M48 15 30 12,5 25 17 12,5 12,5 25 18 18
M42 20 40 13 26 18 13 13 27 19 19
M45 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M48 25 50 17 34 23,5 17 17 35 25 25
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M56 25 50 18 36 25 18 18 37,5 26,5 26,5
M64 25 50 20 40 28 20 20 42,5 30 30
M64 32,5 65 28 56 39 28 28 58 42 42
