Svirveløjebolten roterer 360°, justerbar i belastningens retning. Den monterede nøgle anvendes til montering og demontering. Det er hurtigt og nemt at montere, det kræver kun et gevindhul.
Bolte er metrisk gevind (ASME / ANSI B18.3.1M).
Last normerede dele er 100% magnaflux revnetestede.

Test:

  • Prøvebelastet med 2,5 x WLL
  • Udmattelseklassificeret til 1,5 x WLL
  • Fremstillet og testet i henhold til EN 1677-1 og ASME B30.26.
  • Egenskaber: Med indbygget RFID/NFC chip
  • Materiale: Smedet legeret stål, sejhærdet.
  • Mærkning: I henhold til standard, CE, Mærket med WLL, størrelse, stålkvalitet, producent ID og sporbarhed.
  • Arbejdstemperatur: -40° op til +200°C (uden reduktion i WLL).
  • Overflade: Gul pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10

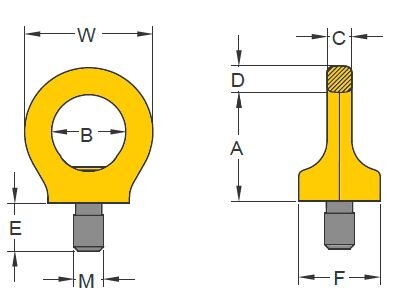

Svirveløjebolt 8-291K - tegning Svirveløjebolt 8-291K tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Gevind Drejningsmoment
Nm
Stigning DIN 13 A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
S
mm
W
mm
Vægt
kg
CAD
11.428-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.428-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.428-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.428-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.428-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.428-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.428-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.428-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.428-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5
11.428-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6
11.428-291K-140 12 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.428-291K-150 12 M 64 800 6 147 102 40 43 95 124 27 178 10

Download CAD

Beskrivelse

Skab CAD
Download

Load diagram

Løftemetode
Løftemetode 1 Løftemetode 2 Løftemetode 3 Løftemetode 4 Løftemetode 5

Løftemetode 6

Løftemetode 7 Løftemetode 8
Antal parter
1
2
1
2
2
2
3-4
3-4
2
3-4
Hældningsvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
Gevind WLL (ton)
M 8
1
2
0,3
0,6
0,42
0,3
0,63
0,45
0,3
0,3
M 10
1
2
0,4
0,8
0,56
0,4
0,8
0,6
0,4
0,4
M 12
2
4
0,75
1,5
1
0,75
1,5
1,1
0,75
0,75
M 16
4
8
1,5
3
2,1
1,5
3,1
2,2
1,5
1,5
M 20
6
12
2,3
4,6
3,2
2,3
4,8
3,4
2,3
2,3
M 24
8
16
3,2
6,4
4,5
3,2
6,7
4,8
3,2
3,2
M 30
12
24
4,5
9
6,3
4,5
9,4
6,7
4,5
4,5
M 36
16
32
7
14
9,8
7
14,7
10,5
7
7
M 42
24
48
9
18
12,6
9
18,9
13,5
9
9
M 48
32
64
12
24
16,8
12
25
18
12
12
M 56
32
64
12
24
16,8
12
25
18
12
12
M 64
32
64
12
24
16,8
12
25
18
12
12
