Hjem / Produkter / BRANDS / Green Pin / Sjækkel med forsænket hul Green Pin® G-4159

Sjækkel type D med forsænket skruepin.

Certificering: Produktet kan leveres med en værksattest, 3.1 materialecertifikat, producent testcertifikat, EF-overensstemmelseserklæring.

Standard: EN 13889 og opfylder krav til ydeevne i US Fed. Spec. RR-C271, Grade A.

Materiale: Sjækkel og pin i sejhærdet stållegering.
Mærkning: I henhold til standard
Overflade: Varmgalvaniseret.
Standard: EN 13889
Bemærk: Nøgle til at skrue pinnen løs med skal bestilles særskilt.

Sikkerhedsfaktor: 6:1
Klasse: 6

Sjækkel med forsænket hul Green Pin® G-4159

Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

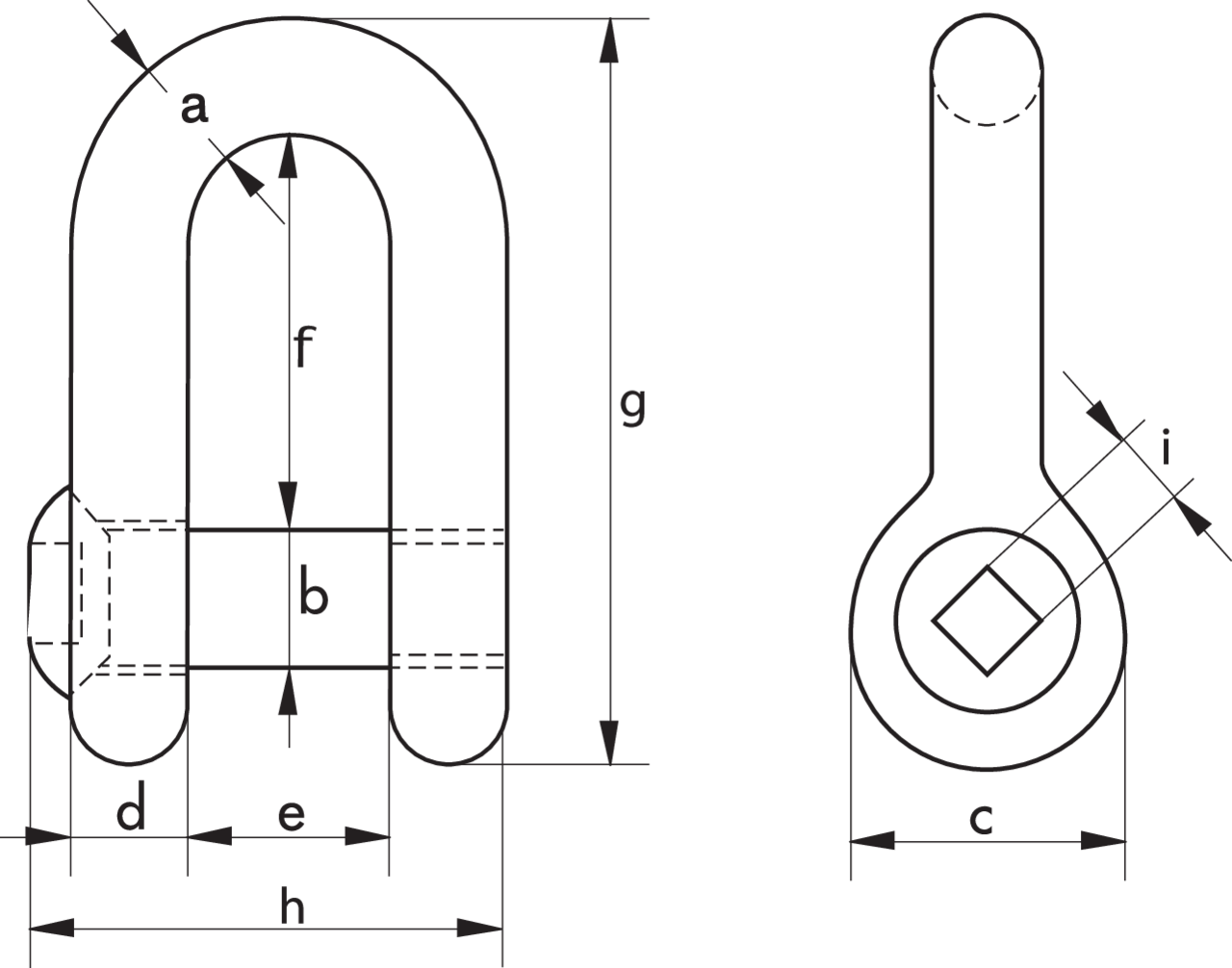

Art. nr.	WLL ton	A mm	B mm	C mm	D mm	e mm	f mm	g mm	h mm	i mm	Vægt kg
11.30GPGDVV13	2	13,5	16	34	13	22	43	81	51	11	0,34
11.30GPGDVV16	3,25	16	19	40	16	27	51	97	63	11	0,6
11.30GPGDVV19	4,75	19	22	46	19	31	59	112	74	11	0,98
11.30GPGDVV22	6,5	22	25	52	22	36	73	134	85	13	1,26
11.30GPGDVV25	8,5	25	28	59	25	43	85	154	99	13	2,14
11.30GPGDVV28	9,5	28	32	66	28	47	90	167	110	17	3,05
11.30GPGDVV32	12	32	35	72	32	51	94	180	122	17	3,56
11.30GPGDVV38	17	38	42	88	38	60	127	230	145	17	6,84
