Green Pin

Kasteblok med krog.

  • Materiale: Kulstofstål, monteret med koniske rullelejer, med undtagelse af blokke med WLL 2 ton og 4 ton, er disse udstyret med bronze bøsning.
  • Overflade: Malet.
  • Bemærk: WLL er på hovedfittingen.
  • Sikkerhedsfaktor: MBL lig 4 x WLL.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

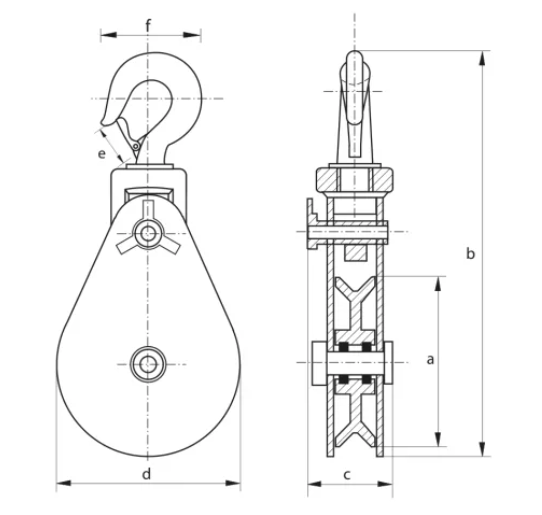

Art. nr. WLL
ton
Diameter
mm
A
mm
B
mm
C
mm
D
mm
Vægt
kg
CAD
16.15BKOFFSH0302 2 7-9 75 292 57 82 4
16.15BKOFFSH0604 4 12 - 14 152 384 83 160 6
16.15BKOFFSH0404 4 10 - 12 115 343 83 120 6,1
16.15BKOFFSH0804 4 10 - 12 203 435 83 210 8
16.15BKOFFSH0608 8 20 - 22 152 445 108 160 11,8
16.15BKOFFSH0808 8 20 - 22 203 495 108 210 16,9
16.15BKOFFSH1008 8 20 - 22 254 546 108 260 19
16.15BKOFFSH1208 8 20 - 22 305 597 108 310 23
16.15BKOFFSH1408 8 20 - 22 357 648 108 360 31
16.15BKOFFSH1608 8 20 - 22 406 699 108 410 36
16.15BKOFFSH1808 8 20 - 22 457 749 108 460 40
16.15BKOFFSH1810 10 20 - 22 457 876 127 460 42
16.15BKOFFSH0612 12 20 - 22 152 572 127 160 23
16.15BKOFFSH0812 12 20 - 22 203 622 127 210 25
16.15BKOFFSH1012 12 20 - 22 254 673 127 260 28
16.15BKOFFSH1212 12 20 - 22 305 724 127 310 31
16.15BKOFFSH1412 12 20 - 22 357 775 127 360 33
16.15BKOFFSH1612 12 20 - 22 406 825 127 410 36
16.15BKOFFSH0615 15 24 - 26 152 587 127 160 23
16.15BKOFFSH0815 15 24 - 26 203 638 127 210 26
16.15BKOFFSH1015 15 24 - 26 254 689 127 260 28
16.15BKOFFSH1215 15 24 - 26 305 740 127 310 31
16.15BKOFFSH1415 15 24 - 26 357 791 127 360 33
16.15BKOFFSH1615 15 24 - 26 406 841 127 410 36
16.15BKOFFSH1815 15 24 - 26 457 892 127 460 43
