Transportanker lavet i rørformet materiale, med tværhul. En armeringsstang føres gennem hullet for at forankre ankeret. Disse ankre kan bruges i forskelligartede betonelementer på grund af det fleksible arrangement, der er muligt med forankringsstangen. En plastikprop i røret forhindrer, at betonen trænger ind i den gevindskårne del nedefra.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Transportankrene er fremstillet af stålrør for præcisionsanvendelse til DIN EN 10305 (kvalitet E 355 + N)
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

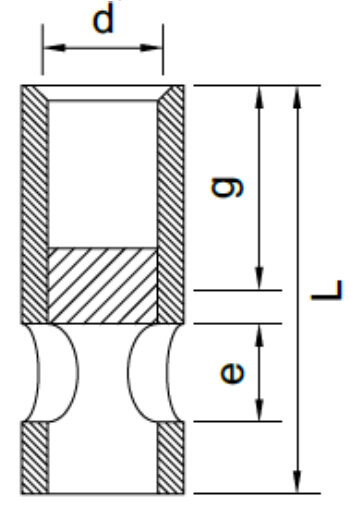

Art. nr. dxL
mm
e
mm
g
mm
Vægt
kg/100 stk.
CAD
99.16K3216ZN M 16x54 13 27 7,21
99.16K3220ZN M 20x69 15 35 14,53
99.16K3230ZN M 30x103 22 56 48
99.16K32361ZN M 36x125 27 68 74,42

Andre materialer og størrelser på forespørgsel.

Download CAD

Beskrivelse

Skab CAD
Download
U-bar forankring B500B
d ds G D min
mm mm mm mm
M 16 10 350 70
M 20 12 400 80
M 30 16 600 130
M 36 20 600 150
