Transportanker med kort bølge. Ankeret er fastgjort til en armeringsstang. På grund af den relativt korte anker længde er disse transportankre især velegnede til indstøbning i vægtypeelementer vinkelret på væggens plan.

Dette produkt opfylder kravene i CEN/TR 15728 VDI/BV-BS-retningslinjer 6205 og det europæiske maskindirektiv 2006/42 / EF.

  • Materiale: Transportankrene er fremstillet af stålrør for præcisionsanvendelse til DIN EN 10305 (kvalitet E 355 + N).
  • Mærkning: I henhold til standard, CE
  • Overflade: Galvaniseret.
  • Standard: DIN-EN 10305
  • Sikkerhedsfaktor: 3:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

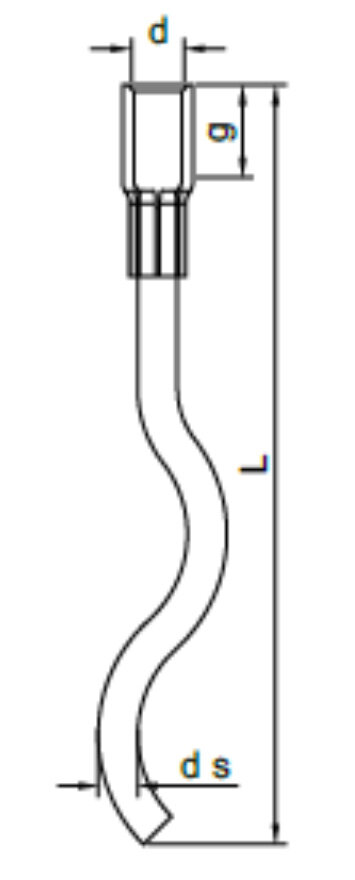

Art. nr. ds
mm
dxL
mm
g
mm
Vægt
kg/100 stk.
CAD
99.16K3112KM 8 M 12x150 25 8,5
99.16K3114KM 10 M 14x180 25 14,6
99.16K3116KM 12 M 16x230 27 26,8
99.16K3120KM 14 M 20x260 35 45
99.16K3124KM 16 M 24x300 43 66,8
99.16K3130KM 20 M 30x420 56 142,6
99.16K3136KM 25 M 36x460 69 253,3

Andre størrelser og materialer på forespørgsel
