Ropeblock

Smedet wiresko til hurtig forbindelse på wire. Kan anvendes til alle slags konstruktioner af wire inkl. dyform wire, rotationsfri wire og standard 6-slået wire.
Støbes på wiren med Wirelock.



  • Overflade: Galvaniseret eller malet.
  • Bemærk: For mellemliggende reb diameter vælge fittings med nærmeste følgende størrelse.
  • Advarsel: Sammenlign wireskoens og wirens minimum brudstyrke.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

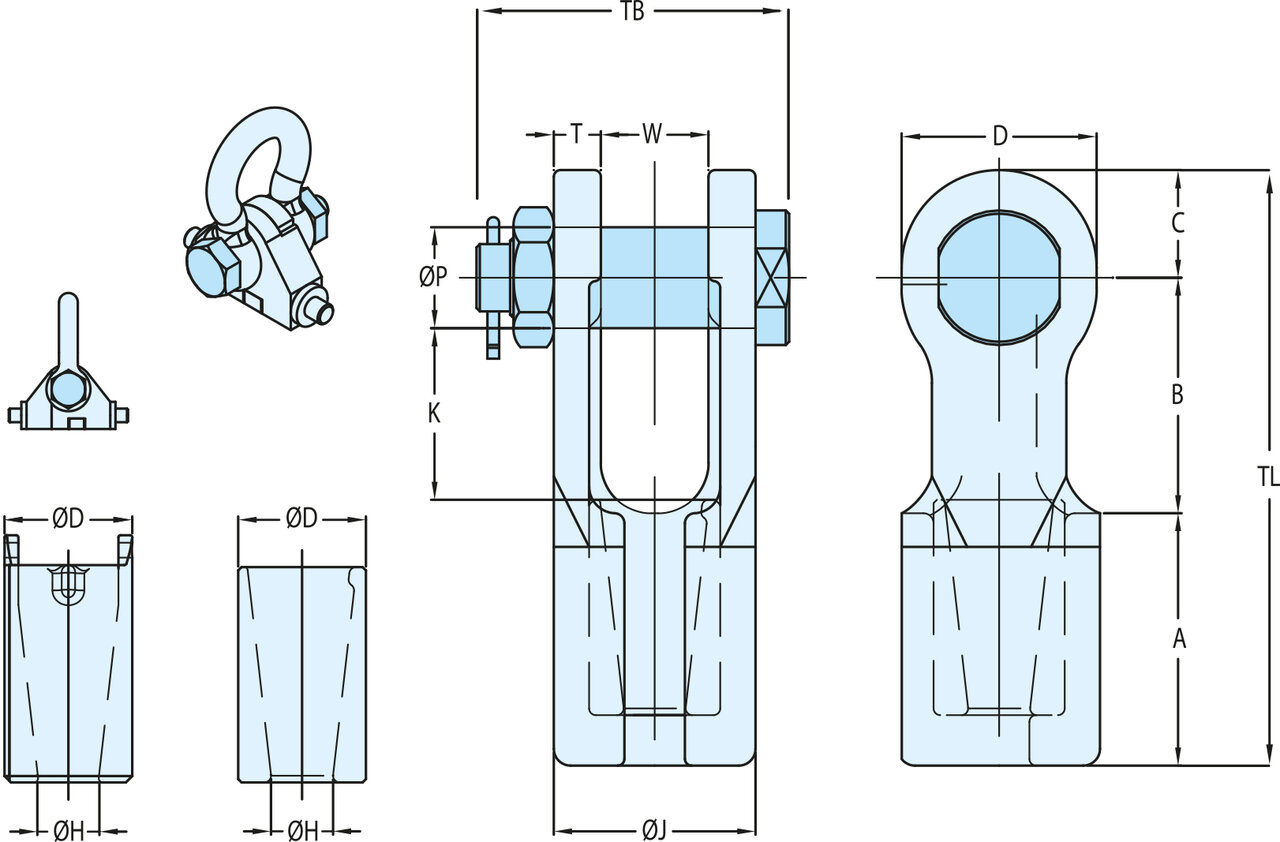

Art. nr. Type Brudstyrke
ton
Overflade TB
mm
TL
mm
Til stålwire Ø
mm
A
mm
B
mm
C
mm
Ø H
mm
Ø P
mm
T
mm
W
mm
D
mm
Ø D
mm
Ø J
mm
K
mm
Vægt CAD
01-7015013B FCS 701 B 20 P 80 150 11-13 62 61 27 15 25 12 25 50 33 49 46 1,6
01-7015016B FCS 702 B 25 P 96 182 13-16 72 78 32 18 30 14 32 58 38 60 59 2,6
01-7015019B FCS 703 B 40 P 107 218 16-19 85 93 40 21 35 16 38 70 45 70 69 4,5
01-7015023B FCS 704 B 55 P 123 253 20-22 102 106 45 24 41 19 44 80 50 82 81 6,5
01-7015026B FCS 705 B 75 P 138 298 23-26 115 123 60 28 51 22 51 104 60 95 90 11
01-7015029B FCS 706 B 90 P 160 357 27-29 140 152 65 32 57 25 57 114 70 107 116 16
