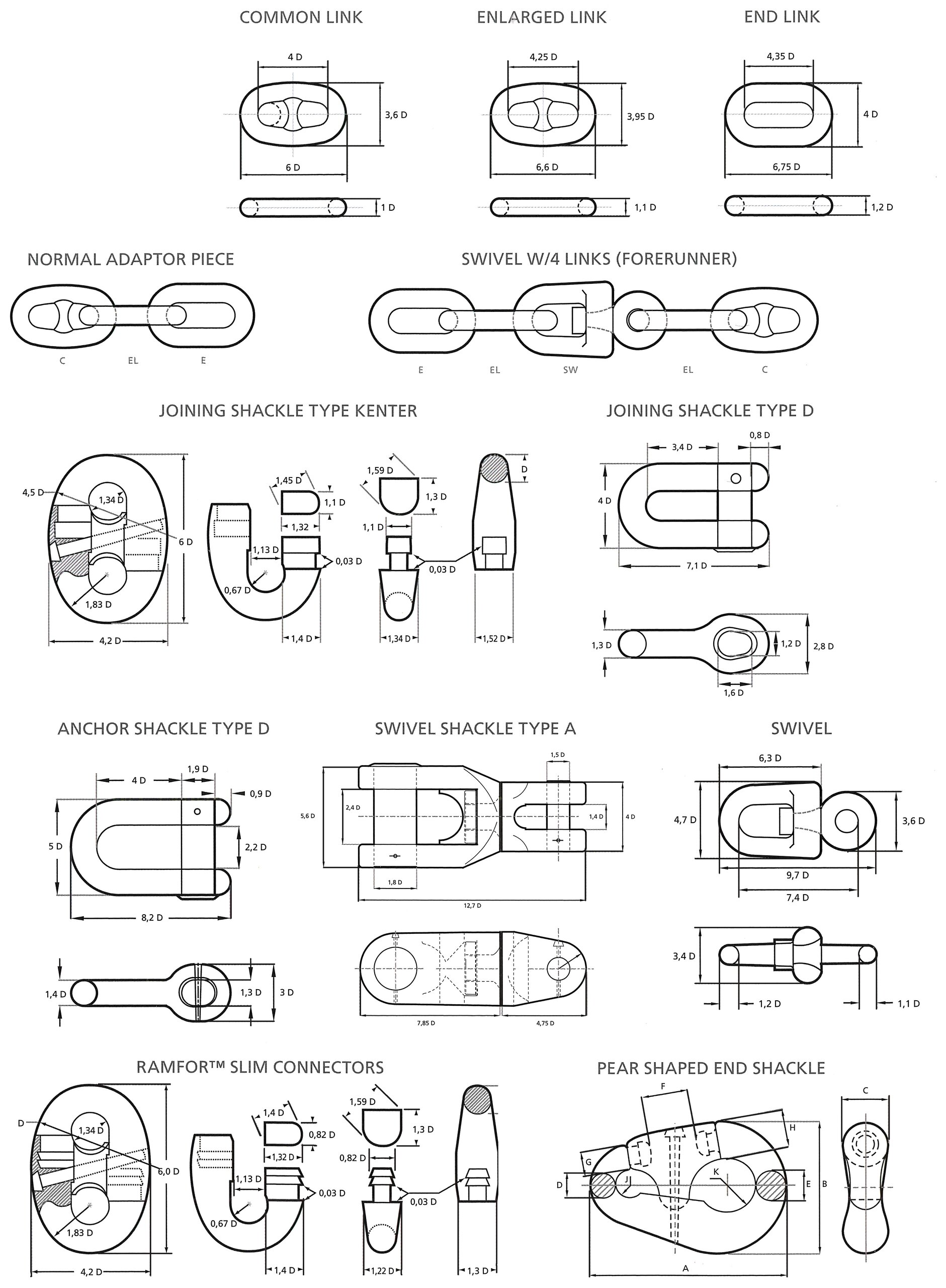

Sjækler og forfang.
Diameter (mm) Klasse 1 brudlast (kN) Klasse 2 brudlast (kN) Klasse 3 brudlast (kN) ORQ brudlast (kN) R3 brudlast (kN) R4 brudlast (kN) Antal kædeled pr. 27,5 m CAD
12,5 66 92 - - - - 549
14 82 116 - - - - 491
16 107 150 - - - - 429
17,5 127 179 - - - - 391
19 150 211 - 324 342 420 357
20,5 175 244 349 376 397 488 329
22 200 280 401 431 456 560 305
24 237 332 476 511 541 664 285
26 278 389 556 598 635 776 259
28 321 449 642 691 730 897 245
30 368 514 735 790 835 1,026 225
32 417 583 833 895 946 1,163 213
34 468 655 937 1,007 1,064 1,308 195
36 523 732 1,05 1,124 1,188 1,46 187
38 581 812 1,16 1,248 1,319 1,621 179
40 640 896 1,28 1,377 1,456 1,789 171
42 703 981 1,4 1,513 1,599 1,964 165
44 769 1,08 1,54 1,654 1,748 2,147 153
46 837 1,17 1,68 1,8 1,903 2,338 147
48 908 1,27 1,81 1,952 2,063 2,535 143
50 981 1,37 1,96 2,11 2,23 2,74 137
52 1,06 1,48 2,11 2,273 2,402 2,952 129
54 1,14 1,59 2,27 2,441 2,58 3,17 125
56 1,22 1,71 2,43 2,615 2,764 3,396 123
58 1,29 1,81 2,6 2,794 2,953 3,628 119
60 1,38 1,94 2,77 2,978 3,147 3,867 113
62 1,47 2,06 2,94 3,166 3,347 4,112 111
64 1,56 2,19 3,13 3,36 3,551 4,364 107
66 1,66 2,31 3,3 3,559 3,761 4,621 105
68 1,75 2,45 3,5 3,762 3,976 4,885 99
70 1,84 2,58 3,69 3,97 4,196 5,156 97
73 1,99 2,79 3,99 4,291 4,535 5,572 93
76 2,15 3,01 4,3 4,621 4,884 6,001 89
78 2,26 3,16 4,5 4,847 5,123 6,295 87
81 1,41 3,38 4,82 5,194 5,49 6,745 85
84 2,58 3,61 5,16 5,55 5,866 7,208 81
87 2,75 3,85 5,5 5,916 6,252 7,682 79
90 2,92 4,09 5,84 6,289 6,647 8,167 77
92 3,04 4,26 6,08 6,544 6,916 8,497 73
95 3,23 4,51 6,44 6,932 7,326 9,001 71
97 3,34 4,68 6,69 7,195 7,604 9,343 71
100 3,53 4,94 7,06 7,596 8,028 9,864 69
102 3,66 5,12 7,32 7,868 8,315 10,217 67
105 3,85 5,39 7,7 8,282 8,753 10,754 65
107 3,98 5,57 7,96 8,561 9,048 11,118 63
111 4,25 5,94 8,48 9,13 9,65 11,856 61
114 4,44 6,23 8,89 9,565 10,109 12,42 59
117 4,65 6,51 9,3 10,005 10,574 12,993 57
120 4,85 6,81 9,72 10,452 11,047 13,573 57
122 5 7 9,99 10,753 11,365 13,964 57
124 5,14 7,2 10,28 11,057 11,686 14,358 55
127 5,35 7,49 10,71 11,516 12,171 14,955 55
130 5,57 7,8 11,14 11,981 12,663 15,559 53
132 5,72 8 11,42 12,294 12,993 15,965 53
137 6,08 8,51 12,16 13,085 13,829 16,992 51
