Ringmøtrikker i denne kvalitet er beregnet til permanent forbindelse på udstyr som motorer, kontrolkabinetter, gearkasser, etc.

Værdierne angivet for ringmøtrikker anvendt med to-parts slings (f.eks. tabel linie 2) dækker kun hvis vinklen mellem sling-forgreningen og den vertikale sling ikke overstiger 45°. Større vinkler og enhver anden sidelast af ringmøtrikker skal undgåes.

  • Materiale: Stål C15E.
  • Mærkning: I henhold til standard, WLL, CE-mærkning
  • Overflade: Elgalvaniseret.
  • Standard: DIN 582
  • Bemærk: Kan alternativt leveres i varmgalvaniseret eller sort.
  • Advarsel: Løfteøjer skal skrues fast mod overfladen. Når der anvendes to løfteøjer, og deres indbyrdes stilling medfører de to øjer er på samme niveau. Større vinkel mellem slings end 90° tolereres ikke. Løfteøjer kan ikke samles mod en overflade, der adskiller sig essentialt fra en overflade vinkelret på retningen af løftet.
  • Sikkerhedsfaktor: 6:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

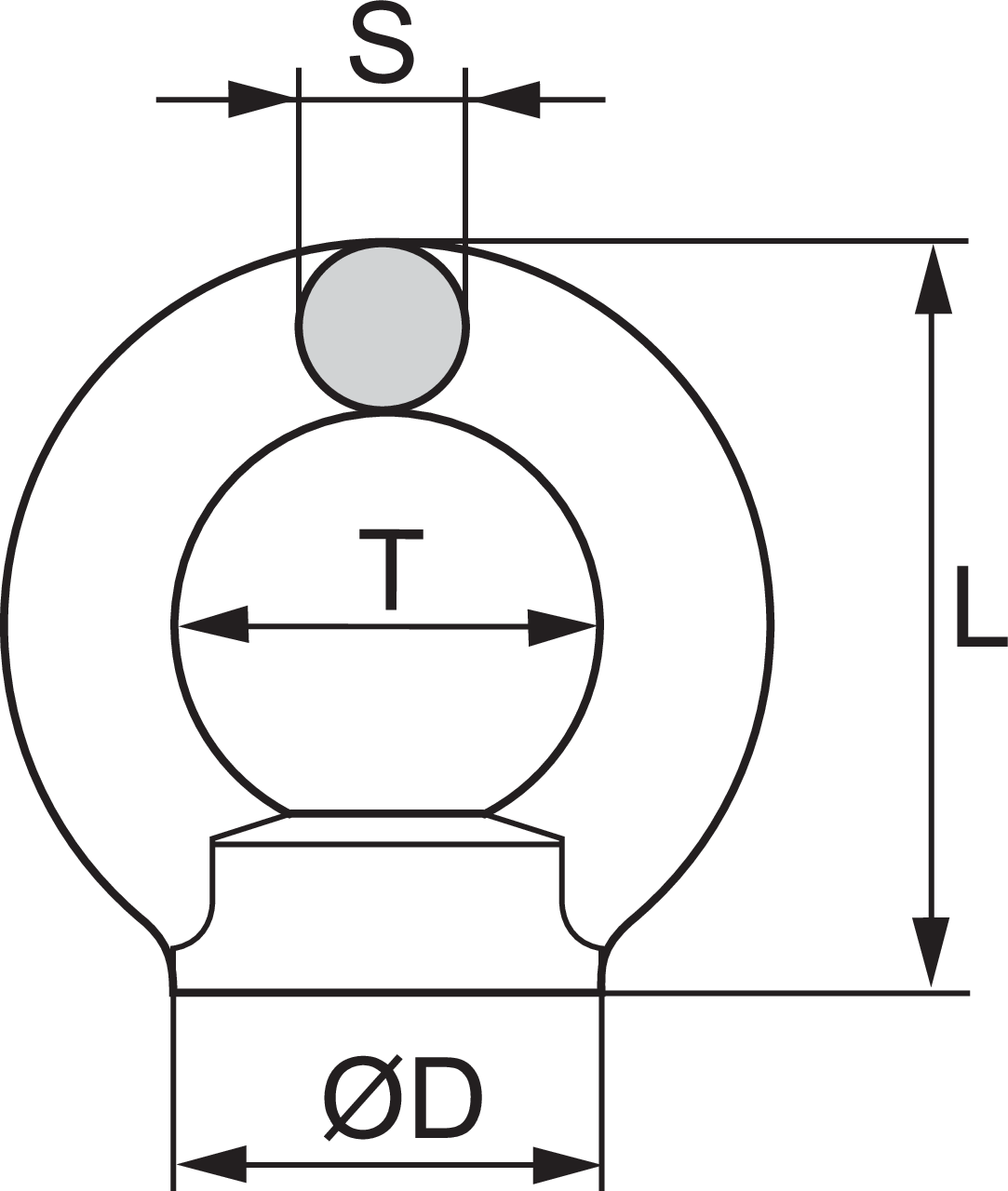

Art. nr. WLL
ton
Gevind D
mm
L
mm
S
mm
T
mm
Vægt
kg
CAD
11.40582C15E06 0,075 M6 20 36 8 20 0,48
11.40582C15E08 0,14 M8 20 36 8 20 0,05
11.40582C15E10 0,23 M10 25 45 10 25 0,09
11.40582C15E12 0,34 M12 30 53 12 30 0,16
11.40582C15E14 0,49 M14 35 62 14 35 0,24
11.40582C15E16 0,7 M16 35 62 14 35 0,24
11.40582C15E20 1,2 M20 40 71 16 40 0,36
11.40582C15E24 1,8 M24 50 90 20 50 0,72
11.40582C15E30 3,2 M30 65 109 24 60 1,3
11.40582C15E33 3,2 M33 75 128 28 70 2,08
11.40582C15E36 4,6 M36 75 128 28 70 2,1
Andre dimensioner og gevindtyper på forespørgsel.









Download CAD

Beskrivelse

Skab CAD
Download
  Belastningskapacitet tabel 1 Belastningskapacitet tabel 5
  WLL (ton)
M8 0.14 0.095
M10 0.23 0.17
M12 0.34 0.24
M16 0.7 0.5
M20 1.2 0.83
M24 1.8 1.27
M30 3.2 2.6
M36 4.6 3.7
M42 6.3 5
M48 8.6 6.1
