Løftehoved VW er designet til pewag Connex og svejset system.
Til samling af III- og IV-parts kæder med Connex links, og wireslings.
Til montering af svejste kædeslings med BW af pewag.

Arbejdstemperatur: -40ºC op til +380°C.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

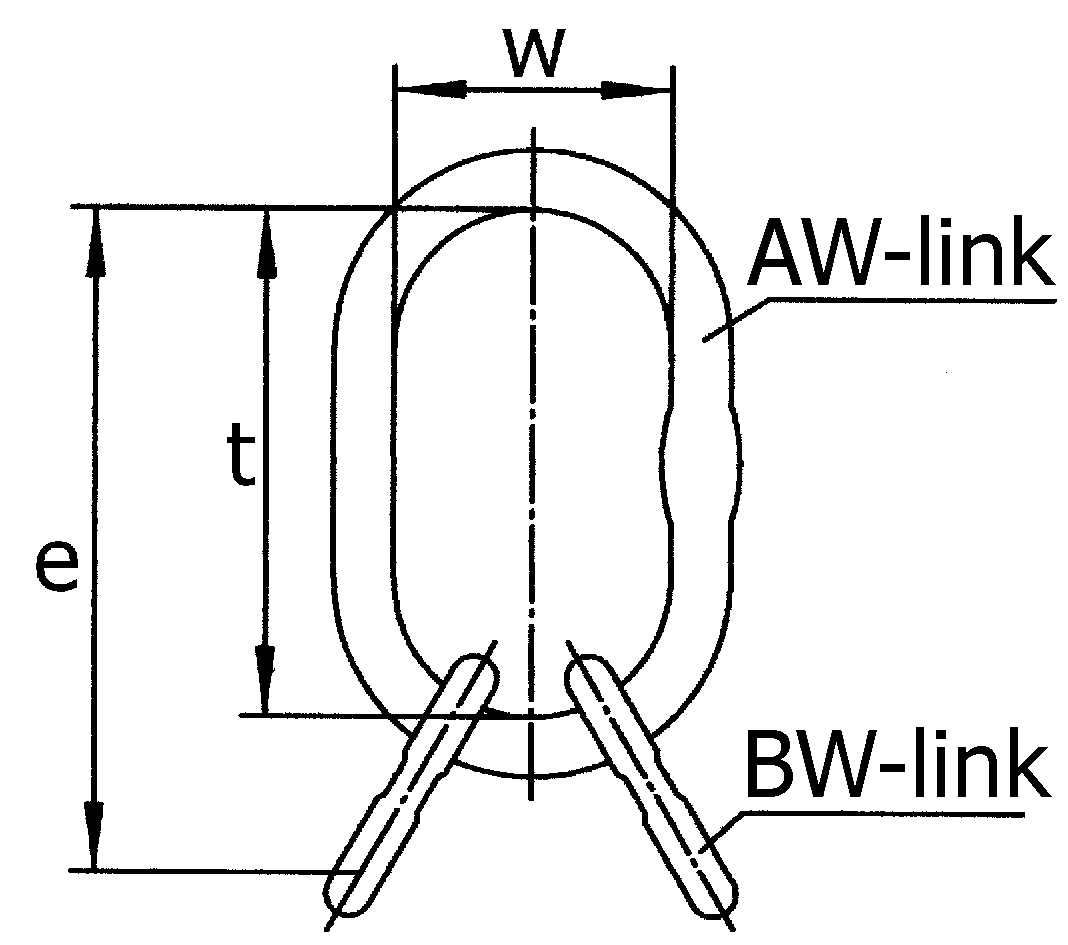

Art. nr. Type WLL
ton
Anvendes for krog DIN15401 nr. Består af e
mm
t
mm
w
mm
Vægt
kg
CAD
11.021726 VW 5 2,3 2,5 AW 13 + 2 BW 10 154 110 60 0,52
11.0246797 VW 6 4,2 5 AW 18 + 2 BW 13 189 135 75 1,3
11.0246798 VW 7/8 7,6 6 AW 22 + 2 BW 16 230 160 90 2,32
11.0246799 VW 10 9,6 8 AW 26 + 2 BW 20 265 180 100 3,82
11.0246800 VW 13 14 10 AW 32 + 2 BW 22 315 200 110 6,46
11.0246801 VW 16 21,2 16 AW 36 + 2 BW 26 400 260 140 10,06
11.0246802 VW 19/20 34,1 32 AW 50 + 2 BW 32 500 350 190 22,62
11.0246803 VW 22 40 32 AW 50 + 2 BW 36 520 350 190 24,54
11.0271787 VW 26 56 32 AW 56 + 2 BW 45 570 400 200 37,6
11.0254793 VW 32 85 50 AW 72 + 2 BW 50 660 460 250 66,6
* Tildelingen gælder ikke for ophængssystemer med en belastningsfordeler.
