Generelt: Ekstra stort løftehoved til fremstilling af II-III- og IV-parts kædesling for alle kædedimensioner.

  • Materiale: Stållegering, klasse 12.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner pro eller 12, H16, CE, batch kode og type.
  • Arbejdstemperatur: -60ºC op til +300ºC.
  • Overflade: Lyseblå pulverlakeret.
  • Standard: EN 1677-4
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 12

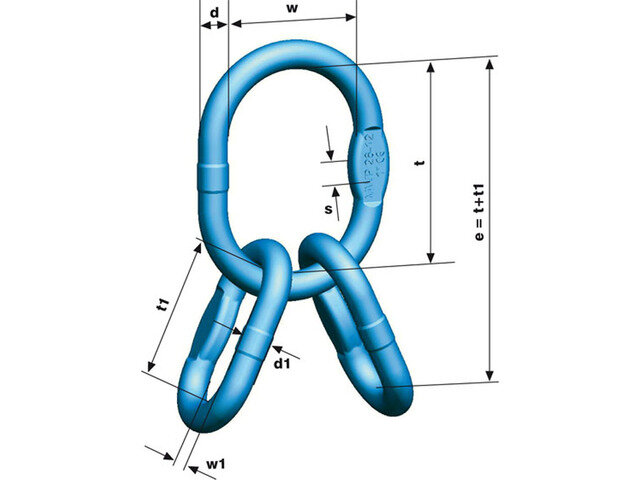

Art. nr. Type WLL
ton
Enkelt krog DIN 15401 Dobbelt krog DIN 15402 Nr. d
mm
d1
mm
e
mm
s
mm
t
mm
t1
mm
w
mm
w1
mm
Vægt
kg
CAD
11.0387994 VMWP 2- 7/8 4,25 6 8 19 13 214 14 160 54 95 25 1,47
11.0387996 VMWP 2-10/4-7/8 8,8 10 12 27 17 260 20 190 70 110 34 3,45
11.0387998 VMWP 2-13/4-10 12,3 12 16 33 20 315 26 230 85 130 40 6,28
11.0387992 VMWP 4-13 21,2 20 25 38 27 415 29 275 140 150 65 11,5
11.0332132 VMWP 4-16 26,5 20 25 38 33 425 29 275 150 150 70 13,8
