For at transportere et betonelement anvendes den relevante ringkobling for hver belastningsgruppe og ringkoblingen passer i recessen i betonen. Ringkoblingen anvendes til løft og transport af transportankersystem TPA (transportanker TPA-S, TPA-Z, TPA-SA, TPA-SE sandwich panelanker TPA-ST, pladeanker TPA-P eller fladfodsanker TPA-F. Ringkoblingen kan belastes i alle retninger. Ringkoblingen består af en bøjle og et koblingshoved. Koblingens hoved inkorporerer med en låsebolt, der fæstnes til ankeret.
Standard: CEN 15728 / BV-BS 6205.

  • Materiale: Specialstål.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 200°C.
  • Overflade: El- galvaniseret gul.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

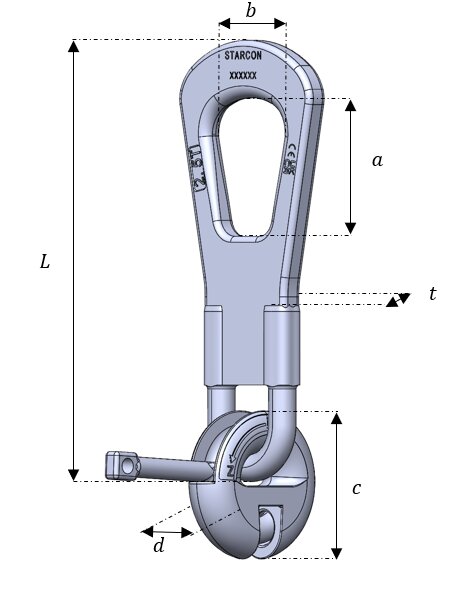

Art. nr. WLL
ton
L
mm
G
mm
C
mm
B
mm
CAD
99.1560009012N 1,25
99.1560009025N* 2,5 264 12 59 70
99.1560009050N* 5 333 17 66 85
99.1560009100N* 10 425 25 84,5 110
11.44TPA-R1-26.0* 26 530 40 88 169
