POWERTEX skubløbekat type PPT-S2 er kompakt, med lav indbygningshøjde og i høj kvalitet. Løbekatten er let at montere på horisontale bjælkeprofiler og skinner.

Løbekattene kan anvendes til I-bjælker med plane flanger (såsom IPE, HEA eller HEB typer) eller bjælker med skrå flanger (såsom INP-bjælker).

Løbekatten kan let positioneres langs bjælken ved at skubbe eller trække løbekatten, takket være højkvalitets stålhjul med lejer.

Funktioner:

  • Sikker - alle POWERTEX løbekatte er prøvebelastet med 1,5 x WLL
  • Mekanisk stop integreret i designet, sikrer at løbekatten bliver på bjælken i tilfælde af uheld
  • Udstyret med ophængsplade med øje til taljens øverste krog eller til direkte ophæng
  • Forbindelsespladen kan drejes 90 grader for direkte forbindelse til POWERTEX S2-taljer uden behov for mellemliggende krog/øje
  • Gummibuffere for stødabsorbering ved kontakt med skinnens ende
  • Udstyret med RFID for hurtig registrering og vedligeholdelse
  • Forsynet med QR-kode for ubegrænset online adgang til brugervejledninger
  • Det 3-delte design gør installationen hurtig og ergonomisk
  • Akslen låses let ved hjælp af låsepladen (Ingen grund til at bruge store møtrikker eller split)
  • Hjulaksler er robotsvejset for svejsesømme i høj kvalitet
  • Store stålhjul udstyret med dobbeltsidede lukkede lejer, som ikke behøver vedligeholdelse
  • Pulverlakerede sideplader giver flot og holdbar finish
  • Passer til de fleste typer bjælkeprofiler og de fleste fabrikater af manuelle og elektriske taljer
  • Længere aksler til bredere bjælker kan leveres fra lager i EU
  • Kan omdannes til Blackline version BT ved at påklæbe den medfølgende grå etiket over det skinnende navneskilt.

Blackline BT-produkter er velegnede til brug i teatre og underholdningsindustrien.

  • Mærkning: I henhold til standard, CE, WLL, bjælkebredde, individuel serie nummer.
  • Arbejdstemperatur: -10°C op til +50°C.
  • Overflade: Mat sort pulverlakeret.
  • Standard: EN 13157
  • Sikkerhedsfaktor: 4:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

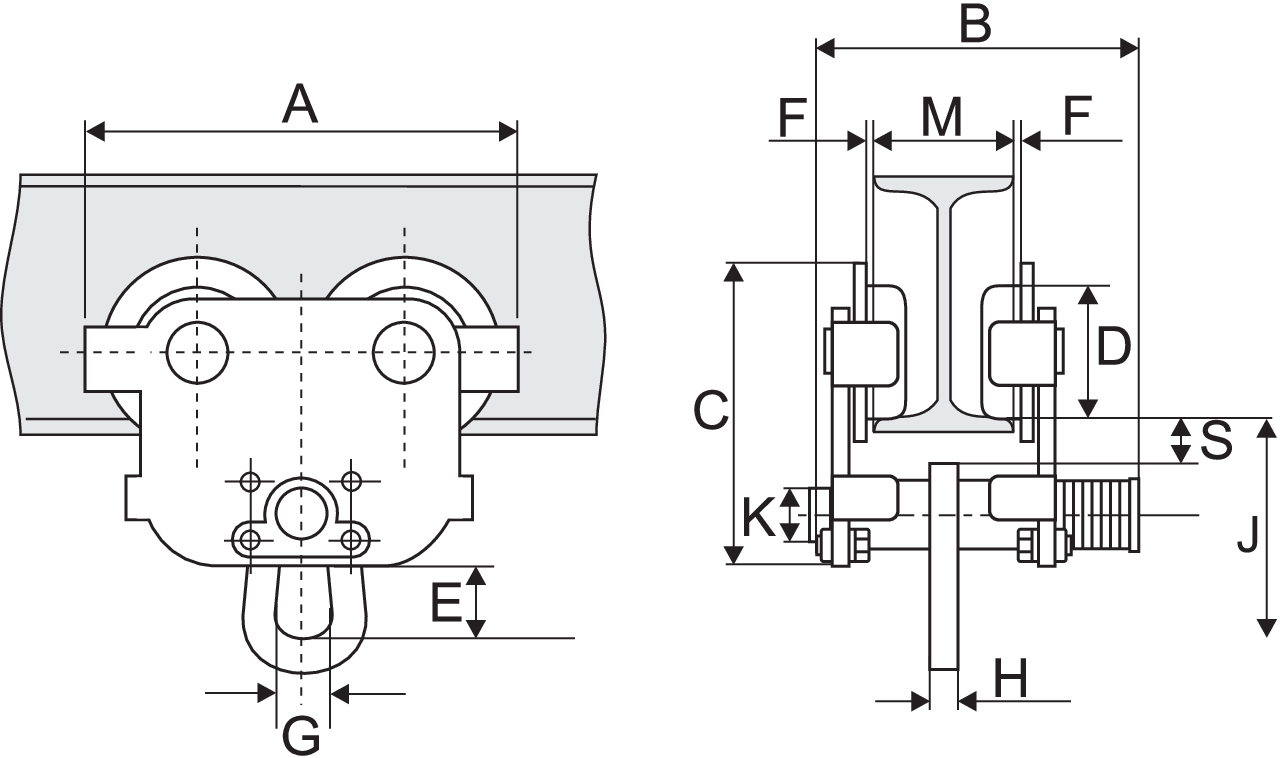

Art. nr. WLL
ton
Model Flange width M
mm
Minimum radius
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S
mm
Vægt
kg
CAD
16.05PPTS20025 0,25 PPT-S2 50-152 800 188 208 137 50 29 1 – 1,5 28 6 104 20 27 4,6
16.05PPTS2005 0,5 PPT-S2 50-135 800 205 198 150 55 30 1,5 – 2 28 8 111 28 27 6,8
16.05PPTS2005B 0,5 PPT-S2 130-215 800 242 211 174 68 30 1,5 – 2 32 10 118 32 28 6,8
16.05PPTS2005C 0,5 PPT-S2 215-300 800 270 238 194 80 49 1,5 – 2 40 12 147 36 27 6,8
16.05PPTS2010 1 PPT-S2 55-140 1.000 325 246 234 100 60 2-3 49 14 177 44 29 11,2
16.05PPTS2010B 1 PPT-S2 140-215 1.000 370 280 234 110 79 2-3 59 16 219 55 29 11,2
16.05PPTS2010C 1 PPT-S2 215-300 1.000 205 278 267 55 30 1,5 – 2 28 8 111 28 27 11,2
16.05PPTS2020 2 PPT-S2 65-155 1.100 205 363 150 55 30 1,5 – 2 28 8 111 28 27 16,9
16.05PPTS2020B 2 PPT-S2 150-230 1.100 242 286 150 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2020C 2 PPT-S2 230-300 1.100 242 371 174 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2030 3 PPT-S2 90-160 1.300 270 313 174 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030B 3 PPT-S2 160-230 1.300 270 383 194 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030C 3 PPT-S2 230-300 1.300 325 316 194 100 60 2 – 3 49 14 177 44 29 28,6
16.05PPTS2050 5 PPT-S2 90-180 1.500 325 386 234 100 60 2 – 3 49 14 177 44 29 44,8
16.05PPTS2050B 5 PPT-S2 180-230 1.500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8
16.05PPTS2050C 5 PPT-S2 230-300 1.500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8
