Starcon

Generelt: Starcon transportanker med tværhul med indvendig gevind til transport og befæstigelse af betonelementer. Transportankeret med tværhul anvendes sammem med armeringsjern, som bukkes og monteres i det nederste tværhul. Transportanker med tværhul er en god måde at løfte og fastgøre vægelementer eller tunnel-elementer på. Transportanker med tværhul fås også med metrisk gevind.
Standard: CEN15728 / BV-BS 6205.

  • Materiale: Stål S355.
  • Mærkning: Lastgruppe+Starcon, batch code, CE.
  • Arbejdstemperatur: 100°C.
  • Overflade: El-galvaniseret gul.
  • Sikkerhedsfaktor: Minimum 3:1.

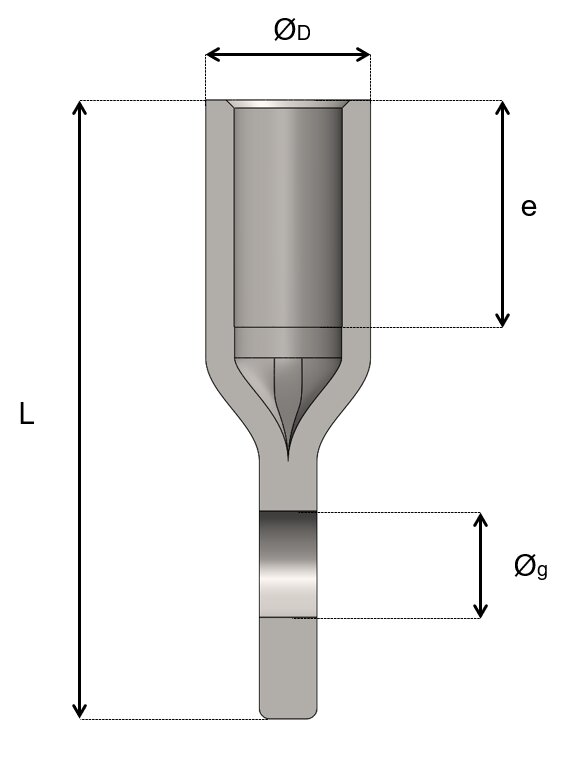

Art. Nr. Dimensions (mm) L (mm) Ø D (mm) e (mm) ø g mm CAD
99.16NK3012EG M12 X 60 MM WITH CROSS HOLE 60 16 24 10
99.16NK3016EG M16 X 79 MM WITH CROSS HOLE 79 21 31 13
99.16NK3020EG M20 X 99 MM WITH CROSS HOLE 99 27 37 15
99.16NK3024EG M24 X 115 MM WITH CROSS HOLE 115 31 40 18
99.16NK3030156EG M30 X 156 MM WITH CROSS HOLE 156 39,5 56 20
99.16NK3030EG M30 X 135 MM WITH CROSS HOLE 135 39,5 45 20

Download CAD

Beskrivelse

Skab CAD
Download

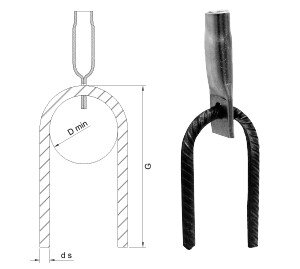

Mål - armering mm


ds
G
D
8
300
60
10
350
70
12
400
80
14
450
100
16
600
130
16
600
130
