Crosby

Generelt: Kilewirelåsen giver, sammen med de fleste Wirer, en vedvarende styrke på 80% af wirens minimum brudstyrke. Wireenden er sikret med en wireklemme mod kilen, dette forhindrer at kilen løsner sig eller bliver slået ud.
Indeholder Crosby patenterede QUIC-CHECK™ "Go" og "No-Go" funktion støbt ind i kilen.
Benytter standard Crosby Red-U-Bolt wire klip.

  • Materiale: Støbt stål.
  • Mærkning: ID kode og producentens symbol.
  • Overflade: Malet.
  • Standard: EN 13411-6
  • Sikkerhedsfaktor: 5:1.

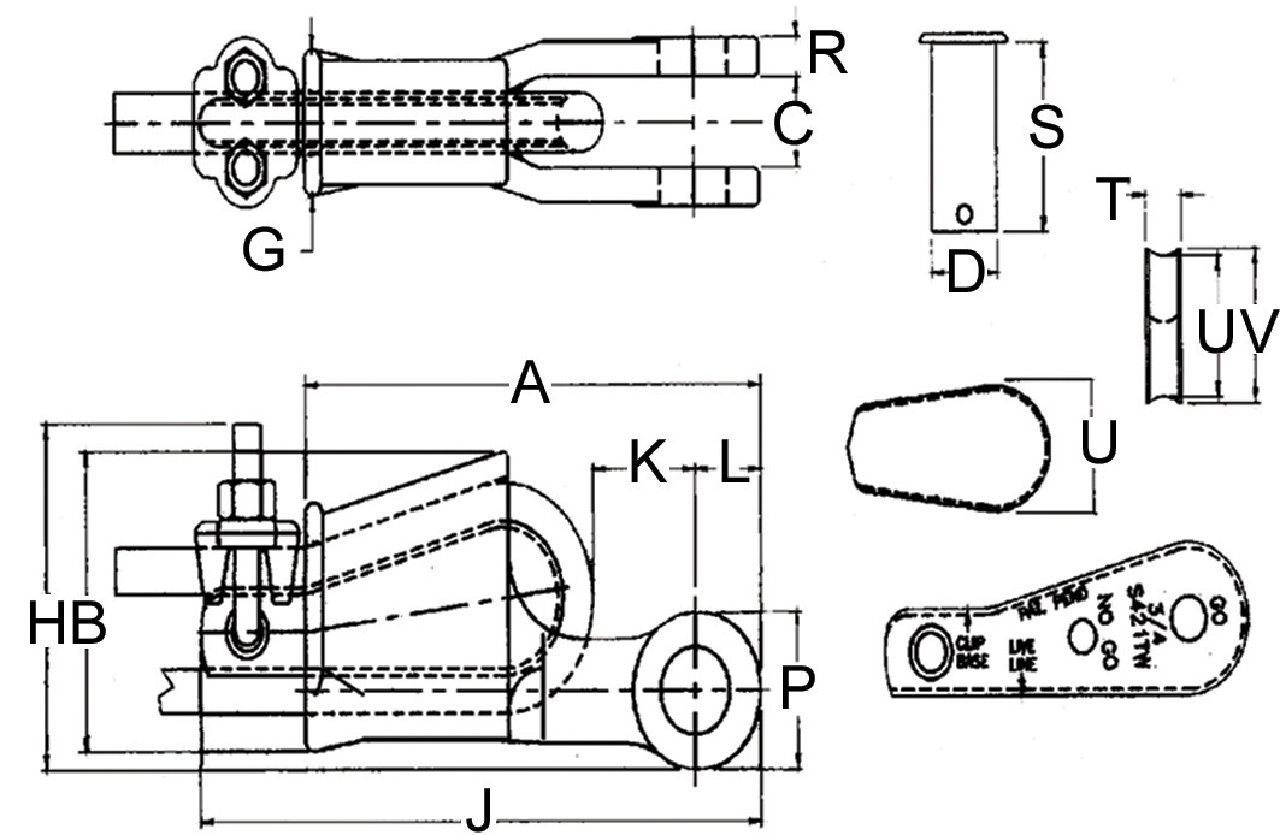

Art. Nr. Wire Ø (mm) A (mm) B (mm) C (mm) D (mm) G (mm) H (mm) J* (mm) K* (mm) L (mm) P (mm) R (mm) S (mm) T (mm) U (mm) V (mm) CAD
10.201035000 9-10 145 69,1 20,6 20,6 35,1 77,7 198 47,8 22,4 39,6 11,2 54,1 11,2 31,8 35,1
10.201035009 11-13 175 88,1 25,4 25,4 41,1 95,5 226 32,0 26,9 49,3 12,7 65,0 13,5 44,5 47,8
10.201035018 14-16 210 109 31,8 30,2 53,8 114 273 50,5 31,0 57,2 14,2 82,6 17,5 51,0 55,5
10.201035027 18-19 251 130 38,1 35,1 62,0 134 314 61,2 35,6 66,8 16,8 92,2 19,8 59,5 65,0
10.201035036 20-22 286 149 44,5 41,4 68,5 156 365 63,0 42,4 79,5 19,1 109 22,4 68,5 74,5
10.201035045 24-26 325 161 51,0 51,0 74,7 177 414 77,2 51,0 95,5 22,4 119 26,2 73,0 83,5
10.201035054 28 365 176 57,0 57,0 84,0 194 466 65,0 57,0 108 25,4 138 27,9 82,6 90,5
10.201035063 30-32 415 222 66,5 63,5 90,5 239 520 74,7 59,5 114 26,9 156 30,2 117 125

* Nominel BEMÆRK: For mellemliggende wirestørrelser, anvend næste større størrelse wirelås.
S-423T Super TERMINATORTM kile er kun beregnet til at blive samlet med Crosby S-421T TERMINATORTM stikdåselegeme.
VIGTIGT: S-423TW for størrelserne 14 mm til 28 mm passer til den respektive størrelse standard Crosby S-421T kurv. 30-32 mm S-423TW passer kun til Crosby S-421T 30-32 mm kurven markeret med "TERMINATORTM"
