Anvendelse: For elevatorer.

Standard: DIN 15315.

  • Overflade: Galvaniseret.
  • Bemærk: Kilewirelåse iht. DIN 15315 er ikke egnet for wirer over end 1770 N/mm²

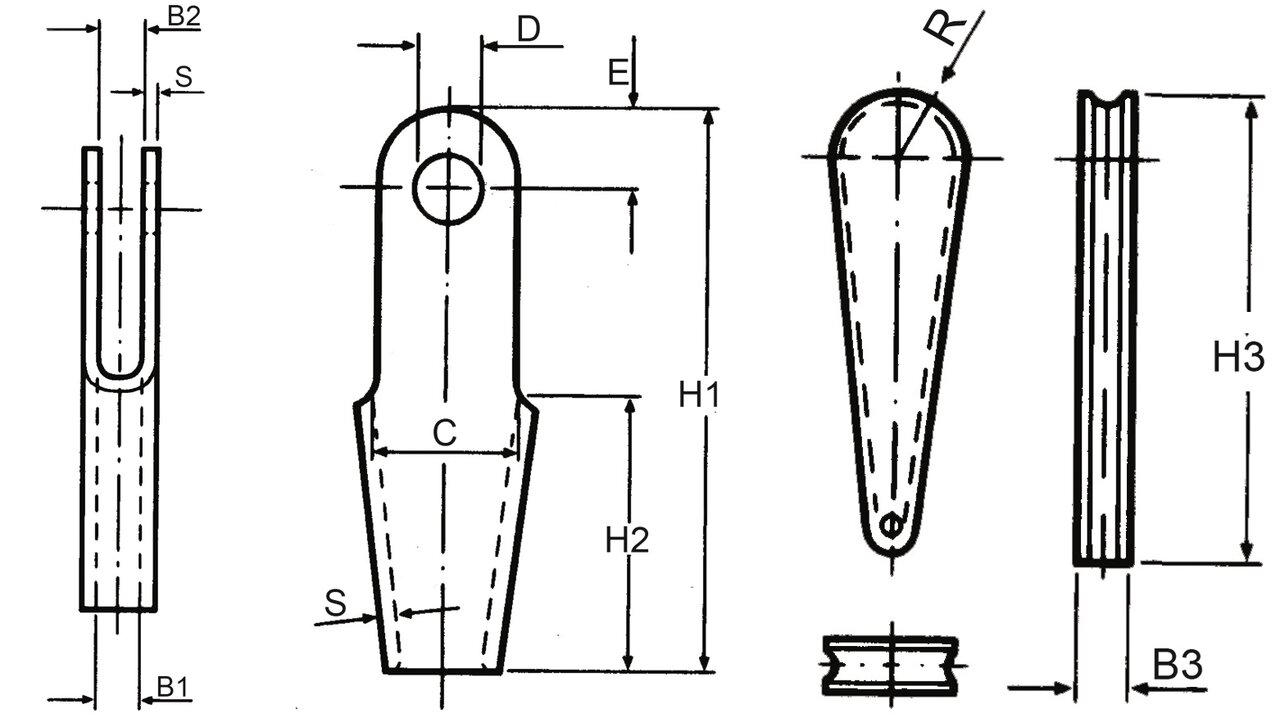

Art. Nr. Str. Wire Ø (mm) b1 (mm) B2 (mm) B3 (mm) C (mm) D (mm) E (mm) H1 (mm) H2 (mm) H3 (mm) R
mm
S
mm
Vægt
kg
CAD
10.214830 8 6-8 12 14 11 37 12 20 150 75 92 12,5 4 0,57
10.214831 11 9-11 15 17 14 48 16 26 190 95 117 16 6 1,05
10.214832 14 12-14 20 22 18 58 18 32 230 115 141 19 8 1,89
10.214833 17 15-17 23 25 21 70 22 36 260 130 162 23 10 3,26
10.214834 20 18-20 26 27 24 82 25 40 300 150 186 26 12 5,25
