Tønsberg fortøjningsled - galvaniseret stålfortøjningsled i kompakt design typisk anvendt til forbindelse mellem stålwire og tovende.
Fås i 3 størrelser: 90 t, 120 t og 180 t. 300 t kan fås på forespørgsel.
Art. Nr. Brudstyrke
ton

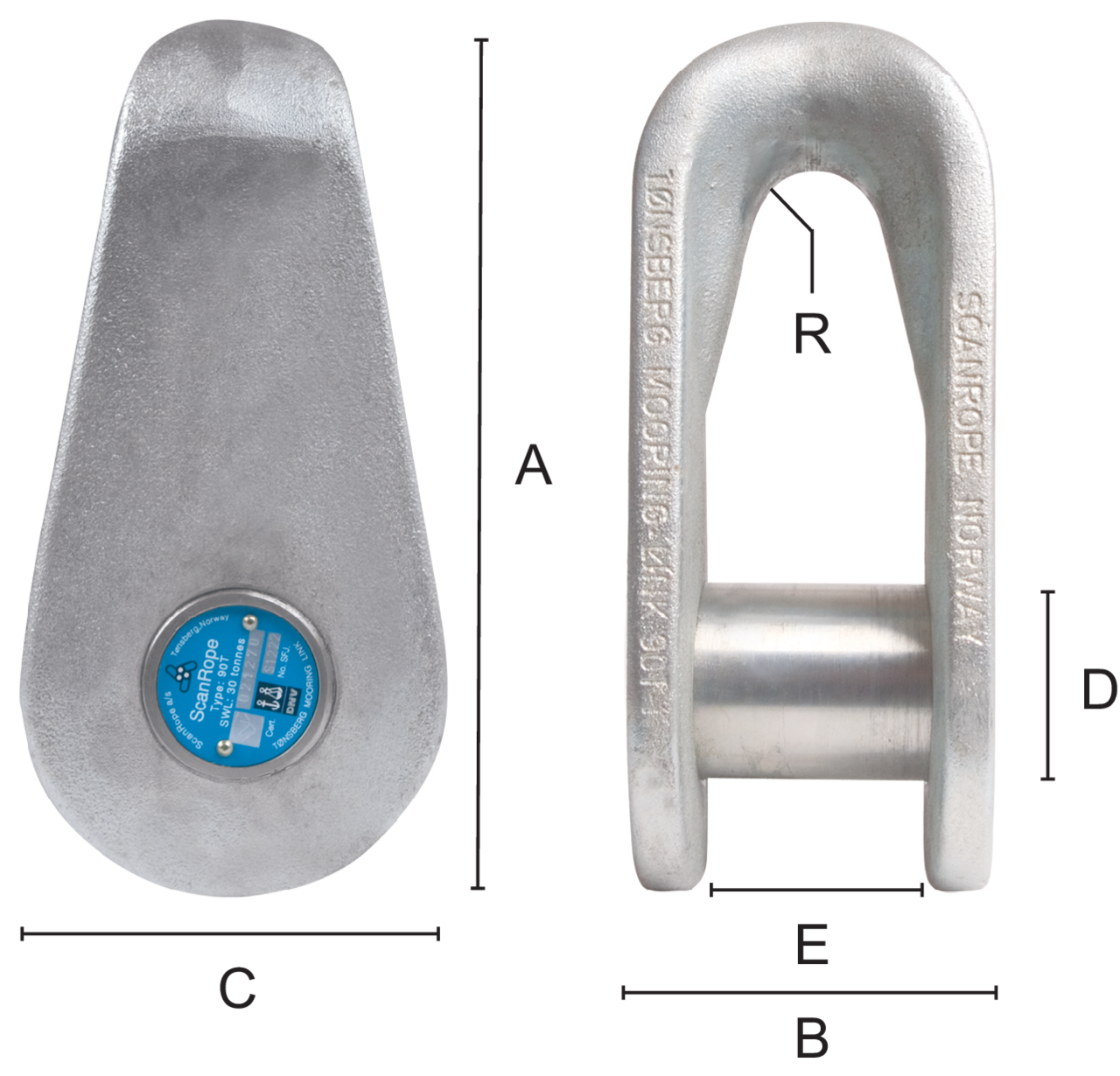

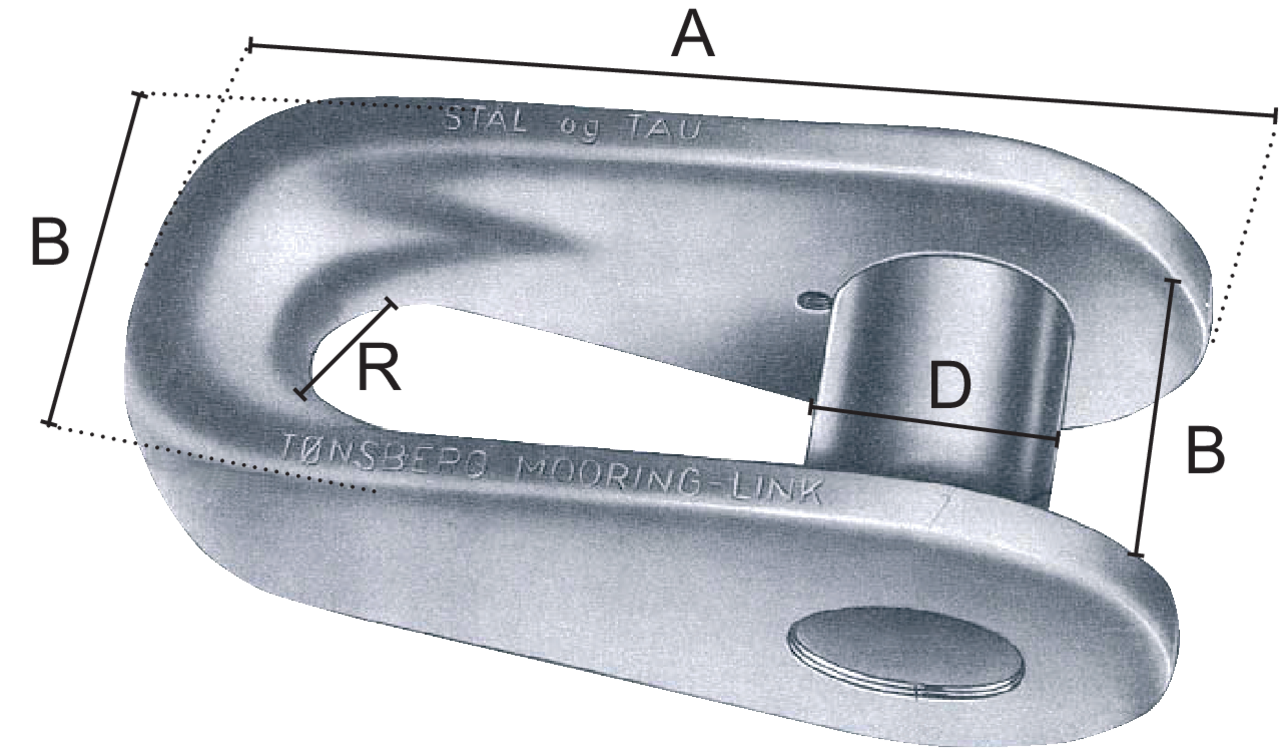

Hale (mm) Prøvelast (tons) Model A (mm) B (mm) C (mm) D (mm) E (mm) R (mm) Vægt
kg
CAD
12.ZZ29950090T 90 56-68 55 285 115 136 65 75 22 11,2
12.ZZ29950120T 120 72-80 70 324 142 150 75 90 28 16,9

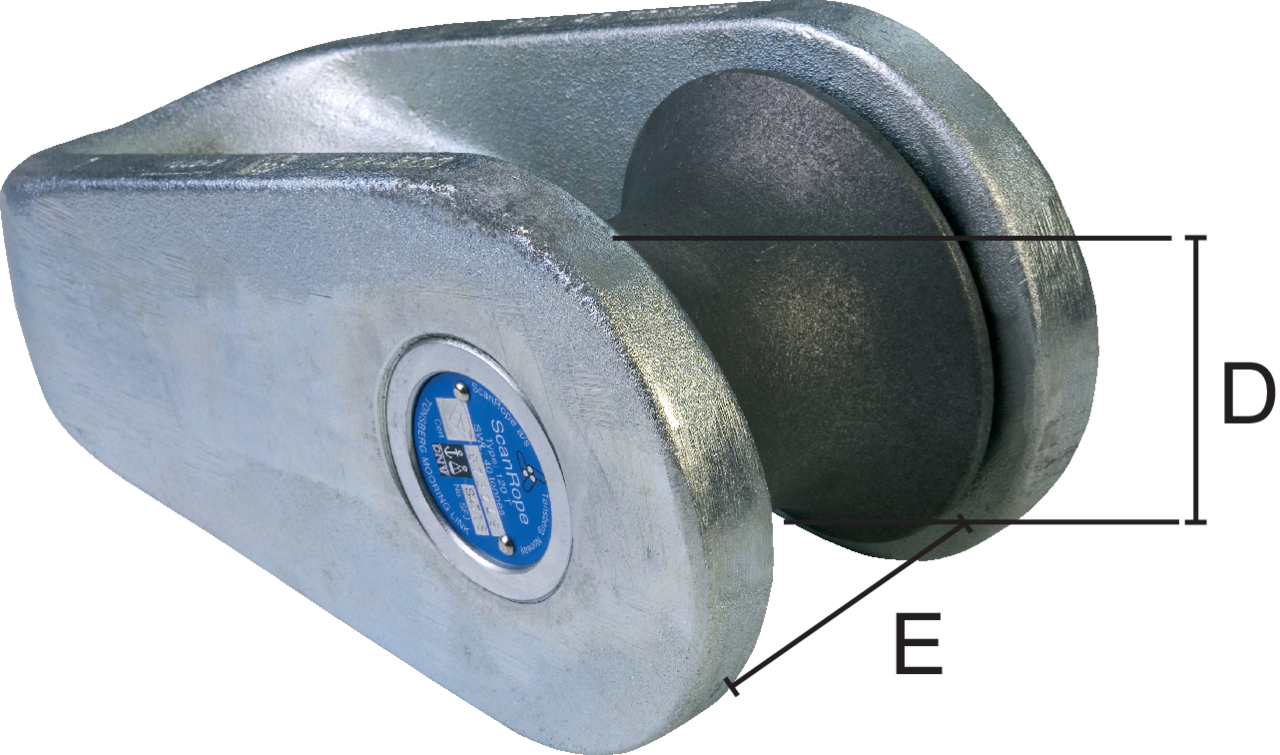

12.ZZ29950120TR 120 With roller 82 90
12.ZZ29950180T 180 88-112 95 350 184 160 85 120 30 25
12.ZZ29950180TR 180 With roller 97 120
12.ZZ29950300T 300 447 216 190 110 146 26 52
