Theipa

Løftehoved til tre-eller fire-parts kædesling EN 818-4.

  • Overflade: Rød malet.
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

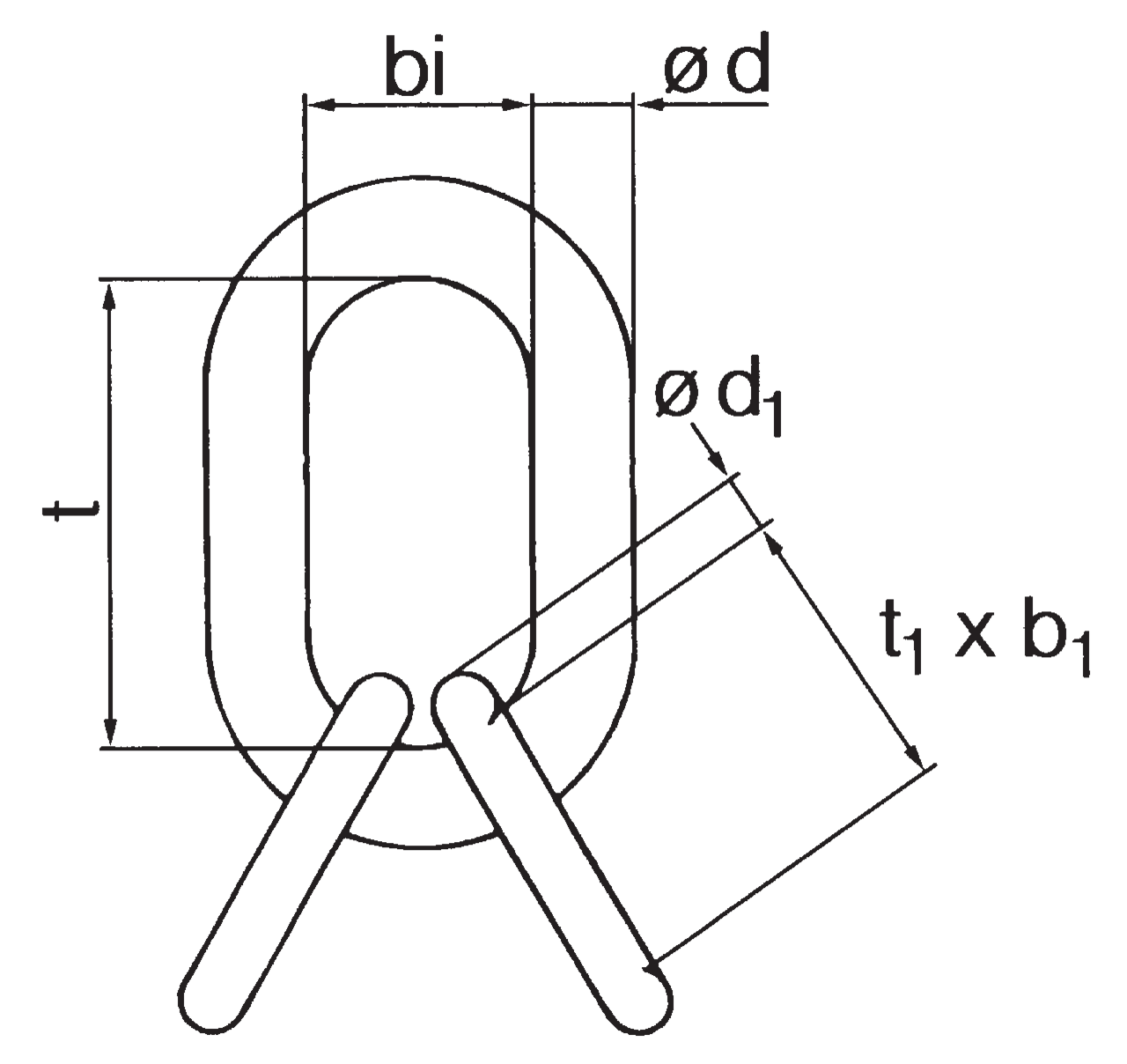

Art. nr. Type WLL
ton
WLL 45°- 60°
tons
Til kæde, klasse 1 D (Ø d mm t / t1
mm
b / b1
mm
Vægt
kg
CAD
11.010320306000 TA 3/4 6 2,36 1,7 18 / 13 135 / 54 75 / 25 1,34
11.010320308000 TA 3/4 8 4,25 3 22 / 16 160 / 70 90 / 34 2,37
11.010320310000 TA 3/4 10 6,7 4,75 26 / 18 180 / 85 100 / 40 3,64
11.010320313000 TA 3/4 13 11,2 8 32 / 22 200 / 115 110 / 50 6,24
11.010320316000 TA 3/4 16 17 11,8 36 / 26 260 / 140 140 / 65 10
11.010320318000 TA 3/4 18 21,2 15 45 / 32 340 / 150 180 / 70 18,95
11.010320320000 TA 3/4 20 26,5 19 50 / 32 350 / 150 190 / 70 23,4
11.010320322000 TA 3/4 22 31,5 22,4 50 / 36 350 / 170 190 / 75 25,9
11.010320326000 TA 3/4 26 45 31,5 56 / 40 400 / 170 200 / 80 34,25
11.010320328000 TA 3/4 28 50 37,5 63 / 45 430 / 180 220 / 90 45,45
11.010320332000 TA 3/4 32 67 47,5 71 / 50 460 / 200 250 / 100 68
11.010320336000 TA 3/4 36 85 60 80 / 63 500 / 250 270 / 125 99
11.010320340000 TA 3/4 40 106 75 90 / 63 560 / 250 300 / 125 126,3
11.010320345000 TA 3/4 45 132 95 100 / 70 610 / 280 330 / 140 173,2

Download CAD
