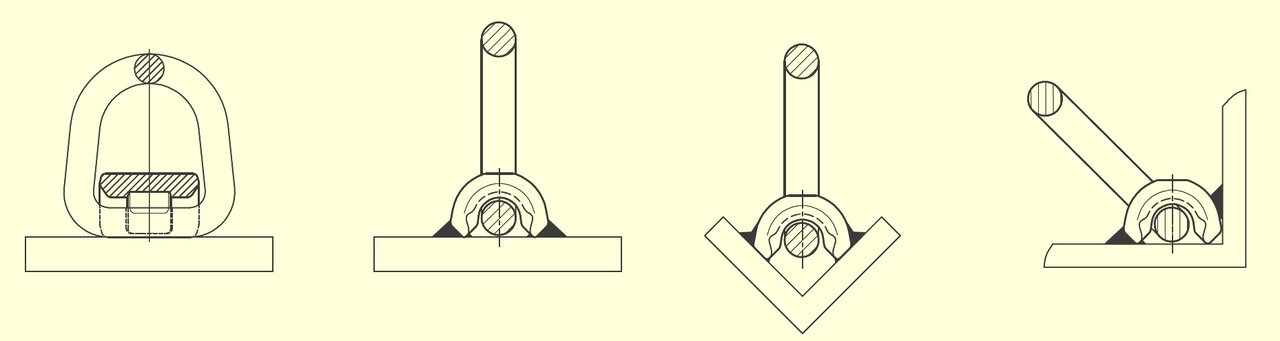

Løftebeslaget kan belastes i alle retninger og det er 180° vipbart/bevægelig. En beskyttet fjeder holder lastringen i den ønskede position. Delene er forbundet på en sådan måde, at de forbliver i samme position. Fjederen reducerer også støj forårsaget af vibrationer.
Last normerede dele er 100% magnaflux revnetestet.

Test:

  • Prøvebelastet med 2,5 x WLL
  • Udmattelsesklassificeret til 1,5 x WLL
  • Materiale: Smedet legeret stål, sejhærdet.
  • Mærkning: I henhold til standard, CE, Mærket med WLL, størrelse, stålkvalitet, producent ID og sporbarhed.
  • Arbejdstemperatur: -40° til +200°C (uden reduktion i WLL).
  • Overflade: Gul pulverlakeret.
  • Standard: EN 1677-1
Løftebeslag svejsbar 8-057
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

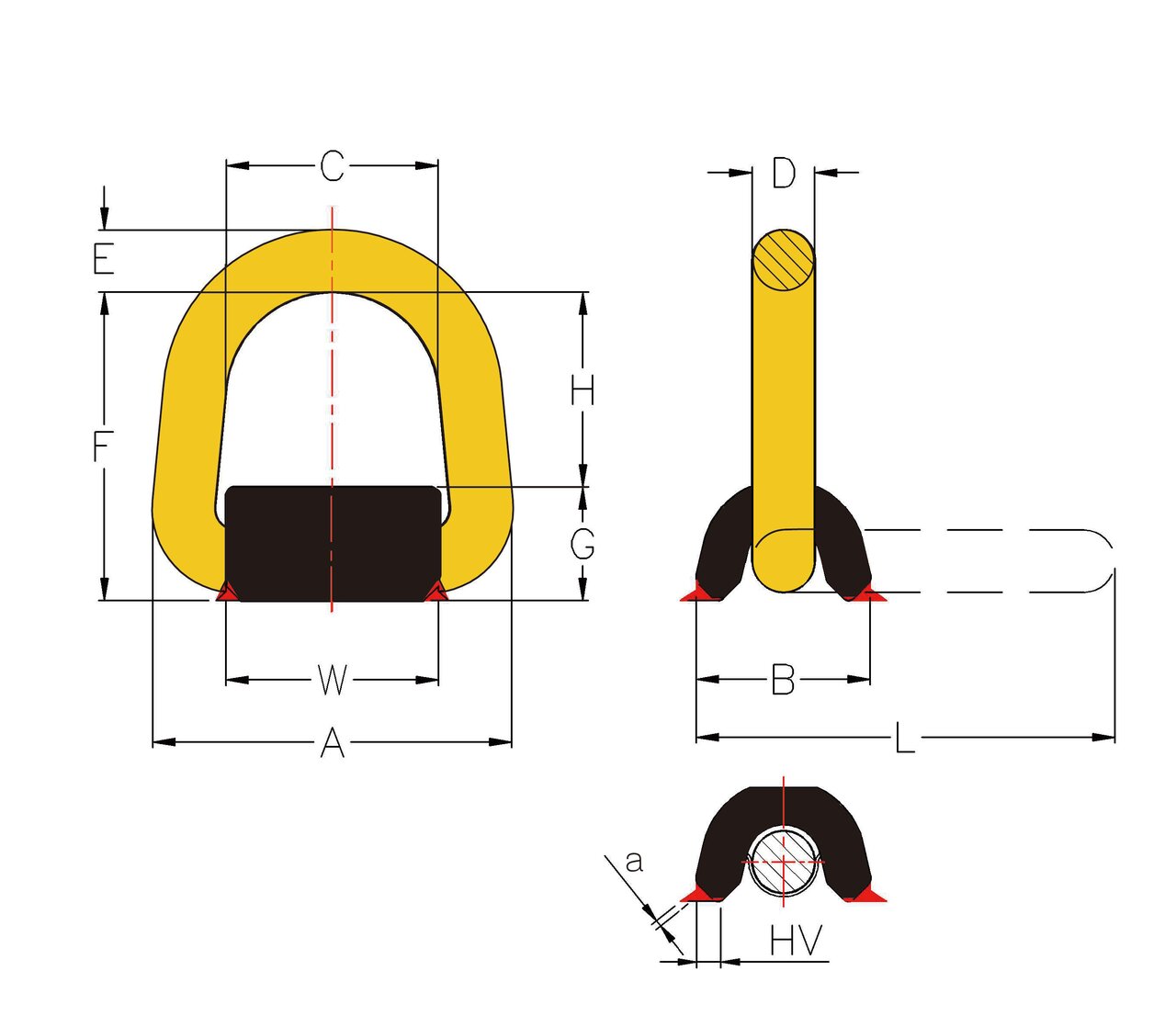

Art. nr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
W
mm
HV
mm
a
mm
Vægt
kg
CAD
11.428-057-1T 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
11.428-057-3T 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
11.428-057-5T 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
11.428-057-8T 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
11.428-057-10T 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8

Download CAD

Beskrivelse

Skab CAD
Download
Løftemetode Løftemetode 1 Løftemetode 2 Løftemetode 3 Løftemetode 4 Løftemetode 5 Løftemetode 6 Løftemetode 7 Løftemetode 8
Antal parter 1 2 1 2 2 2 2 3-4 3-4 3-4
Hældningsvinkel 90° 90° 0-45° 45-60° Asymm. 0-45° 45-60° Asymm.
8-057-1T 1 2 1 2 1,4 1 1 2,1 1,5 1
8-057-3T 3 6 3 6 4,2 3 3 6,3 4,5 3
8-057-5T 5 10 5 10 7 5 5 10,5 7,5 5
8-057-8T 8 16 8 16 11,2 8 8 16,8 12 8
8-057-10T 10 20 10 20 14 10 10 21 15 10
