Sikkerhedskrog med svirvel og kugleleje. Selvlåsende under belastning.
Skal aflastes før den kan åbnes. Kan rotere med fuld last.
Mindst 25% større WLL end traditionelle klasse 8 produkter.
Test: Prøvebelastet med 2,5 x WLL for certificering af hver produceret batch.
Udmattelsesklassificeret til 20.000 cyklusser ved 1,5 x WLL.
Magnaflux revnetest er udført 100% på hver batch.
Fremstillet i henhold til EN 1677-3 og ASME B30.26.

  • Materiale: Sejhærdet, legeret stål.
  • Mærkning: I henhold til standard, Størrelse, stålkvalitet, producent ID, sporbarhed
  • Arbejdstemperatur: -40ºC op til +200°C (uden reduktion i WLL).
  • Overflade: Blå pulverlakeret.
  • Standard: EN 1677-3
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Sikkerhedskrog m/svirvel X-027N

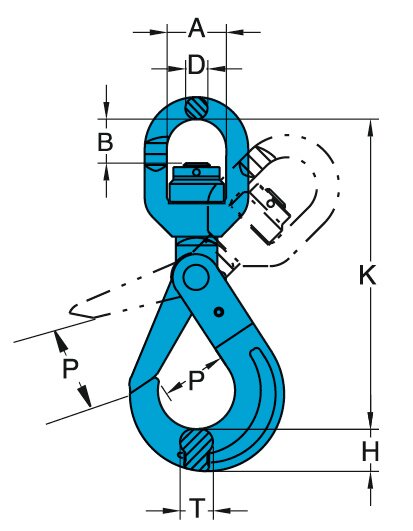

Sikkerhedskrog m/svirvel X-027N tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Til kæde, klasse 10 Ø
mm
A
mm
B
mm
D
mm
H
mm
K
mm
P
mm
T
mm
Vægt
kg
CAD
11.16X-027N-06 1,4 6 32 22 12 19 149 28 15 0,7
11.16X-027N-07 2,5 7,8 36 29 13 24 186 34 20 1,2
11.16X-027N-10 4 10 41 34 16 30 218 44 26 2
11.16X-027N-13 6,7 13 46 43 21 39 276 51 30 4,1
11.16X-027N-16 10 16 61 50 23 49 329 60 36 7,2
11.16X-027N-20 16 20 74 82 25 65 387 70 53 13
11.16X-027N-22 19 22 97 95 33 63 457 80 49 20
11.16X-027N-26 26,5 26 123 115 42 69 535 99 56 33

Download CAD
