Løftehoved VSAW er designet til samling af svejste kædesling med pewags overgangsled BW. Til samling af kædeslings med Connex CW
For kroge iht. DIN 15401 op til Nr. 50 resp. nr. 100 – se tabel.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

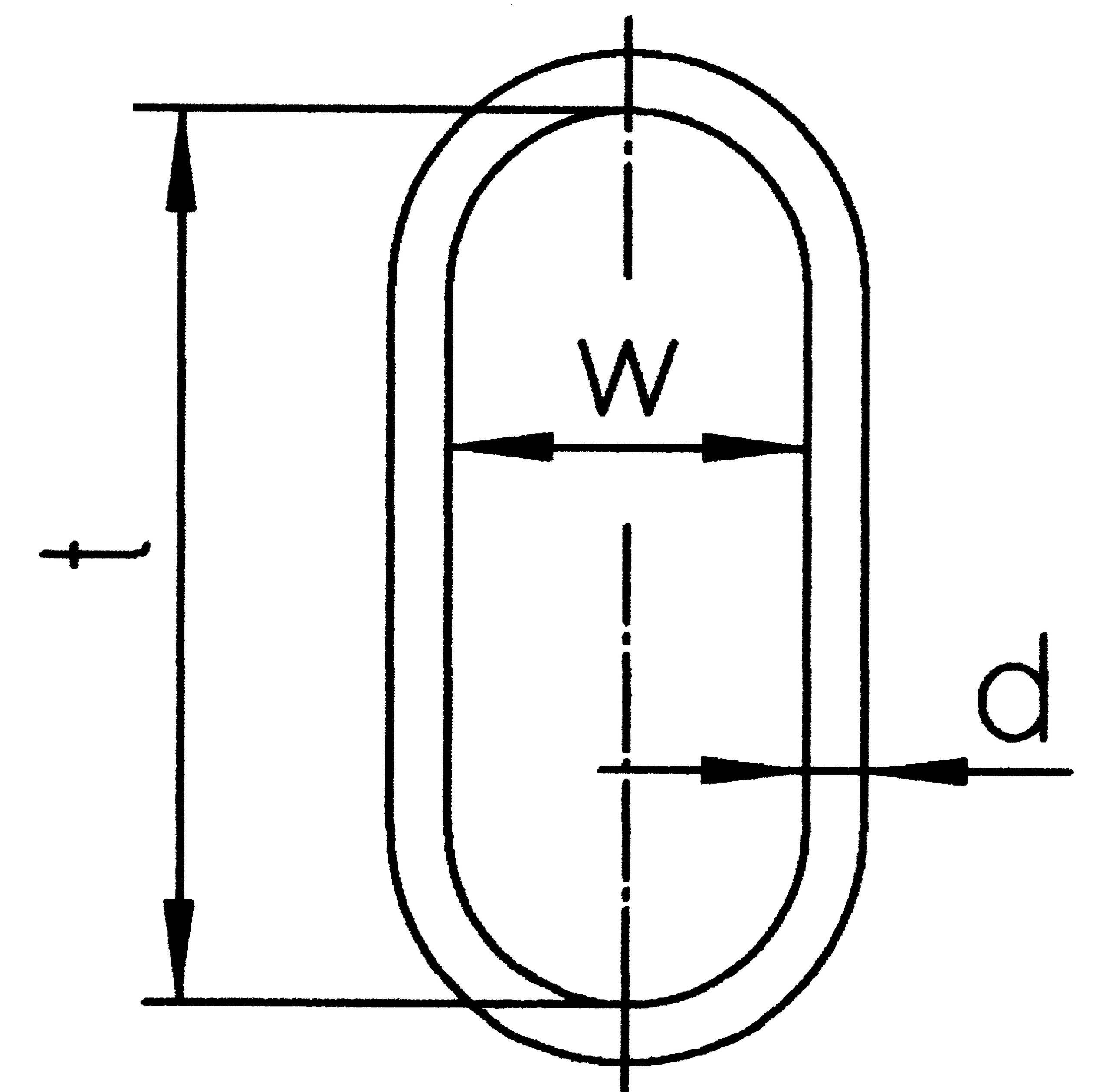

Art. nr. Type WLL
ton
Bestående af Dobbelt krog DIN 15402 Nr. Kan anvendes sammen med enkeltkrog iht. DIN 15401 nr. d
mm
e
mm
s
mm
t
mm
w
mm
Vægt
kg
CAD
11.0298019 VSAW 1-16 10 SAW 32 63 50 33 500 26 500 250 9,32
11.0298029 VSAW 1-10/13 10 SAW 32+BW 20 63 50 33 585 26 500 250 10
11.0298021 VSAW 1-19 16 SAW 40 63 50 40 460 32 460 250 13,12
11.0298023 VSAW 1-22 22,4 SAW 45 63 50 45 500 500 250 17,8
11.0298025 VSAW 1-26 33,6 SAW 50 63 50 50 460 43 460 250 20,98
11.0298027 VSAW 1-32 40 SAW 56 63 50 56 460 460 250 26,68
11.0215475 VSAW 1-32 320 40 SAW 60 125 100 60 800 54 800 320 48
