pewag

BWW pladekroge er designet til montering i kædeslings. De er beregnet til løft og transport af metalplader og bundter af tynde plader.
Anbefalet hældningsvinkel på slinget: β 15-30°.
Brug kædesling med min. 3 parter.

  • Materiale: Højstyrkestål klasse 10.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-1
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

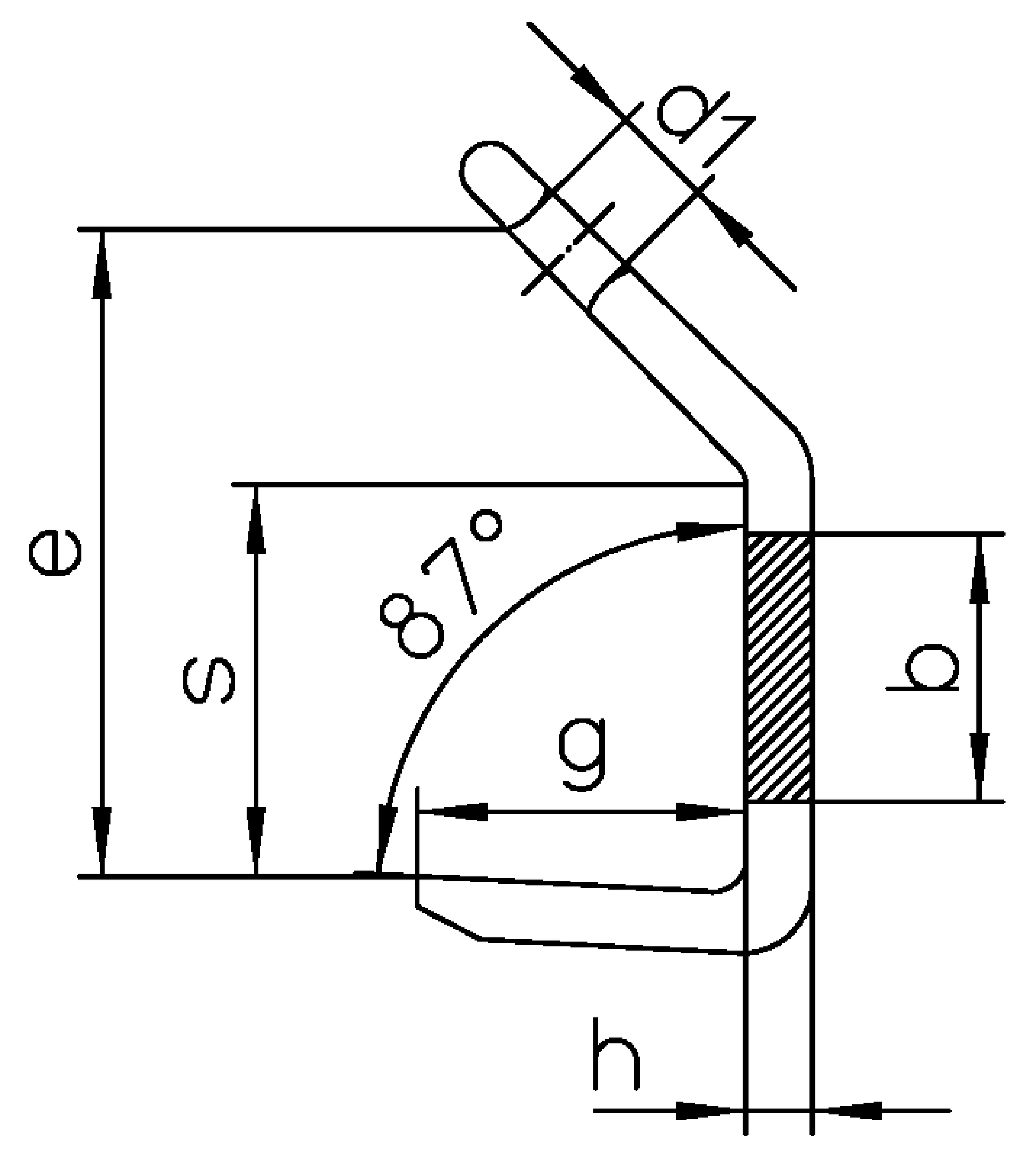

Art. nr. Type WLL
ton
b
mm
d1
mm
e
mm
g
mm
h
mm
s
mm
Vægt
kg
CAD
11.1466058 BWW 7/8 2,5 50 28 131 55 15 80 1,5
11.1484482 BWW 10 4 70 36 170 65 20 100 2,8
11.1466065 BWW 13 6,7 80 40 209 90 25 130 5,3
11.1466069 BWW 16 10 100 50 263 110 30 160 10,5
11.1466073 BWW 19/20 16 120 60 306 130 40 185 17,5
11.1466077 BWW 22 19 140 75 368 150 50 220 30,5

Download CAD
