Rundstålskæde klasse 8.

  • Mærkning: I henhold til standard, mindst hver 20'ende led, eller mindst 1 led pr. meter, er mærket med producent, klasse og type for sporbarhed.
  • Arbejdstemperatur: -40°C op til +200°C.
  • Overflade: Sort pulverlakeret.
  • Standard: EN 818-2
  • Sikkerhedsfaktor: 4:1
  • Klasse: 8
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

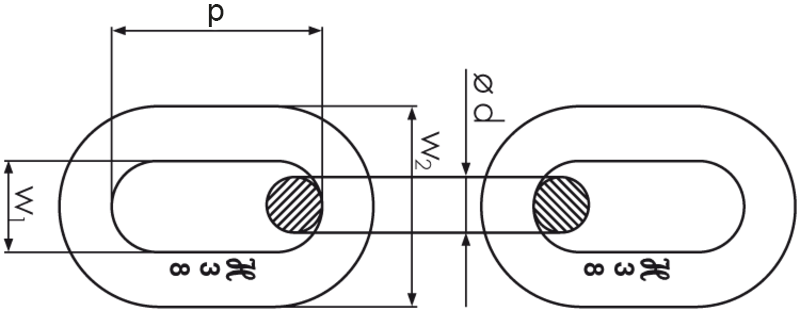

Art. nr. Type Diameter
mm
WLL
ton
Minimum brudstyrke
kN
EWL Indvendig længde (p)
mm
Indvendig bredde w1 min.
mm
Udvendig bredde w2 maks.
mm
Vægt
kg/m
CAD
11.640310106003 TK 6 6 1,12 45,2 18 18 7,8 22,2 0,83
11.640310107003 TK 7 7 1,5 61,6 21 21 9,1 25,9 1,11
11.640310108003 TK 8 8 2 80,4 24 24 10,4 29,6 1,39
11.640310110003 TK 10 10 3,15 126 30 30 13 37 2,34
11.640310113003 TK 13 13 5,3 212 39 39 16,9 48,1 3,95
11.640310116003 TK 16 16 8 322 48 48 20,8 59,2 6,02
11.640310118003 TK 18 18 10 407 54 54 23,4 66,6 7,5
11.640310120003 TK 20 20 12,5 503 60 60 26 74 9,1
11.640310122003 TK 22 22 15 608 66 66 28,6 81,4 10,93
11.640310126003 TK 26 26 21,2 849 78 78 33,8 96,2 15,1
11.640310128003 TK 28 28 25 985 84 84 36,4 104 18,24
11.640310132003 TK 32 32 31,5 1.290 96 96 41,6 118 22
11.640310136000 TK 36 36 40 1.630 108 108 46,8 133 28,1
11.640310140000 TK 40 40 50 2.010 120 120 52 148 36
11.640310145000 TK 45 45 63 2.540 135 135 58,5 167 45,5
11.640310150000 TK 50 50 80 3.140 150 150 67,5 180 56
