Kan på forespørgsel leveres med 2 låsemøtrikker eller plader.
Specialdesignede skruer kan konstrueres i alle størrelser og kapaciteter.
Vantskruer leveres med trapez gevind.
Fås også i model gaffel/gaffel eller øje/øje.

Sikkerhed: 05:01.
  • Materiale: Højstyrke stål.
  • Overflade: Malet/galvaniseret.
  • Sikkerhedsfaktor: 5:1
Art. Nr. WLL
Ton

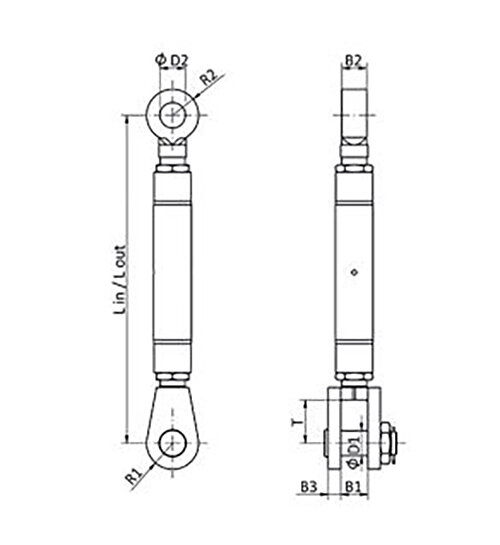

Gevind L i L ud K (mm) N (mm) M (mm) L (mm) P (mm) F (mm) H (mm) G (mm) Vægt
kg
CAD
11.5042013002 13,5 55x8 935 1,26 55 20 122 51 120 50 120 53 52
11.5042017002 17 65x8 1,01 1,36 65 28 130 63 140 55 140 65 69
11.5042025002 25 70x8 1,085 1,415 76 30 145 70 140 70 140 72 85
11.5042030002 30 75x8 1,16 1,53 80 35 160 72 150 70 150 74 100
11.5042035002 35 80x8 1,25 1,65 90 40 175 80 170 80 170 82 140
11.5042045002 45 90x8 1,3 1,78 100 45 175 90 190 90 190 93 180
11.5042055002 55 100x8 1,38 1,89 110 50 175 100 210 100 210 103 240
11.5042070002 70 110x8 1,48 2,025 110 55 175 108 230 100 230 111 340
11.5042085002 85 120x8 1,565 2,2 130 75 175 127 270 125 270 130 420
11.5042100002 100 130x8 1,63 2,36 140 90 175 140 290 125 290 143 510
11.5042120002 120 140x8 1,745 2,34 155 90 190 152 340 140 340 155 600
11.5042160002 160 160x8 1,87 2,47 170 100 210 178 380 160 380 181 700
11.5042200002 200 180x8 2,02 2,64 190 110 250 190 400 170 400 193 960
11.5042250002 250 200x8 2,17 2,84 210 120 280 250 520 190 520 253 1,12
Tolerance ± 5%
