Generelt: Til stramning af kabler, tovværk og lignende.

  • Materiale: Carbon stål.
  • Overflade: Galvaniseret hus og sorte svejseender.
  • Standard: DIN 1478

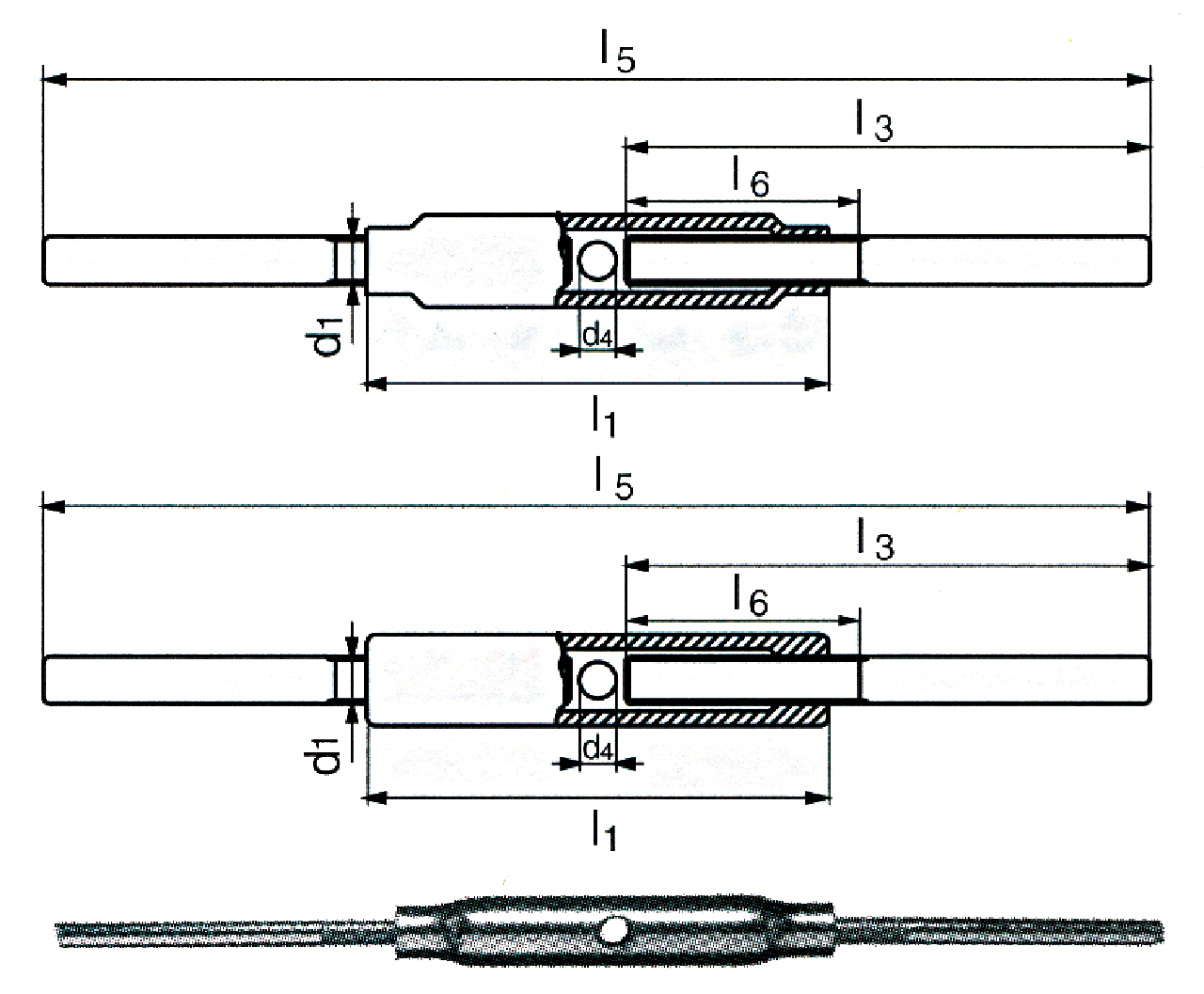

Art. Nr. Overflade Pakke d1 mm d4 (mm) l1 (mm) l3 (mm) l5 (mm) l6 (mm) Vandring mm Vægt
kg
CAD
11.505000006 coloured 10 M6 6 110 120 240-330 65 90 14
11.505000006V galv. 10 M6 6 110 120 240-330 65 90 14
11.505000008V galv. 10 M8 8 110 120 240-325 65 85 18
11.505000008 coloured 10 M8 8 110 120 240-325 65 85 18
11.505000010 coloured 10 M10 8 125 150 300-395 75 95 32
11.505000010V galv. 10 M10 8 125 150 300-395 75 95 32
11.505000012 coloured 10 M12 10 125 150 300-390 75 90 45
11.505000012V galv. 10 M12 10 125 150 300-390 75 90 45
11.505000016 coloured 10 M16 10 170 200 400-520 100 120 90
11.505000016V galv. 10 M16 10 170 200 400-520 100 120 90
11.505000020 coloured 1 M20 12 200 220 400-540 120 140 150
11.505000020V galv. 1 M20 12 200 220 400-540 120 140 150
11.505000024 coloured 1 M24 12 255 260 520-700 150 180 275
11.505000024V galv. 1 M24 12 255 260 520-700 150 180 275
11.505000030 coloured 1 M30 16 255 260 520-680 160 160 394
11.505000030V galv. 1 M30 16 255 260 520-680 160 160 394
