Galvaniseret bardunstrammer til opstramning af kabler, tovværk og lignende.

  • Materiale: Carbon stål.
  • Overflade: Galvaniseret.
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

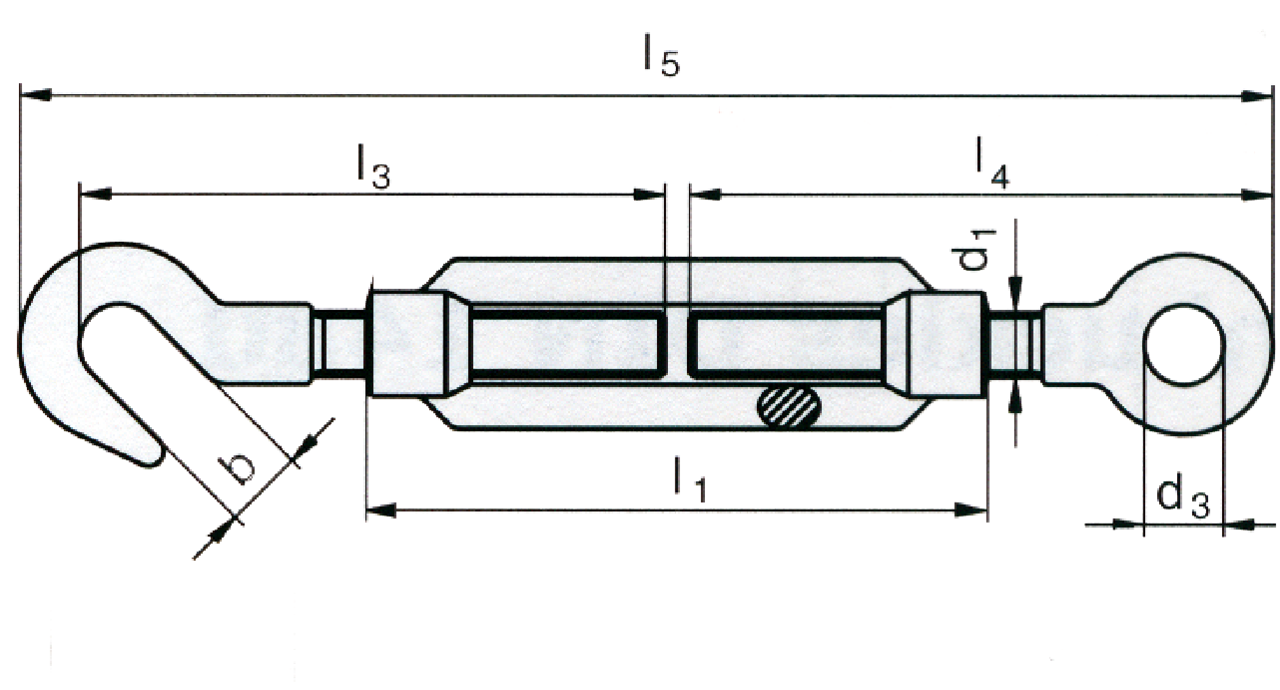

Art. nr. Pakke D1
mm
d3
mm
B
mm
l1
mm
l3
mm
l5
mm
Vandring mm l4
mm
Vægt
kg
CAD
11.561480JEM06 10 M6 9 8,5 110 85 172-252 80 80 9,5
11.561480JEM08 10 M8 10 11,0 110 85 182-257 75 84 16,5
11.561480JEM10 10 M10 14 13,5 125 112 213-298 85 105 29
11.561480JEM12 10 M12 16 15,5 125 117 238-318 80 115 43
11.561480JEM14 10 M14 18 18,5 140 122 263-353 90 122 62
11.561480JEM16 10 M16 22 19,0 170 138 320-430 110 165 92
11.561480JEM20 5 M20 24 20,5 200 170 367-497 130 167 163
11.561480JEM22 1 M22 27 26,0 220 185 398-543 145 167 220
11.561480JEM24 1 M24 27 26,0 255 205 447-617 170 205 300
11.561480JEM30 1 M30 31 33,0 255 225 215-662 160 255 460
11.561480JEM36 1 M36 43 44,0 295 255 568-748 180 276 768
