Anvendelse: Til elevatorer.

Standard: DIN 15315.
  • Overflade: Galvaniseret.

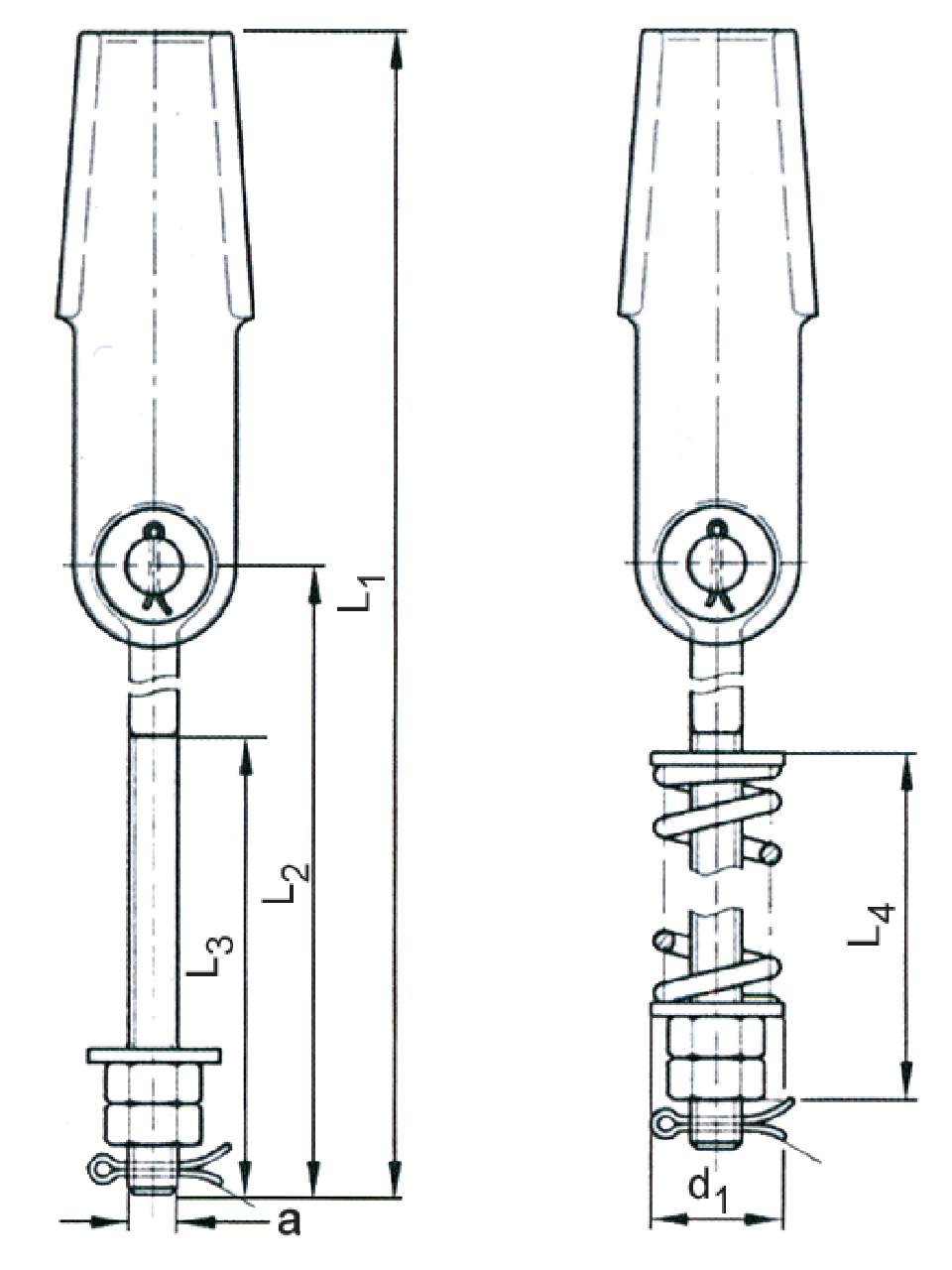

UM D med trykfjeder
Art. Nr. Str. Model Gevind d1 (mm) L4 (mm) L1** (mm) L2* (mm) L3 (mm) Vægt
kg
CAD
10.215897 8 UM M12 450 320 150 0,78
10.215899 8 D M12 44 167 1,42
10.215903 11 UM M16 484 320 150 1,65
10.215905 10 D M16 44 173 2,49
10.215909 14 UM M20 598 400 150 3,23
10.215911 14 D M20 53 202 4,5
10.215915 17 UM M24 674 450 150 5,3
10.215918 20 UM M27 760 500 150 8
10.215917 17 D M24 65 248 8,15
10.215920 20 D M27 65 254 10,95
* Standard udførelse.
** Total længde ved standard udførelse.
Kilewirelåshuset er galvaniseret.
