Generelt: Wireskiver til wireafbøjning med almindelig bøsning, med finslebet stålaksel. Wirespor drejet efter DIN 15061.

  • Materiale: Wireskive: S355J2, monteringsplade: grå støbejern GG20 støbejern.
  • Overflade: Wireskive: galvaniseret, monteringsplade: malet.
  • Bemærk: Findes også med kugleleje, for højere belastning.

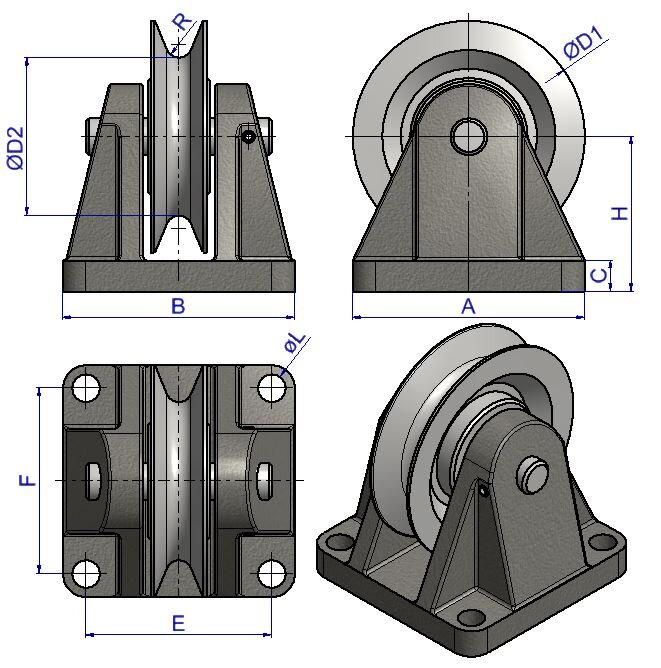

Art. nr. Model Maks. last
tons
Wire Ø
mm
D1
mm
D2
mm
R
mm
A x B C
mm
E x F H
mm
øL Vægt CAD
10.35BR050 BR 050 G 0,3 2-6 50 38 3,2 67 x 67 7 50 X 50 35 7 0,6
10.35BR075 BR 075 B 0,6 3-8 75 59 4,2 75 x 75 10 60 X 60 50 9 1,4
10.35BR100 BR 100 G 0,9 4-9 100 80 4,8 90 x 90 10 70 X 70 65 12 2,5
10.35BR125 BR 125 G 1,1 6-10 125 103 5,3 92 x 92 10 70 X 70 75 12 3,2
10.35BR150 BR 150 G 1,25 8-12 150 126 6,5 12 x 100 12 75 X 90 90 14 4,8
