Generelt: Wireskive med permanent smurte glidelejer. Kan monteres i enhver retning.


  • Materiale: Støbejern.
  • Mærkning: Mærket med sit eget produktionsnummer og belastningstestet. Test- og CE-certifikat vedlagt.
  • Overflade: : Galvaniseret.
Art. Nr. Diameter (mm) WLL
ton

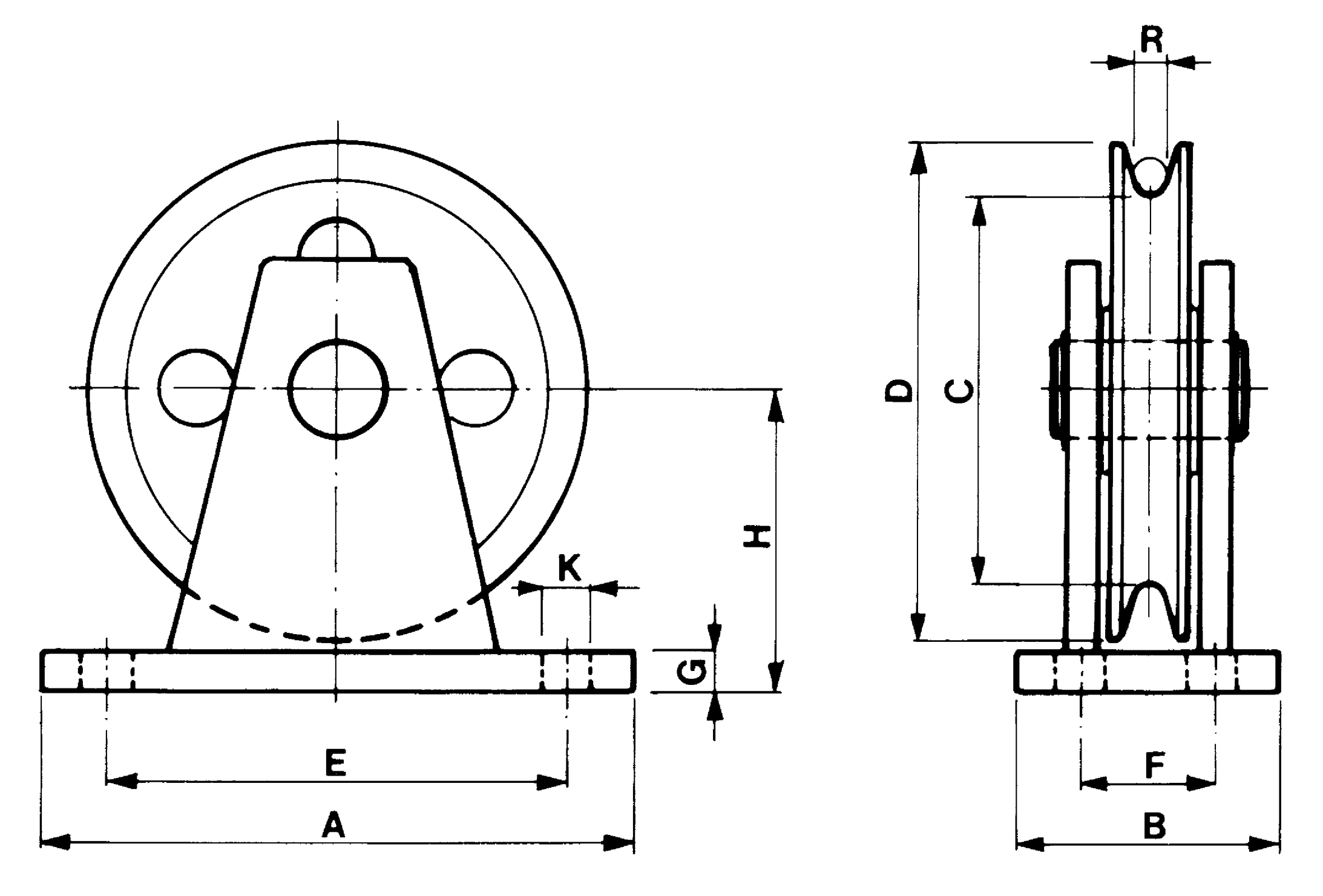

Model A (mm) B (mm) Ø C (mm) Ø D
mm
E (mm) F (mm) G (mm) H (mm) Ø K (mm) Ø R
mm
Vægt
kg
CAD
10.357312A 7 0,5 7312A 120 60 78 100 90 30 8 60 10 7 1,5
10.357314A 8 1 7314A 140 60 98 125 110 35 10 77 12 8 2,4
10.357316A 10 2 7316A 180 80 118 150 140 40 12 92 14 10 4,5
10.357317A 12 3 7317A 230 100 160 200 180 50 15 120 18 12 8,2
10.357319A 15 5 7319A 320 120 225 275 260 60 20 165 23 15 18
