Lufttaljer til belastninger fra 100 kg op til 2.000 kg.
Disse RED ROOSTER-kædetaljer er specielt udviklet til tung industriel brug. Robust støbt stålkabinet. Ventilblok er den samme for alle modeller, hvilket betyder der kræves færre reservedele.
Standardf konfigurationer:
- Præcis variabel hastighedsregulering (snorstyring og hængetryk)
- Optimal styring af belastningen, meget præcis positionering
- Kompakt design.
- Mekanisk endestop system.
- Indlæsningsbegrænser indbygget uden tab af hovedrum.
- Snorstyring og hængetryk.
- Lavt støjniveau.
- Lufttryk 0,4 - 0,63 MPa (4 - 6,3 bar)
Tilvalg:
- Marine Specifikation/Korrosionsbestandig
- Malingsystemer fra C2 - Industriel til C5 - Offshore-specifikation (Rød finish som standard. Andre RAL-farver fås på forespørgsel).
- Valg af nedhæng
- Radio kontrol nedhæng til elektro pneumatiske betjeninger
- Kontrolsystemer
- Kædesbeholder (PVC, galvaniseret eller rustfrit stål)
- Forskellige typer af krog eller kløft til rådighed
- Luftforsyningssystemer og ventiler
- Luft Service enhed
- Udblæsningsrør
- Inhouse til "special design"
- Pinol systemer
- Hovedafbryder
ATEX:
- I henhold til EU Direktive 94/9/EU (Ex Klassifikation)
Anbefaling:
Vi anbefaler stærkt brug af en SMC luftbehandlingsenhed.
Type AC40-F04DM-8-B. (Sælges separat)
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Download CAD
Beskrivelse
Skab CAD
Download
|

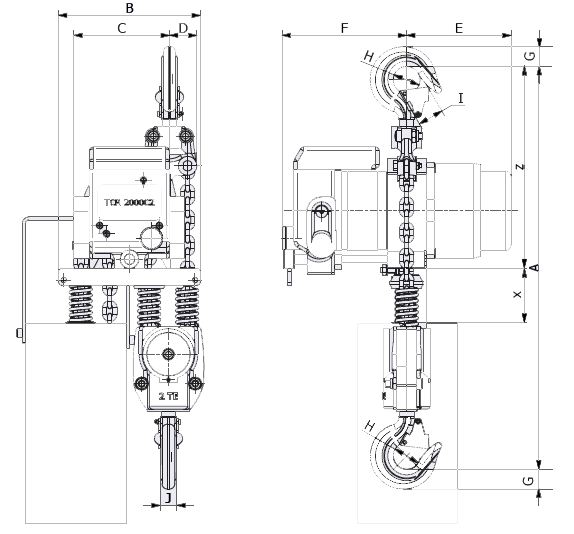

Type
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
Hø
|
I
|
J
|
X
|
Z
|
|
|
mm
|
|||||||||||
|
TCR-600250 / TCR-600250DPE
|
460
|
212
|
115
|
51
|
156
|
186
|
29
|
40
|
29
|
29
|
100
|
250
|
|
TCR-500C / TCR-500PE
|
460
|
212
|
115
|
51
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-1000C2 / TCR-1000P2E
|
519
|
212
|
139
|
27
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-1000C / TCR-1000PE
|
485
|
212
|
116
|
40
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-2000C2 / TCR-2000P2E
|
580
|
212
|
143
|
50
|
156
|
186
|
37
|
45
|
29
|
30
|
100
|
280
|
