Håndbetjent snekkegear spil. Robust og sikker hejse- eller træk (ca. 2,5x hejsekapacitet) spil, med to hastigheder.

Specifikationer
Retvinklet, let at smøre snegletransmission og vedligeholdelsesfrie lejer
Wireudtag på toppen, i bunden eller bagud.
Justerbar krank med ergonomisk plasthåndtag
Lastbremse med dobbelt skraldesystem

Tilvalg
Forzinket finish (6-8 mikron) (EV)
ATEX-certificeret (EX)
Tromle med spor til wire som tilvalg (GD)
Krumtapbegrænser og belastningsbegrænser
2-delt tromle som tilvalg (2D i stedet for D), multi rum på forespørgsel)

Montering: Væg/Gulv, 4xM20 8.8.

  • Mærkning: I henhold til standard
  • Overflade: Standard maling (tykkelse er 60-80 mikron i 1 lag) i grå (RAL 7035) og sort (RAL 9005) i henhold til DIN 12944, C1M
  • Standard: EN 13157
  • Bemærk: Eksklusiv wire (bestilles separat).
  • Sikkerhedsfaktor: 4:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

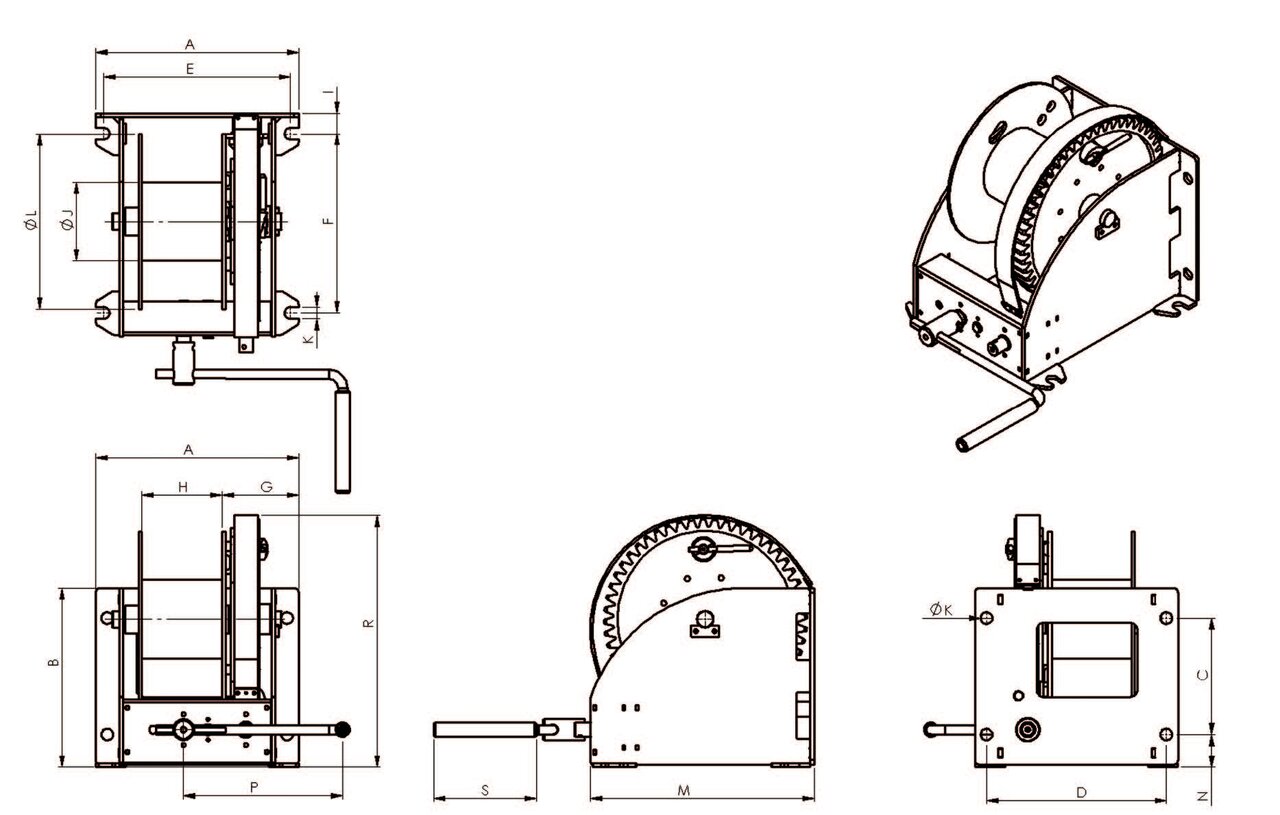

Art. nr. WLL yderste lag kg WLL løft 1. lag
kg
Model Wire Ø
mm*
Wire kapacitet
m
Løft/krank-drejning
mm
Krank kraft N Vægt uden wire
kg
Længde
mm
A
mm
B
mm
C
mm
D
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
N
mm
O
mm
P
mm
R
mm
S
mm
CAD
16.2777276010 1.038 2.000 WW2000 12 60,5 12 24 60 12 410 310 196 360 137 177 133 25 312 372 57 705 380 434 220
16.2777277010 1.667 3.000 WW3000 14 68 11 31 90 11 436 380 251 386 137 203 168 25 375 480 65 813 380 536 220
16.2777278010 2.282 4.000 WW4000 16 53 11 30 120 11 436 380 251 386 137 203 168 25 375 480 65 813 380 536 220
16.2777279010 3.276 5.000 WW5000 18 43 13 73 150 13 436 467 316 386 137 200 219 25 437 515 75 847 380 618 220

*Anbefalet wire diameter. Sikkerhedsfaktor 3.1
1. lag = inderste lag.
