Universal pladeklo til løft af en lang række forskelligt formede stålemner, lige fra stålplader og struktureret stål til buede og sfærisk formede stålemner.
Denne retningsbestemte spindelklo kan løfte, hænge, vende og trække stålkonstruktioner.
Løftekloen er udstyret med en kam på spindelen (sfærisk universal designet), hvilket giver en ekstra kraftig klemmekraft på emnet uden belastning og også hvis der opstår vibrationer under drift. Når kloen er under belastning, vil kammen vippe i overensstemmelse med lastens vægt. Denne vipning af kammen øger klemkraften og får tænderne på kammen og puden til at holde hårdere om emnet.

  • Materiale: Specielt legeret stål
  • Mærkning: CE, Type, serienummer, WLL, kæbeåbning.
  • Arbejdstemperatur: -20°C op til +150°C
  • Bemærk: Stram skruen til de tilstrækkelige værdier (over 5 Nm for SCC 0,3 W og SCC 0,5 og over 35 N m for SCC 1 til SCC 6)
  • Sikkerhedsfaktor: 5:1
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

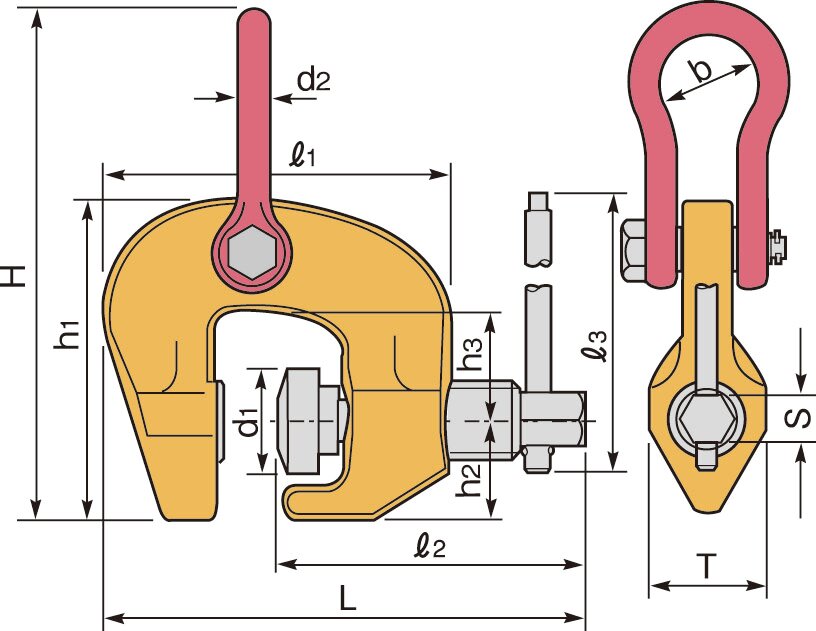

Art. nr. WLL
ton
Klo åbning (mm) b
mm
d1
mm
d2
mm
h1
mm
h2
mm
h3
mm
H
mm
L min.
mm
l1
mm
l2
mm
l3
mm
T
mm
S
mm
Vægt
kg
CAD
16.01SCC0.5 0,5 0-28 17 26 10 76 16 26,5 113 123 104 89 60 30 14 0,8
16.01SCC1 1 0-30 38 42 12 128 38 45 204 175 148 126 190 46 21 3,2
16.01SCC1.5 1,5 0-32 45 42 16 143 39 52 229 187 154 135 190 46 21 4
16.01SCC3 3 0-50 50 49 19 165 45 60 265 224 190 165 240 54 21 6
16.01SCC6 6 0-75 80 63 31,5 214 54 76 365 291 255 215 240 69 21 18
