Svirvelkrog med kugleleje. Den kan rotere med fuld last.
Mindst 25% større WLL end traditionelle klasse 8 produkter.
Test: Prøvetestet med 2,5 x WLL for certificering af hver produceret batch.
Udmattelsesklassificeret til 20.000 cyklusser ved 1,5 x WLL.
Magnaflux revnetest er udført 100% på hver batch.

  • Materiale: Sejhærdet, legeret stål.
  • Mærkning: I henhold til standard, Størrelse, stålkvalitet, producent ID, sporbarhed.
  • Arbejdstemperatur: Anløbstemperatur 400ºC
  • Overflade: Blå pulverlakeret.
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Krog med svirvel X-175N

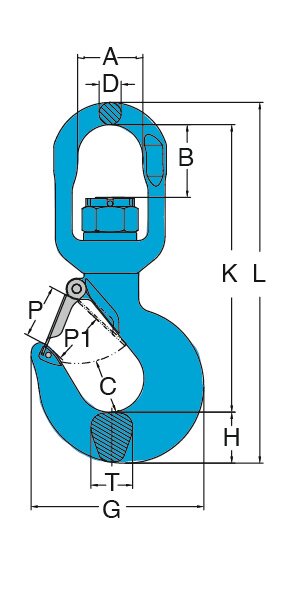

Krog med svirvel X-175N tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. Type WLL
ton
Til kæde klasse 10 Ø
mm
A
mm
B
mm
C
mm
D
mm
G
mm
H
mm
K
mm
L
mm
P
mm
P1
mm
T
mm
Vægt
kg
CAD
11.11X-175N-05 AA 1 5 32 23 25 12 78 19 123 154 26 22 16 0,6
11.11X-175N-06 BB 1,4 6 32 23 25 12 80 21 126 158 24 19 18 0,7
11.11X-175N-07 CC 2,5 7,8 36 29 26 13 91 25 143 181 27 20 22 1
11.11X-175N-10 DD 4 10 41 35 29 16 102 29 196 212 31 25 24 1,6
11.11X-175N-13 EE 6,7 13 46 44 38 21 130 36 211 269 36 31 31 3,3
11.11X-175N-16 FF 10 16 61 51 49 23 166 46 258 328 45 39 42 5,6
11.11X-175N-20 GG 16 18-20 74 82 62 25 196 58 326 409 61 57 48 9,5
11.11X-175N-22 HH 19 22 97 96 65 33 221 64 372 471 72 62 56 16
11.11X-175N-26 JJ 26,5 26 123 116 71 51 277 76 469 599 86 81 68 33,5
11.11X-175N-32 KK 40 32 123 116 87 51 353 93 503 651 89 83 76 45
