Smedet legeret bred sjækkel, med stift.
Test: Leveres med 2,5 x maks. last, med et certifikat for hvert produceret batch.
Udmattelsesklassificeret til 20.000 cyklusser ved 1,5 x WLL.
100% magnaflux revnetestet under fremstillingen.

  • Materiale: Sjækkel i smedet legeret stål, pin i legering.
  • Mærkning: Størrelse, WLL, CE, producent ID, sporbarhed.
  • Arbejdstemperatur: -40° til +200°C (uden reduktion i WLL)
  • Overflade: Blå pulverlakeret.
  • Sikkerhedsfaktor: 5:1
  • Klasse: 10
Sjækkel Wide Body 8-809
Sjækkel Wide Body 8-809, billede 2

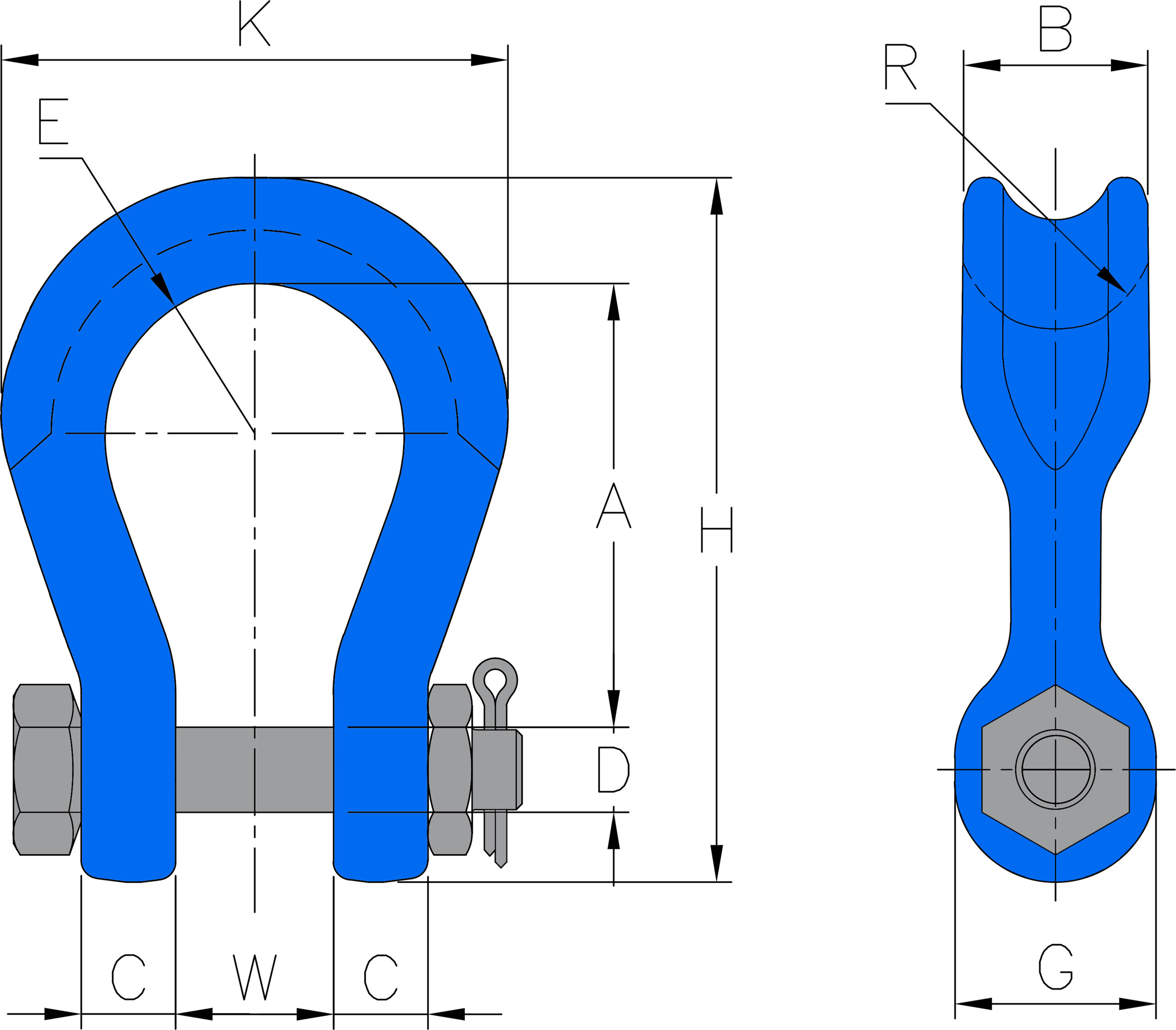

Sjækkel Wide Body 8-809 tegning
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"
Art. nr. WLL
ton
Nominel str.
mm
A
mm
B
mm
C
mm
D
mm
E
mm
G
mm
H
mm
K
mm
R
mm
W
mm
Vægt
kg
CAD
11.338-809-19 7 19 91 41 18 22 32 46 150 104 32 33 1,7
11.338-809-26 12,5 26 118 54 23 29 41 61 194 140 35 44 3,8
11.338-809-32 18 32 148 64 30 36 51 68 238 172 38 54 6,7
11.338-809-38 30 38 176 80 35 45 64 89 289 216 45 60 12,5
