Generelt: Stort, asymetrisk løftehoved til samling af I-parts kædesling.

  • Materiale: Stållegering, klasse 12.
  • Mærkning: Pewag eller PW, winner pro eller 12, H16, CE, batch kode og type.
  • Arbejdstemperatur: -60ºC op til +300ºC.
  • Overflade: Lyseblå pulverlakering.
  • Standard: EN 1677-4
  • Advarsel: Må ikke varmebehandles.
  • Sikkerhedsfaktor: 4:1.
  • Klasse: 12
Art. Nr. Type WLL
Ton

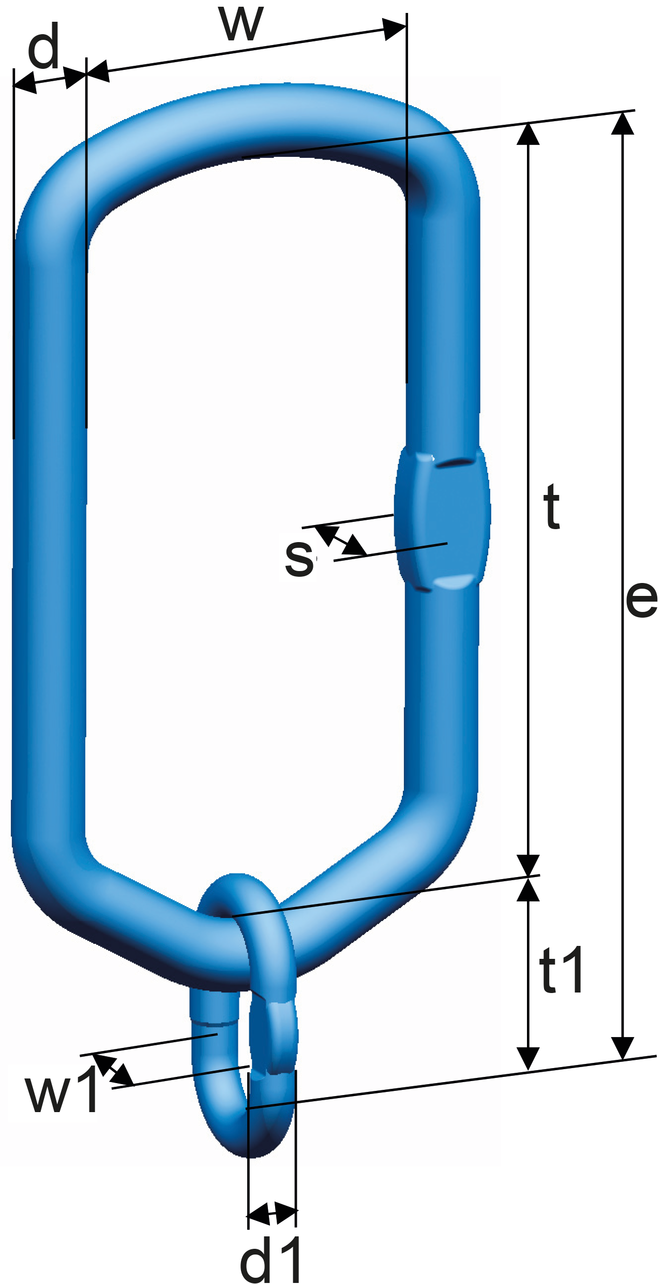

W (mm) w1 (mm) t1 (mm) e (mm) D (mm) t (mm) D1 (mm) Vægt
kg
CAD
11.0377085 VLWP 1-7/8 3 155 25 54 394 23 340 13 3,37
11.0377119 VLWP 1-10 5 155 34 70 410 26 340 17 3,56
11.0377126 VLWP 1-13 8 155 - - 340 28 340 - 4,4
11.0377129 VLWP 1-16 12,5 155 - - 340 33 340 - 6,6
