pewag

Overgangsled for pewag svejset system.
Mellemled eller overgangsled og sikringsled.

  • Materiale: Højstyrkestål.
  • Mærkning: I henhold til standard, CE, Pewag eller PW, winner eller 10, H16, CE, batch kode og type.
  • Arbejdstemperatur: -40ºC op til +380°C.
  • Overflade: Orange pulverlakeret.
  • Standard: EN 1677-4
  • Sikkerhedsfaktor: 4:1
  • Klasse: 10
Vælg et produkt fra tabellen nedenfor og klik på knappen "Tilføj til forespørgsel"

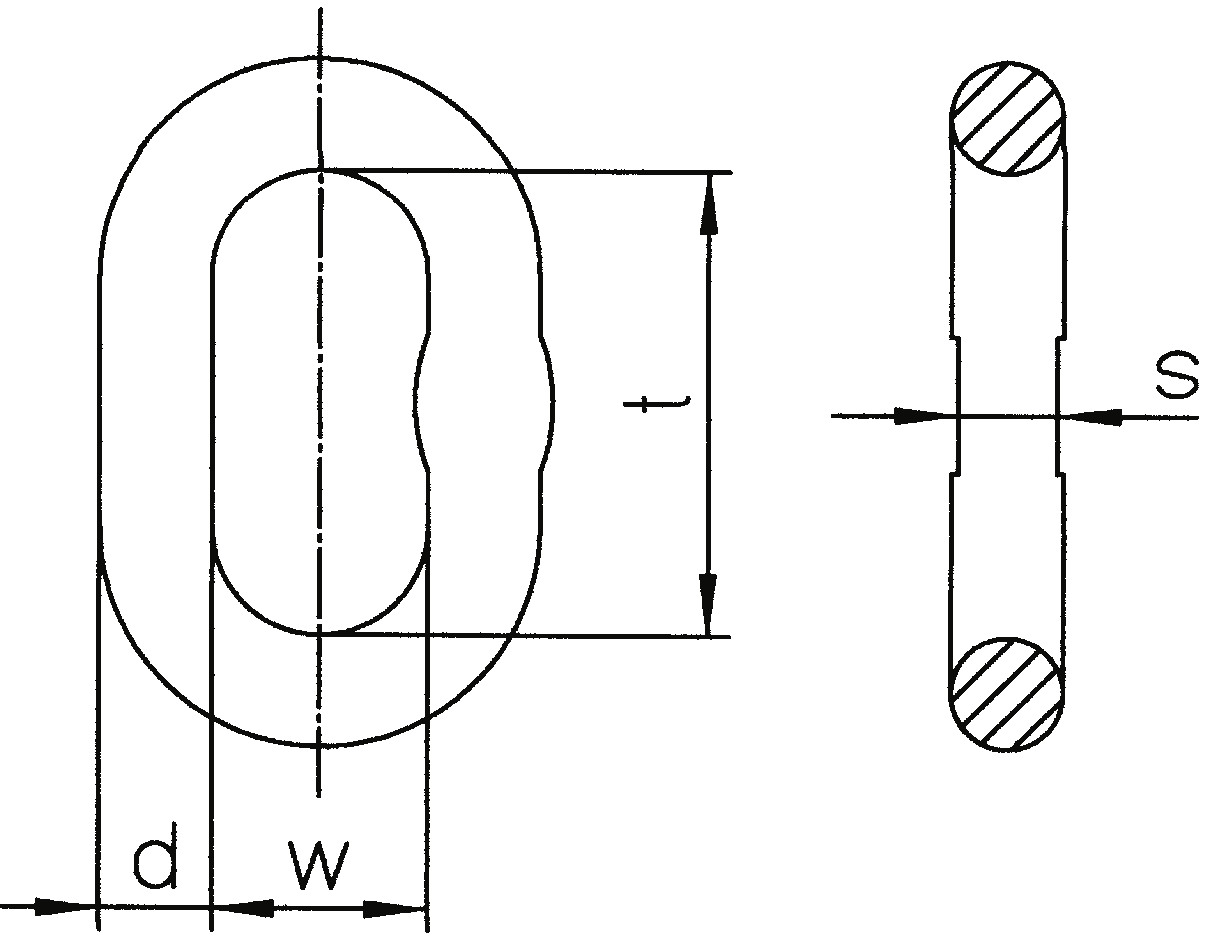

Art. nr. Type WLL
ton
For kæde Ø i
mm 1- og 2-parter BW I/II
d
mm
s
mm
t
mm
w
mm
Vægt
kg
CAD
11.0220861 BW 7 1 5 7 36 16 0,03
11.0274356 BW 8* 1,4 6 8 36 16 0,05
11.0220889 BW 9 1,9 7 9 44 20 0,07
11.0261065 BW 10 2,5 8 10 44 20 0,09
11.0222008 BW 13 4 10 13 10 54 25 0,17
11.0222009 BW 16 6,7 13 17 14 70 34 0,39
11.0222005 BW 20 10 16 20 14 85 40 1
11.0222006 BW 22 12,5 - 23 17 115 50 1,16
11.0274335 BW 23* 14 19 27 20 140 50 1,92
11.0222007 BW 26 16,2 - 33 26 150 70 3,16
11.0214940 BW 27* 19 22 36 170 75 4,35
11.0261068 BW 32 26,5 26 40 170 80 4,12
11.0261071 BW 36 31 - 50 200 100 10,58
11.0270798 BW 40 40,4 32 170
11.0254789 BW 50 64 - 200
* Kun i svejsede slings.
